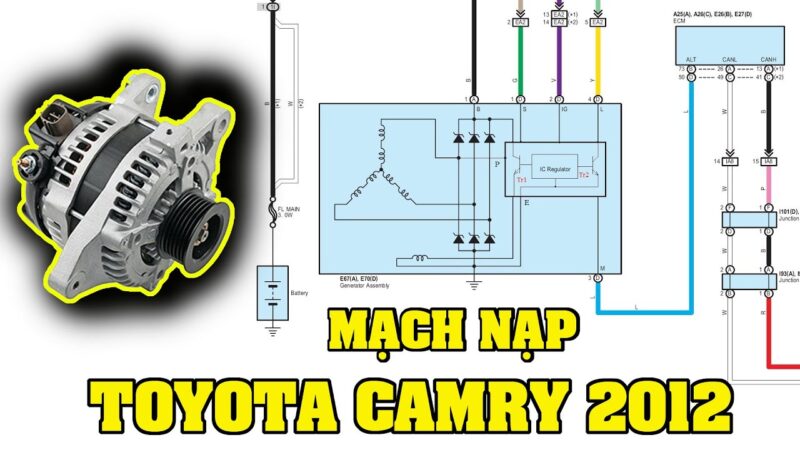

Việc nắm vững sơ đồ mạch điện xe toyota camry là yêu cầu cốt lõi đối với bất kỳ kỹ thuật viên chuyên nghiệp nào trong ngành ô tô hiện đại. Trong kỷ nguyên của công nghệ, chiếc Toyota Camry, đặc biệt là các đời xe từ năm Toyota Camry 2018 trở đi, tích hợp một lượng lớn các hệ thống điện tử phức tạp. Sơ đồ mạch điện đóng vai trò là bản đồ chi tiết để truy vết và chẩn đoán sự cố, từ đó bảo đảm sự hoạt động chính xác của các bo mạch điều khiển trung tâm, giúp giải quyết triệt để các mã lỗi hiển thị. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, giúp bạn nâng cao chuyên môn trong việc đọc và ứng dụng sơ đồ mạch điện xe Camry vào thực tiễn sửa chữa.
Vai Trò Tuyệt Đối Của Sơ Đồ Mạch Điện Toyota Camry Trong Chẩn Đoán
Sơ đồ mạch điện không chỉ là tập hợp các đường dây và ký hiệu. Nó là ngôn ngữ kỹ thuật tiêu chuẩn, mô tả chính xác cách thức các thành phần điện tử trên xe kết nối và tương tác với nhau. Đối với các dòng xe sử dụng nền tảng kiến trúc mới như Toyota New Global Architecture (TNGA) áp dụng trên Camry 2018, hệ thống điện đã trở nên vô cùng phức tạp. Việc thiếu sơ đồ sẽ biến quá trình sửa chữa thành một sự đoán mò tốn kém và không hiệu quả.
Sơ đồ giúp kỹ thuật viên dễ dàng phân biệt giữa mạch lực (cung cấp năng lượng) và mạch điều khiển (mang tín hiệu). Nó xác định các vị trí cầu chì, rơ-le, và các điểm nối đất quan trọng. Từ đó, người thợ có thể nhanh chóng cô lập khu vực bị lỗi, tiết kiệm thời gian và tăng độ chính xác trong quá trình chẩn đoán.
Sự Khác Biệt Giữa Mạch Lực và Mạch Điều Khiển
Mạch lực chịu trách nhiệm cung cấp dòng điện lớn cho các tải nặng như motor đề, quạt làm mát hay các cơ cấu chấp hành khác. Những mạch này thường được bảo vệ bằng cầu chì hoặc cầu dao có định mức cao. Ngược lại, mạch điều khiển mang các tín hiệu điện áp thấp, thường chỉ từ 5V đến 12V, dùng để truyền dữ liệu và lệnh giữa các ECU.
Việc đọc sơ đồ giúp xác định các đường dây giao tiếp quan trọng như CAN Bus hoặc LIN Bus. Đây là yếu tố then chốt khi chẩn đoán các lỗi liên quan đến giao tiếp giữa các module. Sự hiểu biết này là nền tảng để tránh can thiệp sai cách vào các hệ thống điện tử nhạy cảm.
Các Thành Phần Cốt Lõi Trên Sơ Đồ Mạch Điện Ô Tô
Để đọc sơ đồ một cách thành thạo, bạn cần phải nắm rõ các ký hiệu và quy ước tiêu chuẩn mà Toyota sử dụng. Mỗi ký hiệu đại diện cho một linh kiện vật lý hoặc một điểm kết nối cụ thể trên xe. Việc hiểu đúng ký hiệu là bước đầu tiên để chuyển đổi từ bản vẽ 2D sang thực tế 3D của chiếc xe.
Ký Hiệu Các Linh Kiện Điện Tử Cơ Bản
Các linh kiện cơ bản được thể hiện bằng các ký hiệu hình học đơn giản. Ví dụ, điện trở được ký hiệu bằng hình zigzag hoặc hình chữ nhật. Tụ điện thường là hai đường song song, một đường thẳng và một đường cong.
Transistor và Diode là các thành phần bán dẫn quan trọng. Diode được ký hiệu bằng một tam giác có một thanh ngang, chỉ rõ chiều dòng điện đi qua. Transistor có nhiều loại (NPN, PNP, MOSFET) và ký hiệu của chúng thể hiện cách thức chúng kiểm soát dòng điện.
Quy Ước Về Dây Dẫn và Màu Sắc
Toyota sử dụng hệ thống mã màu chuẩn để chỉ dẫn màu sắc của dây dẫn. Ví dụ, B (Black) là đen, W (White) là trắng, R (Red) là đỏ, L (Blue) là xanh dương. Đôi khi, dây dẫn có hai màu, ví dụ: L-W (xanh dương sọc trắng).
Bên cạnh màu sắc, sơ đồ cũng chỉ rõ tiết diện dây dẫn (ví dụ: 0.5 mm², 0.85 mm²). Tiết diện dây là thông số quan trọng, quyết định khả năng chịu tải của mạch điện. Kỹ thuật viên không được phép thay thế bằng dây có tiết diện nhỏ hơn quy định.
Đọc Hiểu Các Khí Cụ Điện và Rơ-le
Rơ-le là một công tắc điện từ, cho phép mạch điện áp thấp điều khiển một mạch điện áp cao hơn. Trên sơ đồ, rơ-le được ký hiệu bằng cuộn dây và các tiếp điểm. Kỹ thuật viên cần xác định chân cuộn dây (thường là 85, 86) và chân tiếp điểm (30, 87, 87a) để kiểm tra hoạt động.
Cầu chì (Fuse) được ký hiệu bằng hình chữ nhật hoặc hình chữ nhật có đường zigzag bên trong. Giá trị định mức của cầu chì (ví dụ: 10A, 15A) luôn được ghi rõ bên cạnh. Việc thay thế cầu chì không đúng định mức là hành vi nguy hiểm, có thể dẫn đến cháy xe.
Phương Pháp Đọc Sơ Đồ Mạch Điện Toyota Camry Chuẩn Chuyên Gia
Quá trình đọc sơ đồ cần được thực hiện một cách có hệ thống, không chỉ đơn thuần là nhìn vào các đường kẻ. Một phương pháp tiếp cận logic sẽ giúp kỹ thuật viên chẩn đoán nhanh hơn và chính xác hơn.
Tiếp Cận Từ Nguồn Cấp và Nối Đất
Mọi mạch điện đều phải có nguồn cấp (dương) và điểm nối đất (âm). Nguồn cấp thường là ắc quy (Battery), thông qua khóa điện (IGN) hoặc phụ kiện (ACC). Ký hiệu G (Ground) hoặc E (Earth) chỉ các điểm nối đất.
Điểm nối đất là nơi thường xảy ra sự cố do lỏng, ăn mòn. Sơ đồ chỉ rõ mã số và vị trí lắp đặt của điểm nối đất (ví dụ: G1, E5). Bắt đầu kiểm tra từ nguồn và nối đất giúp loại trừ lỗi cơ bản trước khi can thiệp sâu hơn.
Truy Vết Mạch Điện và Tín Hiệu
Nên bắt đầu truy vết từ thành phần tải (Load) ngược về nguồn cấp và ECU. Thành phần tải là nơi có thể nhận biết lỗi trực tiếp (ví dụ: bóng đèn không sáng, motor không quay). Từ tải, theo dõi đường dây qua các điểm kết nối và cầu chì.
Việc theo dõi luồng tín hiệu là vô cùng quan trọng đối với các mạch điều khiển. Sơ đồ sẽ chỉ ra đường tín hiệu đầu vào (Input) từ cảm biến đến ECU và đường tín hiệu đầu ra (Output) từ ECU đến cơ cấu chấp hành.
Phân Tích Chi Tiết Sơ Đồ Khối và Sơ Đồ Lắp Đặt
Trước khi đi vào sơ đồ chi tiết, kỹ thuật viên nên tham khảo sơ đồ khối (Block Diagram). Sơ đồ này cung cấp cái nhìn tổng quan về các module điều khiển và cách chúng giao tiếp với nhau. Nó giúp định hình phạm vi chẩn đoán.
Sơ đồ lắp đặt (Location Diagram) là tài liệu bổ sung không thể thiếu. Nó cho biết vị trí vật lý chính xác của các linh kiện, giắc kết nối, điểm nối đất trên xe. Việc xác định vị trí thực tế của giắc nối C15, rơ-le R3, hay điểm nối đất E4 là bước cần thiết trước khi tiến hành đo kiểm.
Các Hệ Thống Điện Phức Tạp Thường Gặp Trên Toyota Camry
Camry là mẫu xe tích hợp nhiều hệ thống điện tử tinh vi, đòi hỏi sự hiểu biết chuyên sâu về từng mạch cụ thể. Những hệ thống này thường là nguồn gốc của các vấn đề phức tạp nếu không có sơ đồ mạch điện xe toyota camry chi tiết.
Sơ Đồ Mạch Hệ Thống Động Cơ (Engine Control)
Hệ thống điều khiển động cơ (ECM) là trung tâm xử lý của toàn bộ xe. Sơ đồ mạch này bao gồm các mạch của cảm biến và cơ cấu chấp hành. Cảm biến như MAF (Mass Air Flow), O2 (Oxygen Sensor), và ECT (Engine Coolant Temperature) cung cấp dữ liệu đầu vào.
Cơ cấu chấp hành như kim phun nhiên liệu và bô-bin đánh lửa nhận lệnh từ ECM qua các mạch đầu ra. Phân tích mạch CAN Bus trên sơ đồ là cần thiết để kiểm tra giao tiếp với các module khác như hộp số (TCM) hoặc hệ thống chống bó cứng phanh (ABS).
Sơ Đồ Mạch Hệ Thống Điều Hòa và Sưởi (AC & Heater)
Hệ thống điều hòa trên Camry hiện đại sử dụng bo mạch điều khiển điều hòa tự động. Sơ đồ sẽ thể hiện các mạch của cảm biến nhiệt độ bên trong và bên ngoài, cảm biến ánh nắng, và motor quạt giàn lạnh/sưởi. Việc truy vết mạch điều khiển motor quạt (blower motor) là một ví dụ điển hình cho việc áp dụng sơ đồ.
Lỗi thường gặp là mất nguồn hoặc đứt mạch điều khiển tốc độ quạt. Sử dụng sơ đồ giúp xác định chính xác chân cấp nguồn, chân điều khiển tín hiệu PWM (Pulse Width Modulation) tại module điều khiển quạt.
Sơ Đồ Mạch Hệ Thống An Toàn (SRS, ABS/VSC)
Hệ thống An toàn Bổ sung (SRS – Túi khí) và hệ thống chống bó cứng phanh (ABS) là các mạch điện tối quan trọng. Hệ thống phanh ABS trên sơ đồ sẽ bao gồm các mạch đến bộ chấp hành thủy lực (Hydraulic Control Unit) và cảm biến tốc độ bánh xe (Wheel Speed Sensor).
Khi chẩn đoán túi khí, sơ đồ chỉ rõ các mạch đến túi khí, các cảm biến va chạm (impact sensor), và module điều khiển túi khí (Airbag ECU). Tuyệt đối phải tuân thủ quy trình an toàn, bao gồm việc ngắt nguồn điện và đợi thời gian xả điện áp trước khi can thiệp vào mạch SRS.
Ứng Dụng Sơ Đồ Trong Chẩn Đoán Mã Lỗi (DTC)
Mã lỗi chẩn đoán (DTC – Diagnostic Trouble Code) là điểm khởi đầu cho mọi quá trình sửa chữa điện. Tuy nhiên, DTC chỉ cho biết mạch nào có vấn đề, chứ không chỉ ra chính xác linh kiện nào hỏng. Sơ đồ mạch điện là cầu nối giữa mã lỗi và giải pháp sửa chữa thực tế.
Quy Trình Phân Tích Mã Lỗi Theo Sơ Đồ
Khi máy chẩn đoán hiển thị một mã lỗi (ví dụ: P0100 – Lỗi mạch cảm biến MAF), bước đầu tiên là tra cứu sơ đồ để xác định toàn bộ mạch liên quan. Sơ đồ sẽ cho biết số lượng dây, màu sắc, chức năng (nguồn, mát, tín hiệu), và chân cắm tại ECU và cảm biến.
Kỹ thuật viên sẽ sử dụng đồng hồ vạn năng để đo kiểm điện áp nguồn và tín hiệu tại các điểm đã xác định trên sơ đồ. Ví dụ, kiểm tra điện áp nguồn 12V và mát tại chân cảm biến, sau đó kiểm tra điện áp tín hiệu tại chân ECU.
Sử Dụng Sơ Đồ để Kiểm Tra Tính Toàn Vẹn Của Hệ Thống
Sơ đồ mạch điện là công cụ tối ưu để kiểm tra tính thông mạch và cách điện của các dây dẫn. Sau khi xác định mạch bị lỗi, kỹ thuật viên có thể rút giắc tại hai đầu (ví dụ: ECU và cảm biến) và đo điện trở giữa các chân giắc. Giá trị điện trở lý tưởng phải rất thấp (gần 0 Ohm).
Ngược lại, đo điện trở giữa dây tín hiệu và dây nối đất (Mass) trên sơ đồ sẽ giúp kiểm tra xem có sự rò rỉ điện hoặc chập mạch không. Các giá trị này phải là vô cùng lớn (OL). Việc làm theo sơ đồ giúp cô lập lỗi chính xác là do cảm biến, do dây dẫn, hay do ECU.
Kết Luận
Việc thành thạo kỹ năng đọc hiểu sơ đồ mạch điện xe toyota camry là một tài sản vô giá đối với bất kỳ người thợ sửa chữa ô tô nào muốn đạt đến mức độ chuyên nghiệp. Sơ đồ không chỉ là công cụ hỗ trợ mà còn là bằng chứng của phương pháp làm việc khoa học, chính xác, dựa trên dữ liệu kỹ thuật. Bằng cách áp dụng các nguyên tắc và phương pháp phân tích chuyên sâu này, kỹ thuật viên có thể chẩn đoán và sửa chữa các lỗi điện phức tạp một cách hiệu quả, đảm bảo chất lượng dịch vụ cao nhất.
Ngày cập nhật 17/12/2025 by Nguyễn Nghĩa
