Bộ cảm biến đảo chiều cửa cuốn là một thiết bị an toàn tối quan trọng cho mọi hệ thống cửa cuốn hiện đại. Nó giúp bảo vệ tài sản, tránh hư hỏng cửa và đảm bảo an toàn tuyệt đối cho người sử dụng cùng vật nuôi xung quanh. Trong thời đại các thiết bị cửa cuốn tự động ngày càng phổ biến, việc trang bị hệ thống cảm biến là điều kiện tiên quyết. Thiết bị này hoạt động dựa trên nguyên lý cảm ứng hoặc quang học, tự động kích hoạt rơ le đảo chiều khi gặp vật cản. Việc hiểu rõ cấu tạo, nguyên lý và quy trình lắp đặt chuyên nghiệp là nền tảng để tối ưu hóa an toàn cửa cuốn cho gia đình bạn. Đây là một yếu tố không thể thiếu khi sử dụng bộ cảm biến đảo chiều cửa cuốn.
Bộ Cảm Biến Đảo Chiều Cửa Cuốn Là Gì Và Tầm Quan Trọng Của Nó
Bộ cảm biến cửa cuốn, hay còn gọi là bộ chống xô, là hệ thống an toàn được tích hợp hoặc gắn thêm vào cửa cuốn motor. Chức năng chính là phát hiện vật cản nằm trên đường đi của cửa khi nó đang hạ xuống. Ngay lập tức, nó sẽ gửi tín hiệu để dừng chuyển động và đảo chiều cửa đi lên.
Thiết bị này hoạt động như một cơ chế bảo vệ kép. Nó không chỉ giữ cho cửa và motor không bị biến dạng hay hư hỏng do va chạm. Quan trọng hơn, nó ngăn ngừa các tai nạn nghiêm trọng có thể xảy ra với người, đặc biệt là trẻ em, hoặc vật nuôi. Sự cố cửa cuốn rơi hoặc kẹt vật cản là rủi ro lớn cần được loại bỏ.
Sự Khác Biệt Giữa Bộ Tự Dừng Và Bộ Đảo Chiều
Trên thị trường, có hai thuật ngữ thường được sử dụng là bộ tự dừng và bộ đảo chiều. Cả hai đều nhằm mục đích ngăn chặn va chạm nhưng có sự khác biệt nhỏ.
Bộ tự dừng đơn thuần sẽ ngắt nguồn điện ngay khi phát hiện vật cản. Cửa sẽ ngừng di chuyển tại vị trí đó mà không tự động cuộn lên.
Bộ đảo chiều là phiên bản cao cấp hơn, tự động thay đổi hướng quay của motor. Cửa sẽ cuộn ngược lên một khoảng cách an toàn sau khi dừng. Thiết bị này mang lại mức độ an toàn và tiện lợi cao hơn nhiều.
Tầm Quan Trọng Tuyệt Đối Của Thiết Bị An Toàn
Trong môi trường dân dụng và công nghiệp, rủi ro va chạm luôn hiện hữu. Các vật dụng, đồ đạc, hoặc thậm chí là người có thể vô tình nằm dưới cửa.
Thiếu cảm biến, áp lực từ trọng lượng nan cửa và sức kéo của motor sẽ gây thiệt hại lớn. Việc sửa chữa cửa cuốn bị hư hỏng tốn kém hơn nhiều so với chi phí lắp đặt cảm biến.
Đầu tư vào bộ cảm biến đảo chiều cửa cuốn là đầu tư vào sự an tâm. Đây là một giải pháp phòng ngừa hiệu quả và tiết kiệm chi phí dài hạn.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Bộ Cảm Biến Đảo Chiều Cửa Cuốn
Để đảm bảo hiệu suất hoạt động, người dùng cần hiểu rõ về cấu tạo và nguyên lý của hệ thống. Bộ cảm biến đảo chiều là sự kết hợp của nhiều thành phần điện tử và cơ khí. Sự đồng bộ của chúng quyết định tốc độ phản ứng của cửa cuốn.
Cấu Tạo Chi Tiết Của Hệ Thống Cảm Biến
Hệ thống cảm biến đảo chiều có dây (gắn trong) thường bao gồm bốn bộ phận chính. Chúng hoạt động dựa trên nguyên lý cảm ứng điện để phát hiện vật cản.
Bộ phận quan trọng nhất là thanh đáy (thanh lá đáy). Thanh này phải có rãnh hoặc khoang trống được nhà sản xuất đúc sẵn.
Bên trong thanh đáy chứa bút đồng và rơ le đảo chiều. Bút đồng là tiếp điểm điện, được luồn vào trong khe chữ nhật của lá đáy.
Thanh ray dẫn hướng có lá inox dẫn điện. Lá inox được cách điện an toàn với thanh ray bằng một lớp gioăng cao su.
Cuối cùng là hộp điều khiển cửa cuốn. Hộp này phải có sẵn kết nối hoặc khả năng tích hợp với thiết bị cảm biến.
Nguyên Lý Cảm Ứng Điện Và Quá Trình Đảo Chiều
Nguyên lý hoạt động của bộ cảm biến đảo chiều cửa cuốn gắn trong rất thông minh. Khi cửa hạ xuống, bút đồng gắn dưới đáy cửa sẽ luôn nằm cách xa lá inox dẫn điện trong ray.
Khi cửa va chạm vật cản, áp lực từ vật cản sẽ đẩy thanh đáy và làm thay đổi vị trí của bút đồng. Bút đồng sẽ chạm vào lá inox dẫn điện trong thanh ray.
Sự tiếp xúc này tạo thành một mạch điện khép kín. Mạch điện này ngay lập tức gửi tín hiệu đến rơ le đảo chiều trong thanh đáy.
Rơ le sau đó truyền lệnh tới hộp điều khiển trung tâm và motor. Motor sẽ nhận lệnh, ngắt chu trình đóng cửa và đảo chiều quay để kéo cửa cuộn lên.
Cửa cuốn tự động có trang bị bộ cảm biến đảo chiều cửa cuốn
Phân Loại Các Dòng Cảm Biến Đảo Chiều Cửa Cuốn Phổ Biến
Việc phân loại giúp người dùng chọn đúng loại cảm biến phù hợp với cấu tạo cửa. Trên thị trường hiện có hai dòng cảm biến chính là có dây (gắn trong) và không dây (gắn ngoài). Mỗi loại có ưu và nhược điểm riêng biệt.
Cảm Biến Đảo Chiều Dùng Dây (Gắn Trong Thanh Ray)
Đây là loại cảm biến hoạt động ổn định nhất và ít cần bảo trì. Nó sử dụng dây dẫn điện trực tiếp nối từ hộp điều khiển xuống thanh ray.
Ưu điểm của loại này là tính ổn định cao và không cần thay pin. Tín hiệu truyền nhanh, gần như tức thời, đảm bảo độ tin cậy trong mọi điều kiện.
Nhược điểm là cấu tạo phức tạp hơn. Việc lắp đặt đòi hỏi kỹ thuật viên phải căn chỉnh chính xác thanh lá đáy và lá inox dẫn điện.
Loại cảm biến này thường được ưu tiên lắp đặt cho các công trình mới. Chúng thích hợp với cửa cuốn motor gắn ngoài.
Cảm Biến Đảo Chiều Không Dây (Gắn Ngoài Và Dùng Pin)
Cảm biến không dây là giải pháp linh hoạt cho cửa cuốn đã lắp đặt. Thiết bị này được gắn ở lá cuối cùng của cửa cuốn.
Nó hoạt động dựa trên sóng tần số radio điều khiển từ xa. Thiết bị phát tín hiệu và hộp điều khiển nhận tín hiệu.
Ưu điểm lớn nhất là sự tiện lợi và dễ lắp đặt. Nó không yêu cầu thay đổi cấu trúc thanh ray hoặc thanh đáy phức tạp.
Tuy nhiên, nhược điểm là cảm biến sử dụng pin để vận hành. Người dùng cần kiểm tra và thay pin định kỳ để tránh sự cố hết pin khi cửa đang hoạt động.
Bộ cảm biến gắn ngoài đôi khi còn sử dụng công nghệ quang điện (photocell). Hai mắt cảm biến được lắp đặt đối diện nhau ở hai bên thanh ray. Khi tia hồng ngoại bị ngắt quãng, cửa sẽ đảo chiều.
Hướng Dẫn Lắp Đặt Bộ Cảm Biến Đảo Chiều Cửa Cuốn Chuẩn Kỹ Thuật
Lắp đặt chuyên nghiệp là bước then chốt quyết định hiệu quả của bộ cảm biến đảo chiều cửa cuốn. Quy trình lắp đặt cần được thực hiện cẩn thận theo đúng tiêu chuẩn kỹ thuật. Dưới đây là hướng dẫn chi tiết cho cả hai loại cảm biến phổ biến.
Quy Trình Lắp Đặt Loại Cảm Biến Gắn Trong (Dùng Dây)
Việc lắp đặt cảm biến gắn trong cần sự tỉ mỉ ngay từ giai đoạn lắp đặt cửa cuốn ban đầu. Cấu tạo này phức tạp nhưng đảm bảo sự bền bỉ.
Trước hết, thanh ray nhôm cần được gắn hai lá inox dẫn điện. Lá inox phải được cách điện hoàn toàn với thanh ray bằng gioăng cao su.
Tiếp theo là lắp đặt lá cửa cuốn như bình thường. Đến thanh đáy, luồn bộ bút đồng vào trong khe đã đúc sẵn.
Hai con bút đồng phải nhú ra ngoài dài hơn mép lá cửa. Sau đó, thanh đáy được cố định chắc chắn bằng ri vê hoặc vít dù.
Đấu điện là bước quan trọng cuối cùng. Nối dây từ hai đầu ray vào hai dây chờ sẵn trên hộp điều khiển chống xô. Sau khi hoàn tất, cần thử cửa và rơ le trong thanh đáy.
Lưu ý: Kéo lá inox trong ray cao hơn mép bút đồng tối thiểu 25 cm. Điều này giúp tránh cửa tự dừng ngay khi mép cửa vừa chạm đất.

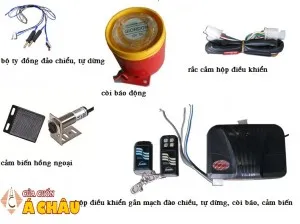

Sơ đồ cấu tạo và nguyên lý hoạt động của bộ cảm biến đảo chiều cửa cuốn
Quy Trình Lắp Đặt Loại Cảm Biến Gắn Ngoài (Không Dây)
Loại cảm biến không dây có quy trình lắp đặt đơn giản hơn nhiều. Nó thường được chọn cho các công trình cải tạo hoặc nâng cấp.
Thiết bị chính được lắp cố định ở lá cuối cùng của cửa cuốn. Người lắp chỉ cần căng dây cáp dẫn lên lá kế tiếp hoặc lắp đặt bộ phận phát sóng ở vị trí thích hợp.
Đảm bảo hộp điều khiển (remote) cửa cuốn có khả năng tích hợp. Nếu không, cần thay thế hộp điều khiển mới.
Nếu sử dụng cảm biến quang điện, hai mắt cảm biến phải được lắp đặt thẳng hàng. Chúng cần đối diện nhau qua khoảng cửa, cách mặt đất một độ cao an toàn.
Do cảm biến không dây sử dụng pin, người dùng cần kiểm tra loại pin. Đảm bảo sử dụng pin chất lượng cao và thay thế định kỳ.
Hộp điều khiển cần được cài đặt tần số và mã hóa với bộ cảm biến. Quá trình này giúp thiết bị nhận tín hiệu đảo chiều cửa cuốn chính xác nhất.
Tiêu Chí Quan Trọng Khi Lựa Chọn Bộ Cảm Biến Đảo Chiều Cửa Cuốn
Việc lựa chọn bộ cảm biến đảo chiều cửa cuốn cần dựa trên nhiều tiêu chí hơn là chỉ giá cả. Quyết định đúng đắn sẽ đảm bảo hiệu suất lâu dài và độ an toàn tối đa. Người tiêu dùng cần tìm hiểu kỹ về xuất xứ và tính tương thích của sản phẩm.
Yếu Tố Tương Thích Với Motor Và Hộp Điều Khiển
Mỗi loại motor và hộp điều khiển cửa cuốn có cấu trúc mạch điện khác nhau. Cảm biến đảo chiều được chọn phải tương thích với hệ thống hiện có.
Bộ cảm biến gắn ngoài thường cần hộp điều khiển có tính năng chống xô tích hợp. Nếu hộp điều khiển cũ không hỗ trợ, cần phải nâng cấp.
Đảm bảo tần số của cảm biến không dây trùng khớp với tần số của hộp điều khiển. Điều này giúp tránh xung đột tín hiệu và hoạt động không ổn định.
Việc mua đồng bộ sản phẩm từ một nhà cung cấp uy tín là cách tốt nhất. Điều này giúp giảm thiểu rủi ro không tương thích.
Đánh Giá Chất Lượng Và Chính Sách Bảo Hành
Chất lượng là yếu tố cốt lõi của một thiết bị an toàn. Cần chọn sản phẩm có xuất xứ rõ ràng và thương hiệu đã được kiểm chứng.
Các thành phần như rơ le, bút đồng, và dây dẫn phải có độ bền cao. Chúng cần chịu được điều kiện môi trường khắc nghiệt như ẩm ướt hoặc nhiệt độ cao.
Không nên ham rẻ mà mua các loại cảm biến không rõ nguồn gốc. Chất lượng kém có thể dẫn đến hỏng hóc và mất an toàn khi sử dụng.
Chính sách bảo hành là minh chứng cho cam kết chất lượng của nhà cung cấp. Yêu cầu bảo hành cụ thể cho cả thiết bị và công lắp đặt.

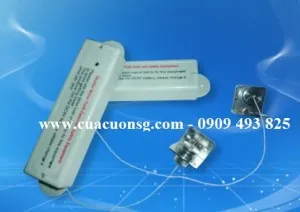

Minh họa lắp đặt chống xô cảm biến gắn trong cửa cuốn
Bảo Trì Định Kỳ Và Khắc Phục Sự Cố Thường Gặp
Bảo trì thường xuyên là chìa khóa để duy trì hiệu quả của bộ cảm biến đảo chiều cửa cuốn. Việc này giúp phát hiện sớm các lỗi kỹ thuật và kéo dài tuổi thọ thiết bị. Người dùng có thể tự thực hiện một số kiểm tra đơn giản.
Quy Trình Kiểm Tra Và Bảo Dưỡng Cơ Bản
Kiểm tra định kỳ bằng cách đặt một vật cản mềm (như thùng carton) dưới cửa. Hạ cửa xuống để đảm bảo cửa dừng và đảo chiều lên ngay lập tức.
Đối với cảm biến dùng pin, kiểm tra và thay thế pin định kỳ 6-12 tháng một lần. Tránh để pin cạn kiệt, gây mất chức năng bảo vệ.
Kiểm tra độ sạch của thanh ray và lá inox dẫn điện (đối với cảm biến có dây). Bụi bẩn hoặc rỉ sét có thể làm giảm tính dẫn điện.
Đối với cảm biến quang điện, lau sạch mắt cảm biến để tia hồng ngoại không bị cản trở.
Xử Lý Sự Cố Cảm Biến Không Hoạt Động
Nếu cửa cuốn không đảo chiều khi gặp vật cản, hãy ngắt nguồn điện ngay lập tức. Sau đó, tiến hành kiểm tra từng thành phần.
Kiểm tra kết nối dây điện từ ray đến hộp điều khiển. Đảm bảo các mối nối không bị lỏng hoặc đứt.
Nếu là cảm biến có dây, kiểm tra xem bút đồng có bị kẹt hoặc mòn quá mức không. Bút đồng cần nhú ra đủ để chạm vào lá inox khi có va chạm.
Nếu là cảm biến không dây, hãy kiểm tra pin và thử cài đặt lại mã sóng giữa cảm biến và hộp điều khiển. Nếu mọi cách đều thất bại, cần gọi thợ kỹ thuật chuyên nghiệp để kiểm tra rơ le đảo chiều và motor.
Bộ cảm biến đảo chiều cửa cuốn đóng vai trò là lớp bảo vệ cuối cùng, không thể thiếu trong hệ thống cửa cuốn hiện đại. Việc tìm hiểu kỹ về cấu tạo, nguyên lý cảm ứng điện, và các loại cảm biến giúp người dùng đưa ra quyết định lắp đặt thông thái. Lựa chọn sản phẩm chất lượng, đảm bảo tính tương thích và tuân thủ hướng dẫn lắp đặt chuyên nghiệp là nền tảng của một hệ thống an toàn tối ưu. Đừng chần chừ đầu tư vào thiết bị này; nó chính là sự đảm bảo an toàn và bảo vệ tài sản toàn diện nhất.
Ngày cập nhật 17/12/2025 by Nguyễn Nghĩa
