Việc tìm hiểu cách lắp cảm biến ánh sáng là bước đi cần thiết để tối ưu hóa hệ thống chiếu sáng thông minh và nâng cao an ninh. Cảm biến ánh sáng (thường kết hợp với cảm biến chuyển động) đóng vai trò then chốt trong việc tự động hóa, giúp tiết kiệm điện năng đáng kể. Thiết bị này hoạt động dựa trên nguyên lý phát hiện mức độ ánh sáng môi trường và/hoặc sự thay đổi nhiệt độ (hồng ngoại) hoặc sóng vi ba để kích hoạt đèn. Để đảm bảo hiệu quả cao nhất, người dùng cần nắm vững các khía cạnh về vị trí lắp đặt, sơ đồ đấu dây và quan trọng nhất là cài đặt chính xác các thông số điều chỉnh như độ nhạy (SENS) và ngưỡng ánh sáng (LUX).
Cơ Sở Lý Thuyết Về Cảm Biến Ánh Sáng Và Chuyển Động
Cảm biến ánh sáng (Photo Sensor) và cảm biến chuyển động (Motion Detector – DD) thường được tích hợp trong cùng một thiết bị để tạo ra giải pháp chiếu sáng tự động hoàn chỉnh. Hiểu rõ nguyên lý hoạt động là nền tảng để triển khai lắp đặt thiết bị chính xác.
Phân Loại Và Nguyên Lý Phát Hiện
Các loại cảm biến phổ biến nhất hiện nay là cảm biến hồng ngoại thụ động (PIR) và cảm biến vi sóng (Microwave). Cảm biến PIR hoạt động bằng cách phát hiện sự thay đổi bức xạ nhiệt (hồng ngoại) do vật thể sống phát ra khi chúng di chuyển vào vùng quét. Ngược lại, cảm biến vi sóng phát ra sóng tần số cao và đo sự thay đổi tần số (hiệu ứng Doppler) khi vật thể chuyển động, cho phép quét xuyên qua các vật liệu mỏng như gỗ hoặc thạch cao. Việc lựa chọn loại cảm biến phù hợp sẽ quyết định đến yêu cầu về độ nhạy và phạm vi ứng dụng thực tế.
Tương Quan Giữa Ánh Sáng Và Chuyển Động
Trong hầu hết các thiết bị chiếu sáng tự động, chức năng ánh sáng và chuyển động làm việc song song. Cảm biến ánh sáng chỉ cho phép kích hoạt mạch điện (bật đèn) khi mức độ chiếu sáng tự nhiên (đo bằng đơn vị Lux) thấp hơn ngưỡng đã cài đặt. Nếu trời đã đủ sáng, cảm biến sẽ không kích hoạt đèn ngay cả khi phát hiện chuyển động. Điều này giúp tối đa hóa khả năng tiết kiệm năng lượng, đặc biệt quan trọng trong các khu vực ngoài trời hoặc hành lang.
Hướng Dẫn Chi Tiết cách lắp cảm biến ánh sáng
Quá trình lắp đặt cảm biến ánh sáng đòi hỏi sự chính xác về kỹ thuật điện và kiến thức về vị trí tối ưu. Việc thực hiện đúng các bước sẽ đảm bảo cảm biến hoạt động ổn định và chính xác theo ý đồ của người dùng.
Chuẩn Bị Dụng Cụ Và Kiểm Tra Thiết Bị
Trước khi bắt đầu, hãy đảm bảo ngắt nguồn điện chính tại khu vực làm việc để tránh rủi ro điện giật. Các dụng cụ cần thiết bao gồm máy khoan, tua vít, kìm cắt dây, băng keo điện, và bút thử điện. Kiểm tra kỹ cảm biến ánh sáng mới mua, đảm bảo nó có đầy đủ các phụ kiện lắp đặt và các nút điều chỉnh thông số (LUX, SENS, TIME) hoạt động tốt. Việc kiểm tra này giúp tránh việc phải tháo lắp lại thiết bị sau khi đã cố định.
Các Bước Đấu Nối Dây Điện Cơ Bản
Cảm biến ánh sáng, đặc biệt là loại kết hợp chuyển động, thường có ba đầu dây cơ bản: Dây Nóng (L – Line), Dây Nguội (N – Neutral), và Dây Tải (L’ – Load).
- Đấu nối Dây Nguội (N): Dây Nguội (thường là màu xanh lam) của cảm biến được đấu nối với dây Nguội chính của nguồn điện và dây Nguội của thiết bị chiếu sáng (đèn).
- Đấu nối Dây Nóng (L): Dây Nóng (thường là màu nâu hoặc đen) của cảm biến được đấu nối trực tiếp với dây Nóng chính của nguồn điện 220V.
- Đấu nối Dây Tải (L’): Dây Tải (dây ra lệnh, thường là màu đỏ) là dây quan trọng nhất, nối từ cảm biến đến đầu dây Nóng của thiết bị chiếu sáng. Khi cảm biến kích hoạt, nó sẽ cấp nguồn cho dây L’ này, bật đèn.
Cần đảm bảo tất cả các điểm nối dây được bọc cách điện cẩn thận bằng băng keo điện chất lượng cao. Việc đấu nối sai có thể dẫn đến chập điện hoặc làm hỏng thiết bị chiếu sáng.

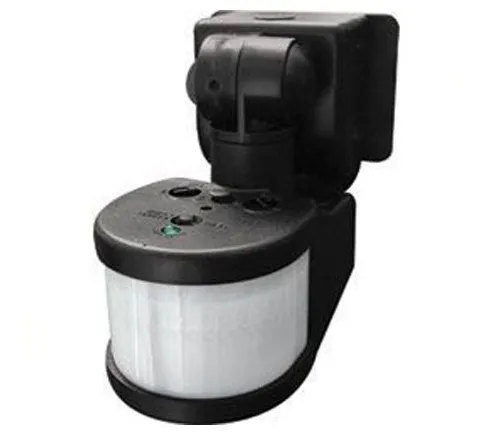

Hướng dẫn cách lắp cảm biến ánh sáng Feron LX48A và điều chỉnh độ nhạy SENS.
Lựa Chọn Vị Trí Lắp Đặt Tối Ưu Cho Cảm Biến
Vị trí lắp đặt quyết định 90% hiệu quả hoạt động của cảm biến. Mục tiêu là bao phủ tối đa khu vực cần giám sát mà không bị cản trở hoặc bị nhiễu bởi các yếu tố bên ngoài. Điều này đặc biệt quan trọng khi thực hiện cách lắp cảm biến ánh sáng ở khu vực ngoài trời.
Lắp Đặt Cảm Biến Gắn Trần (360 Độ)
Các mô hình gắn trần lý tưởng cho các không gian nhỏ và kín như phòng tắm, nhà kho, hoặc hành lang hẹp. Chiều cao lắp đặt khuyến nghị là từ 2.5 đến 3 mét. Ở độ cao này, cảm biến thường có khả năng bao phủ một khu vực hình tròn rộng khoảng 6-7 mét đường kính (tương đương 20 mét vuông). Vị trí tốt nhất là trung tâm căn phòng. Việc lắp đặt ở vị trí trung tâm cho phép cảm biến quét góc nhìn 360 độ, giảm thiểu các “điểm mù” trong phòng.
Lắp Đặt Cảm Biến Gắn Tường (Khu Vực Trọng Yếu)
Cảm biến gắn tường linh hoạt hơn, phù hợp cho cả lắp đặt trong nhà và ngoài trời. Trong nhà, nó nên được đặt ở các góc phòng, ở độ cao khoảng 2 mét. Vị trí này tạo ra tầm nhìn bao quát tốt nhất, hướng chùm tia quét về phía có lưu lượng đi lại nhiều nhất, như lối vào hoặc cửa ra vào. Việc đặt ở góc phòng giúp tăng khả năng phát hiện chuyển động ngang.
Ngoài trời, thiết bị phải được hướng về khu vực có khả năng bị xâm nhập hoặc có lưu lượng người qua lại cao, ví dụ như cổng ra vào, sân thượng, hoặc đường đi bộ. Đảm bảo rằng thiết bị phải là loại chuyên dụng ngoài trời (chuẩn IP cao) để chịu được tác động của thời tiết.

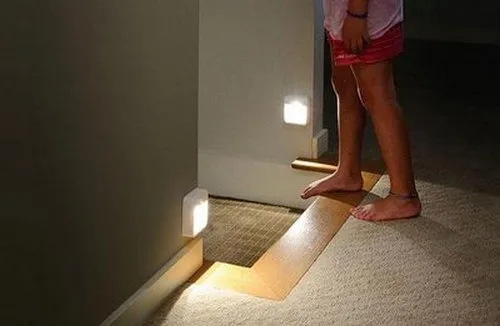

Mô hình máy dò chuyển động gắn tường giúp tối ưu hóa vị trí lắp đặt thiết bị.
Tránh Các Yếu Tố Gây Nhiễu Và Báo Động Giả
Đây là nguyên tắc vàng khi lắp đặt cảm biến, giúp giảm thiểu tối đa các cảnh báo giả.
- Nguồn Nhiệt: Cảm biến PIR cực kỳ nhạy cảm với sự thay đổi nhiệt độ. Tránh lắp đặt gần các nguồn nhiệt như cửa thông gió, điều hòa không khí, lò sưởi, hoặc thậm chí là bóng đèn halogen công suất cao. Sự di chuyển của các luồng khí nóng/lạnh có thể kích hoạt cảm biến.
- Vật Cản: Đảm bảo trường nhìn của cảm biến không bị che khuất bởi rèm cửa, cây cối (nếu lắp ngoài trời), tủ quần áo hoặc các vật dụng trang trí lớn. Bất kỳ vật cản nào cũng làm giảm hiệu suất quét và tạo ra điểm mù.
- Ánh Sáng Trực Tiếp: Tránh hướng cảm biến về phía có ánh sáng mặt trời chiếu trực tiếp hoặc đèn chiếu sáng gần kề. Ánh sáng mạnh có thể gây “biến dạng thị giác” cho cảm biến quang, dẫn đến lỗi đọc ngưỡng chiếu sáng (LUX).

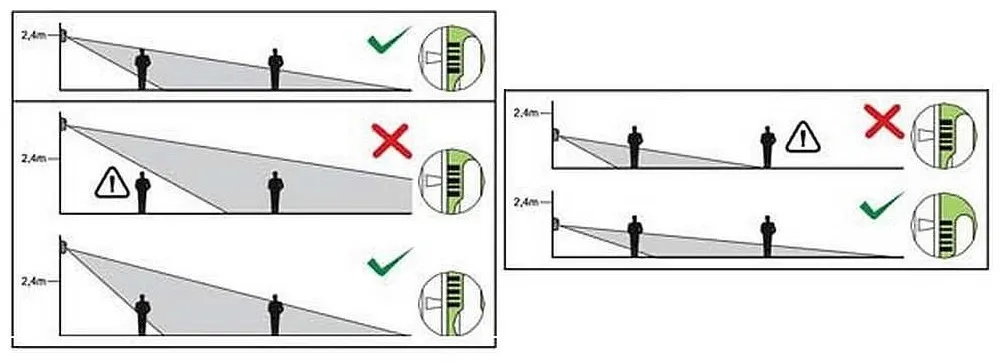

Điều chỉnh góc nghiêng và hướng lắp cảm biến ánh sáng để bao phủ tối đa khu vực cần giám sát. Việc điều chỉnh này phải được thực hiện cẩn thận để tránh chùm tia quét lên các vật thể không mong muốn như cành cây (khi lắp ngoài trời).
Điều chỉnh góc nghiêng và hướng lắp cảm biến ánh sáng để bao phủ tối đa khu vực cần giám sát.
Điều Chỉnh Chuyên Sâu Các Thông Số Quan Trọng
Sau khi hoàn thành việc lắp đặt vật lý, bước tiếp theo là cài đặt các thông số kỹ thuật. Các mẫu cảm biến hiện đại thường có ba bộ điều chỉnh chính: LUX, SENS và TIME.

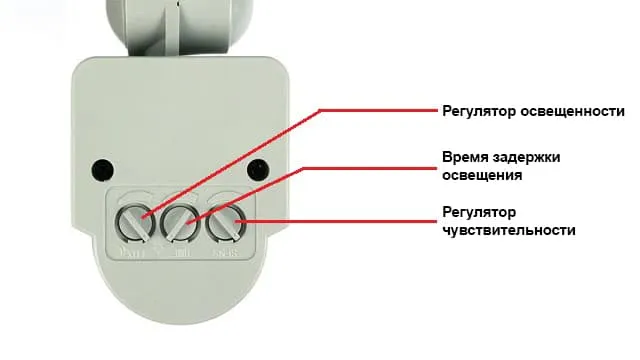

Các nút điều chỉnh thông số độ nhạy LUX, SENS, TIME trên cảm biến ánh sáng.
Thiết Lập Ngưỡng Chiếu Sáng (LUX)
Thông số LUX kiểm soát mức độ ánh sáng môi trường cần thiết để cảm biến bắt đầu hoạt động. Đơn vị đo là lux (ví dụ: 0 – 2000 lux).
- Giá trị nhỏ nhất (Gần biểu tượng mặt trăng hoặc 0 lux): Thiết bị sẽ chỉ kích hoạt khi môi trường hoàn toàn tối (ban đêm sâu).
- Giá trị lớn nhất (Gần biểu tượng mặt trời hoặc 2000 lux): Thiết bị sẽ kích hoạt cả ban ngày lẫn ban đêm, chỉ phụ thuộc vào chuyển động.
Để tối ưu hóa, hãy vặn núm LUX về mức cao nhất (mặt trời) để kiểm tra chức năng SENS và TIME. Sau đó, vào buổi chiều tối khi mức sáng đạt yêu cầu bạn muốn đèn bật, hãy từ từ vặn núm LUX ngược chiều kim đồng hồ cho đến khi đèn bật sáng. Đây là ngưỡng chiếu sáng lý tưởng cho khu vực đó. Nếu cài đặt LUX quá cao, cảm biến có thể kích hoạt sai ngay cả vào ban ngày, làm giảm khả năng tiết kiệm điện năng.
Điều Chỉnh Độ Nhạy (SENS)
Núm điều chỉnh SENS (Sensitivity) xác định mức độ nhiễu loạn không gian hoặc sự thay đổi bức xạ nhiệt mà cảm biến sẽ phản ứng.
- SENS Thấp: Phù hợp cho các khu vực có nhiều vật nuôi hoặc gần đường giao thông. Cảm biến sẽ chỉ phản ứng với các đối tượng lớn và chuyển động mạnh mẽ.
- SENS Cao: Phù hợp cho các khu vực yêu cầu an ninh cao, nhạy cảm với cả những chuyển động nhỏ.
Nếu cảm biến thường xuyên báo động giả, hãy giảm chỉ báo độ nhạy xuống mức trung gian hoặc thấp. Đối với các hộ gia đình có vật nuôi (ví dụ: chó mèo dưới 20kg), nên chọn các mẫu cảm biến có tính năng “Pet Immunity” và đặt SENS ở mức thấp để cảm biến chỉ phát hiện các vật thể trên một trọng lượng nhất định. Việc chia phạm vi quét thành các vùng 45 độ cụ thể có thể giúp việc nhận dạng đối tượng chính xác hơn.

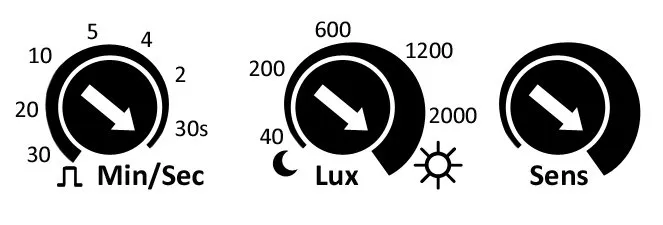

Minh họa các thông số điều chỉnh SENS, LUX, và TIME trên bộ điều khiển cảm biến.
Cài Đặt Thời Gian Trễ (TIME)
Thông số TIME quy định khoảng thời gian đèn vẫn sáng sau khi không còn phát hiện chuyển động. Khoảng thời gian này thường dao động từ vài giây (ví dụ: 10 giây) đến nhiều phút (ví dụ: 10 phút).
- Khu vực giao thông cao (Hành lang, lối đi): Nên đặt TIME ở mức thấp (khoảng 30 giây đến 1 phút). Điều này đảm bảo đèn tắt nhanh chóng khi người dùng rời đi, tối ưu hóa tiết kiệm năng lượng.
- Khu vực làm việc tạm thời (Nhà kho, phòng giặt): Có thể đặt TIME cao hơn (2-5 phút) để tránh việc đèn tắt đột ngột khi người dùng đang đứng yên.
Các chuyên gia thường khuyên nên bắt đầu bằng thời gian trễ khoảng một phút (60 giây) và điều chỉnh dần theo nhu cầu sử dụng thực tế. Lưu ý rằng sau lần sử dụng đầu tiên, thiết bị có thể có thời gian trễ dài hơn một chút so với cài đặt, nhưng trong các lần tiếp theo, nó sẽ tuân thủ đúng thông số điều chỉnh đã thiết lập.

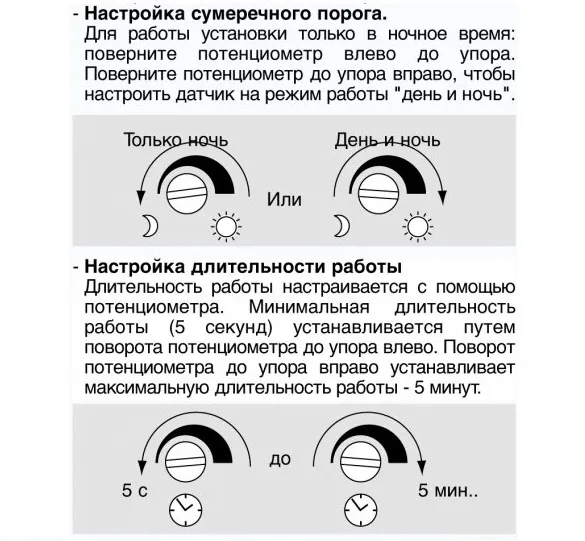

Hướng dẫn cài đặt chính xác độ nhạy (SENS) của cảm biến chuyển động nhằm tránh báo động giả.
Giải Quyết Các Vấn Đề Thường Gặp Khi Lắp Đặt Cảm Biến
Ngay cả khi đã tuân thủ các bước cách lắp cảm biến ánh sáng tiêu chuẩn, người dùng vẫn có thể gặp phải một số lỗi kỹ thuật hoặc sự cố hoạt động. Việc hiểu rõ nguyên nhân và cách khắc phục là yếu tố quan trọng để đảm bảo tính ổn định của hệ thống.
Cảm Biến Báo Động Giả Liên Tục
Hiện tượng đèn bật tắt liên tục mà không có sự hiện diện của con người hoặc vật nuôi thường là do nhiễu loạn hoặc cài đặt quá nhạy.
-
Nguyên nhân:
- Nhiễu nhiệt: Cảm biến PIR bị kích hoạt bởi sự thay đổi nhiệt độ đột ngột từ ánh nắng mặt trời, cửa sổ bị gió lùa, hoặc luồng khí nóng từ máy móc.
- Độ nhạy (SENS) quá cao: Phát hiện cả những chuyển động nhỏ như côn trùng hoặc cây cối.
- Góc quét không phù hợp: Quét vào khu vực có xe cộ qua lại (nếu lắp ngoài trời).
-
Khắc phục: Giảm giá trị SENS. Kiểm tra lại vị trí lắp đặt thiết bị, điều chỉnh góc nghiêng sao cho loại trừ được các nguồn nhiệt và vật cản gây nhiễu. Nếu là cảm biến vi sóng, hãy giảm phạm vi quét.
Đèn Luôn Sáng Hoặc Không Bật/Tắt
Nếu đèn luôn bật hoặc hoàn toàn không phản ứng, vấn đề thường nằm ở khâu đấu nối hoặc cài đặt thông số ban đầu.
-
Đèn luôn sáng (Không tắt):
- Cài đặt TIME quá lớn: Kiểm tra lại núm TIME, có thể nó bị kẹt ở mức tối đa.
- Lỗi đấu dây: Dây L’ (Tải) có thể đã bị đấu nối trực tiếp với dây L (Nóng nguồn) thay vì qua cảm biến.
- Lỗi thiết bị: Cảm biến bị hỏng rơ-le bên trong.
-
Đèn không bật khi trời tối:
- Cài đặt LUX không chính xác: Núm LUX có thể bị vặn quá cao (về phía mặt trời), khiến cảm biến nghĩ rằng trời vẫn sáng. Hãy giảm ngưỡng chiếu sáng LUX xuống.
- Vị trí lắp đặt: Cảm biến quang bị bóng đèn chiếu sáng trực tiếp vào, làm sai lệch giá trị Lux đo được.
Ứng Dụng Thực Tiễn Của Cảm Biến Ánh Sáng Không Dây
Ngoài các cảm biến có dây truyền thống, các thiết bị không dây ngày càng trở nên phổ biến nhờ tính linh hoạt và dễ dàng lắp đặt thiết bị. Cảm biến không dây hoạt động bằng pin hoặc năng lượng mặt trời, loại bỏ nhu cầu về dây điện phức tạp.
Lợi Ích Của Cảm Biến Không Dây
Cảm biến không dây đặc biệt hữu ích cho việc giám sát các khu vực xa nguồn điện hoặc tạm thời, như nhà kho ở xa, gara ô tô độc lập, hoặc các khu vực xây dựng. Chúng thường được trang bị pin lithium-ion chất lượng cao, có thể hoạt động hiệu quả trong thời gian dài (6 tháng đến 1 năm) mà không cần sạc.
Tích Hợp Hệ Thống An Ninh
Nhiều mẫu cảm biến không dây hiện đại tích hợp khả năng truyền tín hiệu vô tuyến đến một bộ thu trung tâm. Khi phát hiện chuyển động, tín hiệu sẽ được gửi đến bộ điều khiển. Trong các hệ thống an ninh phức tạp hơn, cơ chế GSM được tích hợp cho phép thiết bị gửi tin nhắn SMS hoặc cảnh báo đến điện thoại của chủ sở hữu ngay lập tức khi cảm biến được kích hoạt. Điều này tạo ra một giải pháp giám sát và an ninh từ xa hiệu quả, cho phép chủ nhà kiểm soát tài sản một cách linh hoạt.
Cảm biến chuyển động không dây Elmes Electronic PTX50 ứng dụng trong các hệ thống an ninh.
Các mẫu cảm biến không dây cao cấp thường có khả năng chống chịu thời tiết vượt trội và thông số điều chỉnh linh hoạt hơn. Chúng có thể được tùy chỉnh để bỏ qua các vật thể có trọng lượng nhẹ, giúp phân biệt giữa một con chim bay qua và một người xâm nhập. Phạm vi truyền tín hiệu của các thiết bị này có thể lên tới 500 mét, đảm bảo tín hiệu được bảo vệ và đáng tin cậy.
Bằng cách tuân thủ các nguyên tắc về vị trí và cấu hình chính xác của thiết bị, người dùng có thể tối ưu hóa hệ thống chiếu sáng tự động. Việc nắm vững cách lắp cảm biến ánh sáng và các bước điều chỉnh độ nhạy (SENS) cùng ngưỡng chiếu sáng (LUX) sẽ không chỉ tăng cường an ninh mà còn tối đa hóa khả năng tiết kiệm điện năng, mang lại hiệu quả vận hành lâu dài cho ngôi nhà thông minh.
