Việc nắm vững kiến thức về mạch điện máy hàn điện tử là bước khởi đầu quan trọng đối với bất kỳ kỹ thuật viên nào muốn làm chủ thiết bị cơ khí hiện đại. Những hiểu biết sâu sắc về công nghệ Inverter, hệ thống linh kiện bán dẫn, cấu trúc biến áp xung và mạng lưới mạch chỉnh lưu sẽ giúp tối ưu hóa hiệu suất làm việc. Bài viết này cung cấp cái nhìn toàn diện về sơ đồ cấu tạo và nguyên lý vận hành của các dòng máy hàn tiên tiến trên thị trường hiện nay.
Bản chất và vai trò của máy hàn điện tử trong công nghiệp
Máy hàn điện tử là thiết bị ứng dụng dòng điện cường độ cao để tạo ra sự liên kết bền vững giữa các cấu kiện kim loại. Thiết bị này hoạt động dựa trên việc làm nóng chảy vật liệu tại điểm tiếp xúc rồi để chúng đông đặc lại thành khối thống nhất.
Sự phát triển của công nghệ điện tử đã biến những chiếc máy hàn thô sơ thành những thiết bị tinh vi và nhỏ gọn. Khả năng kiểm soát nhiệt lượng chính xác giúp các mối hàn đạt được độ thẩm mỹ và độ bền tối ưu trong mọi điều kiện thi công.
Máy hàn là thiết bị chuyên dụng được sử dụng để liên kết hai vật liệu
Hiện nay, các doanh nghiệp như Vinafe đang đi đầu trong việc nghiên cứu các giải pháp bo mạch kỹ thuật cao cho thiết bị này. Với hơn 5 năm kinh nghiệm, chúng tôi hiểu rằng một hệ thống mạch điện ổn định là linh hồn của máy hàn công nghiệp.
Nguyên lý vận hành cốt lõi của hệ thống mạch điện
Nguyên lý hoạt động của thiết bị bắt đầu từ việc tiếp nhận dòng điện xoay chiều (AC) từ lưới điện dân dụng hoặc công nghiệp. Hệ thống chỉnh lưu cầu sẽ đảm nhận nhiệm vụ chuyển đổi dòng điện này thành dòng điện một chiều (DC) phẳng.
Dòng điện DC sau đó được đưa qua bộ nghịch lưu tần số cao để biến đổi lại thành dòng điện xoay chiều có tần số cực lớn. Quá trình này giúp máy hàn có thể sử dụng các biến áp nhỏ gọn nhưng vẫn cung cấp công suất làm việc cực kỳ mạnh mẽ.
Nguyên lý hoạt động máy hàn điện tử
Sau khi qua biến áp xung, dòng điện được hạ áp xuống mức an toàn nhưng cường độ dòng điện được đẩy lên rất cao. Đây chính là yếu tố then chốt giúp que hàn nóng chảy nhanh chóng và tạo ra hồ quang ổn định trong suốt quá trình làm việc.
Phân tích sơ đồ mạch điện máy hàn điện tử chi tiết
Sơ đồ mạch điện của một máy hàn Inverter hiện đại thường bao gồm nhiều khối chức năng liên kết chặt chẽ với nhau. Khối nguồn đầu vào có nhiệm vụ lọc nhiễu và bảo vệ quá áp để đảm bảo an toàn cho các linh kiện nhạy cảm phía sau.
Tiếp theo là khối công suất, nơi các linh kiện như IGBT hoặc MOSFET đóng vai trò như những chiếc công tắc điện tử tốc độ cao. Sự đóng ngắt liên tục này tạo ra dòng điện xoay chiều tần số cao để đưa vào biến áp chính của hệ thống.

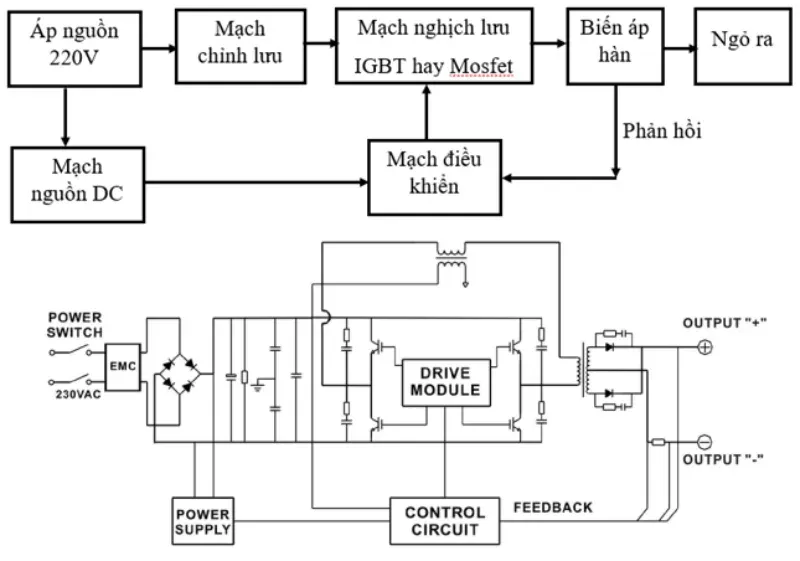

Sơ đồ mạch máy hàn điện tử
Khối điều khiển sử dụng các vi mạch chuyên dụng để giám sát dòng điện và điện áp đầu ra một cách liên tục. Khi có sự thay đổi về tải hàn, mạch điều khiển sẽ ngay lập tức điều chỉnh độ rộng xung để duy trì sự ổn định của hồ quang.
Vai trò của linh kiện bán dẫn IGBT và MOSFET trong bo mạch
IGBT là linh kiện kết hợp ưu điểm của transistor lưỡng cực và transistor hiệu ứng trường, cho phép chịu được dòng điện lớn và điện áp cao. Linh kiện này thường được ưu tiên sử dụng trong các dòng máy hàn công nghiệp có công suất lớn và cường độ làm việc liên tục.
Trong khi đó, MOSFET lại nổi bật với tốc độ đóng ngắt cực nhanh và hiệu suất cao ở dải công suất trung bình. Việc lựa chọn linh kiện phù hợp trong thiết kế mạch điện quyết định trực tiếp đến độ bền và khả năng tiết kiệm điện của thiết bị.
Tại Vinafe, chúng tôi không ngừng đầu tư nghiên cứu các giải pháp bo mạch tích hợp các linh kiện bán dẫn thế hệ mới nhất. Điều này giúp các hệ thống máy hàn không chỉ mạnh mẽ hơn mà còn giảm thiểu đáng kể lượng nhiệt tỏa ra trong quá trình vận hành.
Hệ thống hồi tiếp và bảo vệ an toàn trên mạch điện
Một mạch điện máy hàn hoàn chỉnh không thể thiếu hệ thống cảm biến nhiệt độ gắn trực tiếp trên các phiến tản nhiệt của linh kiện công suất. Khi nhiệt độ vượt ngưỡng an toàn, mạch bảo vệ sẽ ngắt tín hiệu điều khiển để ngăn chặn nguy cơ cháy nổ bo mạch.
Bên cạnh đó, cảm biến dòng điện (CT) sẽ gửi tín hiệu về vi xử lý để thực hiện tính năng chống dính que hàn. Tính năng này giúp người thợ dễ dàng tách que hàn ra khỏi vật liệu khi xảy ra sự cố chạm chập mà không làm hỏng máy.
Sự kết hợp giữa phần cứng tin cậy và phần mềm điều khiển thông minh tạo nên một hệ thống bảo vệ đa tầng. Người dùng có thể hoàn toàn yên tâm khi thực hiện các dự án trọng yếu đòi hỏi cường độ làm việc cao và tính chính xác tuyệt đối.
Phân loại các dòng máy hàn dựa trên đặc tính mạch điện
Máy hàn que là dòng máy phổ biến nhất với cấu trúc mạch điện tương đối đơn giản và dễ bảo trì. Loại máy này sử dụng hồ quang tay, phù hợp cho các công việc sửa chữa dân dụng hoặc hàn các kết cấu thép cơ bản.
Dòng máy hàn TIG sử dụng điện cực Wolfram không nóng chảy trong môi trường khí bảo vệ Argon để tạo ra mối hàn tinh xảo. Mạch điện của máy TIG phức tạp hơn do cần tích hợp thêm khối cao tần (HF) để mồi hồ quang không tiếp xúc.

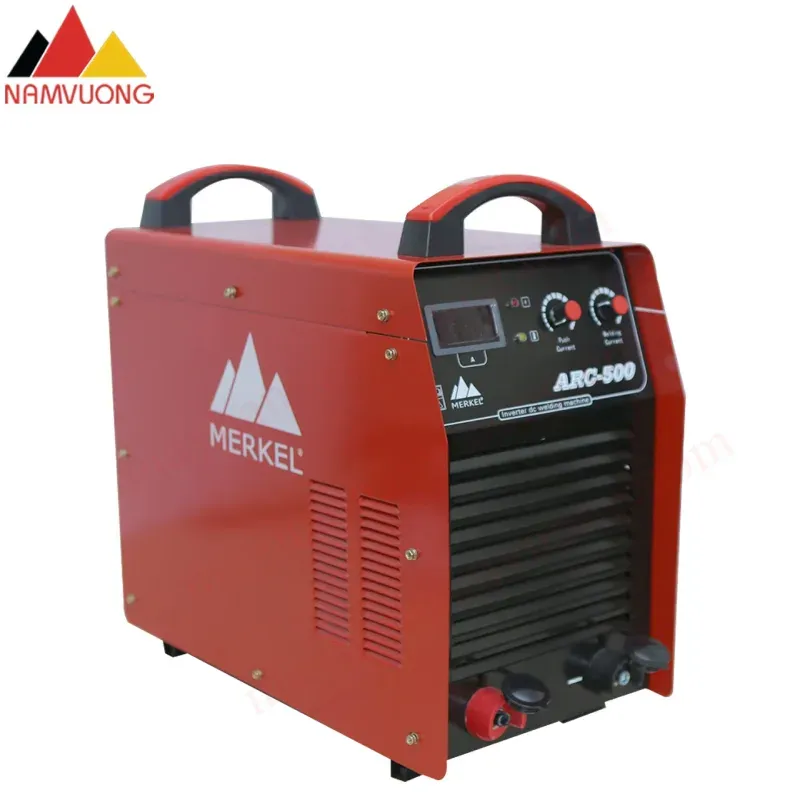

Một số loại máy hàn điện tử phổ biến
Mối hàn TIG thường có độ bóng cao và không cần gia công lại, rất thích hợp cho các vật liệu như inox hoặc nhôm. Việc điều khiển dòng hàn trên máy TIG đòi hỏi sự chính xác cực cao từ hệ thống bo mạch điều khiển bên trong.
Đặc điểm công nghệ của dòng máy hàn MIG/MAG
Máy hàn MIG sử dụng dây hàn tự động cấp từ cuộn dây và được bảo vệ bởi các loại khí trơ hoặc khí hoạt tính. Mạch điện của máy MIG phải điều khiển đồng bộ giữa tốc độ cấp dây và điện áp hàn để đảm bảo mối hàn ngấu đều.
Ưu điểm lớn nhất của công nghệ này là tốc độ hàn nhanh và khả năng tự động hóa cao trong dây chuyền sản xuất công nghiệp. Hệ thống mạch điện của máy MIG thường bao gồm các bộ điều khiển motor DC chính xác để duy trì tốc độ dây ổn định.

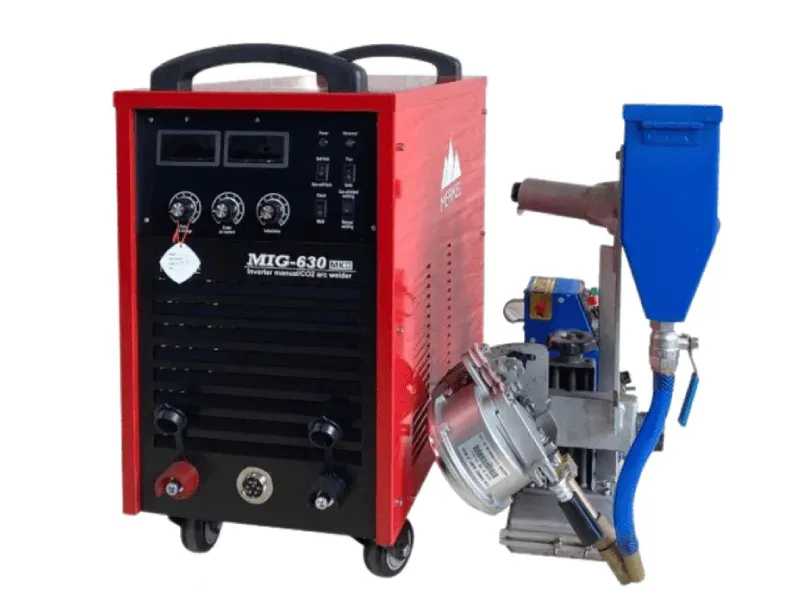

Một số loại máy hàn điện tử phổ biến
Sử dụng máy hàn MIG giúp giảm thiểu tối đa hiện tượng bắn tóe kim loại, từ đó tiết kiệm vật liệu và thời gian vệ sinh. Đây là giải pháp tối ưu cho các xưởng sản xuất quy mô lớn đòi hỏi hiệu suất cao và sự đồng nhất về chất lượng sản phẩm.
Tối ưu hóa thiết kế mạch điện cho môi trường khắc nghiệt
Trong môi trường công nghiệp tại Việt Nam, bụi bẩn và độ ẩm cao là kẻ thù số một của các bảng mạch điện tử. Các kỹ sư tại Vinafe luôn chú trọng vào việc phủ các lớp bảo vệ chuyên dụng lên bề mặt bo mạch để chống oxy hóa.
Việc bố trí các linh kiện trên bảng mạch cũng được tính toán kỹ lưỡng để tối ưu hóa luồng khí tản nhiệt từ quạt làm mát. Một thiết kế mạch điện thông minh sẽ giúp thiết bị hoạt động bền bỉ hơn 30% so với các thiết kế thông thường trong cùng điều kiện.

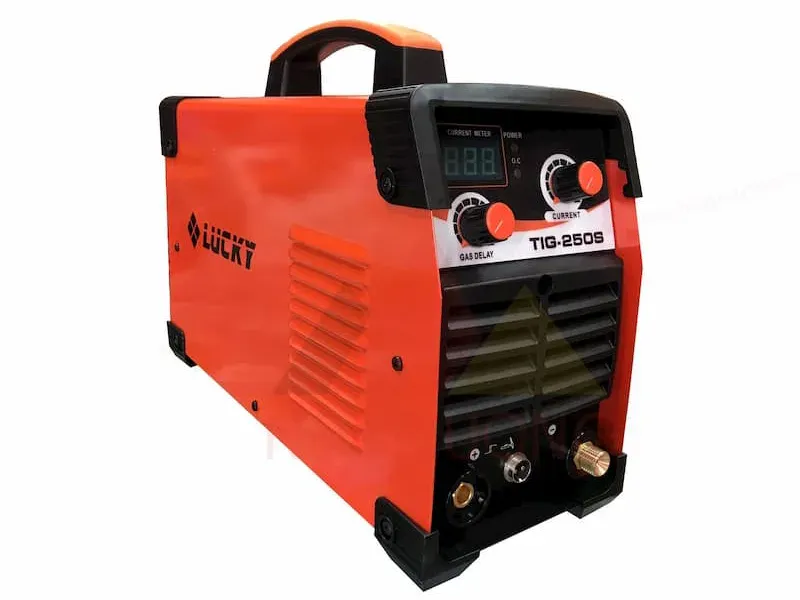

Một số loại máy hàn điện tử phổ biến
Chúng tôi tin rằng việc đầu tư vào chất lượng bo mạch ngay từ khâu thiết kế là điều kiện tiên quyết cho sự thành công. Vinafe luôn nỗ lực mang đến các giải pháp tích hợp hệ thống dựa trên nền tảng công nghệ viễn thông và công nghệ thông tin tiên tiến nhất.
Quy trình kiểm tra và sửa chữa mạch điện máy hàn chuyên nghiệp
Khi xảy ra sự cố, quy trình kiểm tra đầu tiên là đo đạc điện áp tại các tụ lọc nguồn chính để xác định tình trạng khối nguồn. Nếu điện áp DC 310V không ổn định, kỹ thuật viên cần kiểm tra cầu chỉnh lưu và các điện trở mồi đầu vào.
Tiếp theo là kiểm tra tín hiệu điều khiển tại chân các linh kiện công suất bằng dao động ký để đảm bảo dạng sóng xung vuông chuẩn. Bất kỳ sự méo dạng nào của tín hiệu điều khiển cũng có thể dẫn đến việc phá hủy linh kiện công suất chỉ trong vài mili giây.
Việc thay thế linh kiện cần phải tuân thủ đúng thông số kỹ thuật và chủng loại để đảm bảo sự đồng bộ cho hệ thống. Kỹ thuật viên cũng cần lưu ý làm sạch bụi bẩn và kiểm tra lại lớp keo tản nhiệt trước khi lắp đặt hoàn thiện thiết bị.
Vinafe – Đơn vị tiên phong trong giải pháp bo mạch kỹ thuật cao
Vinafe tự hào là nhà cung cấp dịch vụ tích hợp hệ thống hàng đầu tại Việt Nam với chuyên môn sâu về bo mạch. Chúng tôi không ngừng tìm kiếm các đối tác có cùng tầm nhìn để cùng phát triển các giải pháp công nghệ mang lại lợi ích cho khách hàng.
Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết cung cấp các sản phẩm máy hàn có mạch điện đạt tiêu chuẩn quốc tế. Mọi sản phẩm đều được kiểm định nghiêm ngặt về độ bền điện tử và khả năng chịu tải trước khi đưa ra thị trường.
Sứ mệnh của chúng tôi là mang lại giá trị thực tiễn cho ngành công nghiệp dân dụng và sản xuất thông qua các giải pháp kỹ thuật cao. Vinafe luôn sẵn sàng đồng hành cùng quý khách hàng trong việc triển khai các dự án trọng yếu và cung cấp dịch vụ hậu mãi chuyên nghiệp.
Tìm hiểu kỹ về mạch điện máy hàn điện tử không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn nâng cao kỹ năng bảo trì chuyên sâu. Sự am hiểu về cấu trúc bảng mạch điện tử chính là chìa khóa để vận hành các hệ thống máy hàn công nghiệp một cách an toàn và bền bỉ trong dài hạn.
