Cường độ dòng điện hiệu dụng trong mạch RLC là một trong những thông số nền tảng nhất của kỹ thuật điện. Việc tính toán chính xác giá trị này giúp kỹ sư đảm bảo sự vận hành ổn định cho các hệ thống máy móc phức tạp. cường độ dòng điện hiệu dụng trong mạch rlc đóng vai trò là chìa khóa để giải quyết các bài toán về năng lượng và công suất.
Dòng điện xoay chiều luôn thay đổi giá trị theo thời gian theo hàm số hình sin. Chúng ta cần một giá trị đại diện để đo lường khả năng sinh công tương đương với dòng điện một chiều. Giá trị này giúp chúng ta xác định mức độ tỏa nhiệt trên điện trở hoặc khả năng chịu tải của dây dẫn. Hiểu rõ về tổng trở, cảm kháng, dung kháng, độ lệch pha và công suất tiêu thụ sẽ giúp bạn làm chủ hoàn toàn các mạch điện xoay chiều.
Bản chất của cường độ dòng điện hiệu dụng trong mạch xoay chiều
Dòng điện xoay chiều không giữ nguyên cường độ như dòng điện một chiều truyền thống. Nó dao động liên tục giữa các cực trị dương và âm theo một tần số nhất định.
Cường độ dòng điện hiệu dụng được định nghĩa dựa trên tác dụng nhiệt của dòng điện. Nó là giá trị của một dòng điện một chiều khi đi qua cùng một điện trở sẽ tỏa ra cùng một lượng nhiệt.
Về mặt toán học, giá trị hiệu dụng được tính bằng cách lấy căn bậc hai của trung bình bình phương cường độ dòng điện tức thời. Đây chính là lý do giá trị này còn được gọi là cường độ dòng điện RMS.
Trong thực tế, các thiết bị đo điện như ampe kế xoay chiều luôn hiển thị giá trị hiệu dụng này. Bạn không thể sử dụng giá trị cực đại để tính toán trực tiếp các thiết bị bảo vệ mạch.

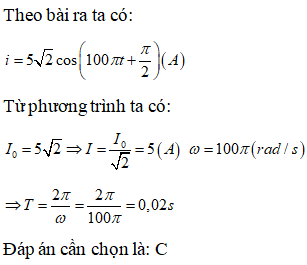

Sự khác biệt giữa giá trị cực đại và giá trị hiệu dụng được xác định qua căn bậc hai của số hai. Cụ thể, giá trị hiệu dụng bằng giá trị cực đại chia cho xấp xỉ 1,41.
Việc nắm vững khái niệm này giúp bạn tránh được các sai số nghiêm trọng khi thiết kế bo mạch. Nó đảm bảo các linh kiện không bị quá tải nhiệt trong quá trình hoạt động lâu dài.
Thành phần cấu tạo và đặc điểm của mạch RLC
Mạch RLC là sự kết hợp của ba thành phần cơ bản gồm điện trở thuần, cuộn cảm thuần và tụ điện. Mỗi thành phần này có cách phản ứng hoàn toàn khác nhau đối với dòng điện xoay chiều.
Điện trở thuần R là thành phần duy nhất tiêu thụ điện năng và biến đổi thành nhiệt năng. Nó không gây ra bất kỳ sự lệch pha nào giữa cường độ dòng điện và điện áp.
Cuộn cảm thuần L có đặc tính chống lại sự biến thiên của dòng điện thông qua hiện tượng tự cảm. Nó tạo ra một loại trở kháng đặc biệt gọi là cảm kháng, phụ thuộc trực tiếp vào tần số dòng điện.
Tụ điện C lại có khả năng tích trữ năng lượng dưới dạng điện trường giữa hai bản cực. Nó tạo ra dung kháng và có xu hướng cho dòng điện cao tần đi qua dễ dàng hơn.
Sự phối hợp giữa ba thành phần này tạo nên những đặc tính kỹ thuật vô cùng độc đáo. Chúng quyết định cách thức dòng điện phân phối và chuyển hóa năng lượng bên trong hệ thống.
Trong các giải pháp của Vinafe, việc lựa chọn chất lượng linh kiện RLC là ưu tiên hàng đầu. Điều này đảm bảo tính ổn định và tuổi thọ cho các hệ thống tích hợp CNTT và Viễn thông.

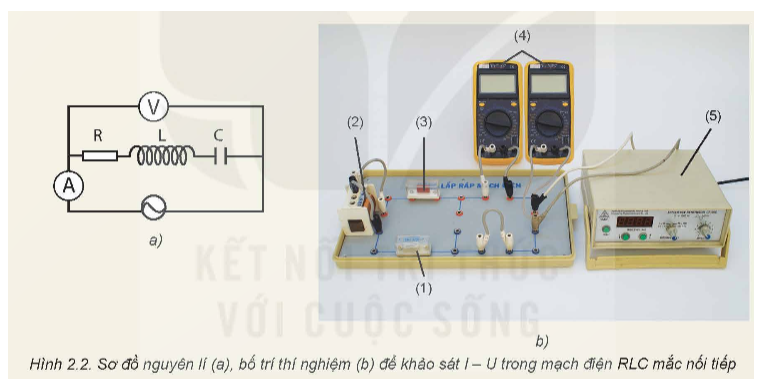

Công thức tính cường độ dòng điện hiệu dụng trong mạch RLC nối tiếp
Để tính cường độ dòng điện hiệu dụng trong mạch nối tiếp, trước tiên chúng ta cần xác định tổng trở của mạch. Tổng trở Z là đại diện cho sự cản trở dòng điện tổng hợp của cả ba linh kiện.
Công thức tính tổng trở Z được xây dựng dựa trên định lý Pythagoras trong giản đồ vectơ. Nó bằng căn bậc hai của tổng bình phương điện trở và hiệu số giữa cảm kháng với dung kháng.
Khi đã có giá trị tổng trở, bạn áp dụng định luật Ohm cho mạch điện xoay chiều. Cường độ dòng điện hiệu dụng bằng điện áp hiệu dụng của nguồn chia cho tổng trở Z của mạch.
Bạn cần lưu ý rằng cảm kháng và dung kháng có tác dụng triệt tiêu lẫn nhau về mặt pha. Nếu cảm kháng lớn hơn dung kháng, mạch sẽ mang tính cảm cảm và dòng điện trễ pha so với điện áp.
Ngược lại, nếu dung kháng chiếm ưu thế, mạch sẽ mang tính dung và dòng điện sớm pha hơn điện áp. Sự cân bằng giữa hai đại lượng này dẫn đến những hiện tượng vật lý thú vị khác.
Việc tính toán đúng cường độ dòng điện giúp bạn chọn đúng tiết diện dây dẫn cần thiết. Điều này đặc biệt quan trọng trong các dự án công nghiệp có quy mô công suất lớn.
Phân tích cường độ dòng điện hiệu dụng trong mạch RLC song song
Mạch RLC song song có cấu trúc phức tạp hơn so với mạch nối tiếp khi xét về mặt dòng điện. Trong sơ đồ này, điện áp đặt lên cả ba linh kiện là hoàn toàn giống nhau.
Cường độ dòng điện tổng trong mạch chính bằng tổng vectơ của các dòng điện đi qua từng nhánh. Bạn không được cộng các giá trị hiệu dụng một cách đại số vì chúng lệch pha nhau.
Dòng điện qua điện trở luôn cùng pha với điện áp nguồn tại mọi thời điểm. Trong khi đó, dòng điện qua cuộn cảm trễ pha một góc 90 độ so với điện áp.
Dòng điện qua tụ điện lại sớm pha một góc 90 độ so với điện áp đặt vào hai đầu tụ. Sự đối nghịch về pha giữa nhánh cảm và nhánh dung tạo ra hiệu ứng bù trừ dòng điện.
Tổng trở của mạch song song được tính thông qua nghịch đảo của tổng các nghịch đảo bình phương các trở kháng. Công thức này đòi hỏi sự chính xác tuyệt đối trong các phép tính số phức.
Cường độ dòng điện hiệu dụng trong mạch chính sẽ đạt giá trị cực tiểu khi xảy ra sự cân bằng pha. Điều này thường được ứng dụng để lọc các tần số không mong muốn trong mạch viễn thông.
Hiện tượng cộng hưởng điện và những tác động thực tế
Cộng hưởng điện xảy ra khi cảm kháng bằng đúng với dung kháng trong mạch RLC nối tiếp. Tại thời điểm này, tổng trở của mạch đạt giá trị nhỏ nhất và bằng đúng điện trở thuần R.
Khi tổng trở nhỏ nhất, cường độ dòng điện hiệu dụng trong mạch sẽ đạt giá trị cực đại. Điều này có thể gây ra những nguy hiểm nếu hệ thống không được thiết kế để chịu tải lớn.
Tần số xảy ra hiện tượng này được gọi là tần số cộng hưởng của mạch. Nó phụ thuộc hoàn toàn vào giá trị của độ tự cảm L và điện dung C của tụ điện.
Trong các mạch thu sóng radio, cộng hưởng giúp chúng ta chọn lọc được tín hiệu từ một đài phát cụ thể. Mạch sẽ thu được năng lượng lớn nhất từ sóng điện từ có tần số trùng với tần số cộng hưởng.
Tuy nhiên, trong các hệ thống điện công nghiệp, cộng hưởng không kiểm soát có thể gây cháy nổ. Điện áp trên cuộn cảm hoặc tụ điện có thể tăng cao gấp nhiều lần điện áp nguồn.
Vinafe luôn thực hiện các kiểm tra giả lập để tránh cộng hưởng có hại trong các hệ thống tích hợp. Chúng tôi tối ưu hóa thông số linh kiện để đảm bảo an toàn tuyệt đối cho người vận hành.
Vai trò của tần số đối với cường độ dòng điện hiệu dụng
Tần số của nguồn điện xoay chiều ảnh hưởng trực tiếp đến giá trị của cảm kháng và dung kháng. Khi tần số tăng cao, cảm kháng của cuộn dây sẽ tăng lên theo tỉ lệ thuận.
Điều này làm cho cuộn cảm trở nên cản trở dòng điện mạnh mẽ hơn ở các tần số cao. Ngược lại, dung kháng của tụ điện lại giảm xuống khi tần số của dòng điện tăng lên.
Tụ điện hoạt động như một vật dẫn tốt cho các tín hiệu cao tần nhưng lại chặn dòng điện một chiều. Sự thay đổi này làm cho tổng trở của mạch RLC biến thiên không ngừng theo tần số.
Khi tổng trở thay đổi, cường độ dòng điện hiệu dụng cũng sẽ thay đổi theo quy luật tương ứng. Bạn có thể vẽ biểu đồ sự phụ thuộc của dòng điện vào tần số để tìm điểm hoạt động tối ưu.
Đường cong đáp ứng tần số này rất quan trọng trong thiết kế các bộ lọc âm thanh và hình ảnh. Nó giúp loại bỏ các sóng hài bậc cao gây nhiễu cho các thiết bị điện tử nhạy cảm.
Việc điều chỉnh tần số cũng là phương pháp chính để điều khiển tốc độ các động cơ điện xoay chiều. Các bộ biến tần hiện đại dựa trên nguyên lý này để tối ưu hóa hiệu suất năng lượng.
Ảnh hưởng của các loại tổn hao năng lượng trong mạch RLC
Không có mạch RLC nào là lý tưởng hoàn toàn trong điều kiện vận hành thực tế. Cuộn cảm luôn có một lượng điện trở nội nhỏ do dây quấn gây ra sự tỏa nhiệt đáng kể.
Tụ điện cũng có các dòng điện rò qua lớp điện môi làm tiêu hao một phần năng lượng nhỏ. Những yếu tố này làm cho cường độ dòng điện hiệu dụng thực tế thấp hơn giá trị lý thuyết.
Điện trở thuần R là nơi xảy ra tổn hao năng lượng chính dưới dạng hiệu ứng Joule-Lenz. Nhiệt lượng tỏa ra tỉ lệ thuận với bình phương cường độ dòng điện hiệu dụng và thời gian chạy.
Trong thiết kế công nghiệp, việc quản lý nhiệt độ là yếu tố sống còn đối với độ bền linh kiện. Quá nhiệt sẽ làm thay đổi trị số của điện trở và làm hỏng lớp cách điện của cuộn dây.
Chúng ta sử dụng hệ số phẩm chất Q để đánh giá mức độ lý tưởng của một mạch RLC. Hệ số Q càng cao chứng tỏ tổn hao năng lượng trong mạch càng thấp và độ chọn lọc càng tốt.
Vinafe cam kết sử dụng các vật liệu có tổn hao thấp nhất trong các sản phẩm bo mạch của mình. Điều này giúp giảm chi phí vận hành và nâng cao hiệu quả kinh tế cho khách hàng.
Ứng dụng trong các bộ lọc tín hiệu và xử lý thông tin
Mạch RLC là thành phần cốt lõi để tạo ra các bộ lọc thông thấp, thông cao và thông dải. Các bộ lọc này giúp tách biệt các thành phần tần số khác nhau từ một hỗn hợp tín hiệu phức tạp.
Bộ lọc thông thấp cho phép các tín hiệu tần số thấp đi qua và chặn các nhiễu cao tần. Nó bảo vệ các mạch xử lý dữ liệu khỏi những xung điện áp đột ngột từ lưới điện.
Bộ lọc thông cao lại cho phép các tín hiệu cao tần đi qua và loại bỏ các thành phần một chiều. Ứng dụng này cực kỳ phổ biến trong các hệ thống truyền tải âm thanh và radio.
Bộ lọc thông dải chỉ cho phép một dải tần số nhất định đi qua mạch xử lý chính. Đây là nguyên lý cơ bản giúp các thiết bị viễn thông có thể hoạt động ổn định trên các băng tần khác nhau.
Cường độ dòng điện hiệu dụng trong các nhánh của bộ lọc quyết định biên độ của tín hiệu đầu ra. Việc điều chỉnh giá trị R, L, C cho phép kiểm soát độ dốc của đường đặc tính bộ lọc.
Vinafe đã tích hợp các bộ lọc RLC tiên tiến vào các giải pháp CNTT – Viễn thông tại Việt Nam. Điều này đảm bảo dữ liệu luôn được truyền tải với độ tin cậy và tốc độ cao nhất.

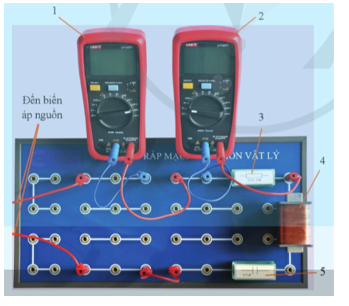

Phương pháp đo lường cường độ dòng điện hiệu dụng chính xác
Để đo cường độ dòng điện hiệu dụng, bạn cần sử dụng các thiết bị đo hỗ trợ công nghệ True RMS. Các ampe kế thông thường chỉ đo chính xác khi dòng điện có dạng hình sin hoàn hảo.
Trong các mạch điện tử hiện đại, dòng điện thường có dạng sóng biến dạng do các linh kiện bán dẫn. Thiết bị đo True RMS có khả năng tính toán giá trị hiệu dụng dựa trên mọi dạng sóng thực tế.
Khi đo, bạn phải mắc ampe kế nối tiếp với đoạn mạch cần xác định cường độ dòng điện. Nội trở của thiết bị đo phải rất nhỏ để không làm thay đổi đặc tính ban đầu của mạch.
Sử dụng máy hiện sóng (Oscilloscope) là phương pháp trực quan nhất để quan sát dạng sóng dòng điện. Từ đồ thị hiển thị, bạn có thể tính toán được cả giá trị cực đại và độ lệch pha.
Việc đo lường cần được thực hiện ở nhiều điểm tần số khác nhau để kiểm tra đáp ứng của mạch. Điều này giúp phát hiện các điểm bất thường hoặc nguy cơ xảy ra cộng hưởng không mong muốn.
Đội ngũ kỹ thuật của chúng tôi luôn tuân thủ các tiêu chuẩn đo lường quốc tế khắt khe nhất. Mỗi sản phẩm bo mạch trước khi xuất xưởng đều trải qua quy trình kiểm thử dòng điện nghiêm ngặt.
Tối ưu hóa hệ số công suất thông qua cường độ dòng điện
Hệ số công suất cos phi cho biết hiệu quả sử dụng điện năng của toàn bộ mạch RLC. Khi cường độ dòng điện và điện áp lệch pha nhau càng lớn, công suất phản kháng sẽ càng tăng.
Công suất phản kháng không sinh công có ích nhưng vẫn gây ra dòng điện chạy trong dây dẫn. Điều này làm tăng cường độ dòng điện hiệu dụng tổng cộng và gây lãng phí năng lượng trên đường dây.
Để tối ưu hóa, chúng ta thường sử dụng các tụ điện bù để triệt tiêu phần cảm kháng của động cơ. Khi đó, dòng điện hiệu dụng sẽ giảm xuống trong khi công suất hữu ích vẫn giữ nguyên.
Việc nâng cao hệ số công suất giúp giảm tổn thất điện năng và giảm chi phí tiền điện hàng tháng. Các nhà máy công nghiệp lớn luôn có hệ thống tụ bù tự động để kiểm soát thông số này.
Cường độ dòng điện hiệu dụng sau khi được bù sẽ chảy đều hơn và ít gây sụt áp trên lưới. Đây là một phần quan trọng trong các giải pháp tích hợp hệ thống tiết kiệm năng lượng của Vinafe.
Hiểu về sự tương tác pha giữa các linh kiện giúp chúng ta thiết kế những hệ thống điện thông minh. Chúng không chỉ hoạt động mạnh mẽ mà còn cực kỳ thân thiện với môi trường và lưới điện quốc gia.
Những lưu ý khi thiết kế bo mạch RLC cao tần
Trong các ứng dụng cao tần, các linh kiện R, L, C không còn hoạt động theo cách đơn giản như thông thường. Các hiệu ứng ký sinh bắt đầu xuất hiện và ảnh hưởng mạnh mẽ đến cường độ dòng điện hiệu dụng.
Bản thân các đường dẫn trên bo mạch cũng có độ tự cảm và điện dung ký sinh đáng kể. Nếu không được tính toán kỹ, chúng sẽ tạo ra những mạch RLC ngoài ý muốn gây nhiễu tín hiệu.
Việc bố trí linh kiện trên PCB cần tuân thủ các quy tắc về khoảng cách và mặt phẳng tiếp địa. Điều này giúp giảm thiểu sự tương tác từ trường giữa các cuộn cảm nằm gần nhau.
Sử dụng các linh kiện dán (SMD) giúp giảm bớt độ dài chân linh kiện và các tổn hao ký sinh. Cường độ dòng điện hiệu dụng trong các mạch này thường rất nhỏ nhưng yêu cầu độ chính xác cực cao.
Vinafe với hơn 5 năm kinh nghiệm luôn tiên phong trong việc xử lý các thách thức thiết kế cao tần. Chúng tôi sử dụng các phần mềm mô phỏng tiên tiến để dự đoán chính xác dòng điện trong mọi điều kiện.
Đầu tư nghiên cứu phát triển các giải pháp bo mạch kỹ thuật cao là kim chỉ nam của chúng tôi. Mỗi sơ đồ mạch được tối ưu để đạt được hiệu suất truyền tải tín hiệu tối đa với nhiễu thấp nhất.
Việc làm chủ thông số cường độ dòng điện hiệu dụng trong mạch RLC là nền tảng của sự thành công. Nó cho phép chúng tôi tạo ra những sản phẩm chất lượng cao, đáp ứng nhu cầu khắt khe của ngành công nghiệp.
Chúng tôi luôn sẵn sàng đồng hành cùng đối tác để mang đến những giá trị thực tiễn cho khách hàng. Sự hiểu biết sâu sắc về kỹ thuật điện là cam kết của Vinafe về chất lượng và sự chuyên nghiệp.
Cường độ dòng điện hiệu dụng trong mạch RLC không chỉ là một con số trên máy đo điện tử. Nó phản ánh toàn bộ sức khỏe và hiệu suất làm việc của hệ thống tích hợp mà bạn đang vận hành. Hãy đảm bảo rằng mọi phép tính và thiết kế của bạn đều dựa trên những nguyên lý vật lý vững chắc nhất. Điều này sẽ giúp thiết bị của bạn bền bỉ hơn và hoạt động chính xác trong mọi môi trường khắc nghiệt.
