Cảm biến điện dung omron đóng vai trò then chốt trong các hệ thống tự động hóa hiện đại nhờ khả năng phát hiện vật thể không tiếp xúc. Thiết bị này cho phép nhận diện đa dạng các loại vật liệu từ kim loại đến các vật thể phi kim như nhựa, chất lỏng và gỗ. cảm biến điện dung omron thể hiện ưu thế vượt trội về độ bền và tính chính xác trong nhiều môi trường sản xuất khắc nghiệt. Việc ứng dụng dòng cảm biến này giúp tối ưu hóa quy trình kiểm soát và nâng cao hiệu suất vận hành cho toàn bộ dây chuyền. Đội ngũ kỹ thuật luôn ưu tiên lựa chọn thiết bị này để đảm bảo tính ổn định hệ thống. Các giải pháp tự động hóa ngày nay không thể thiếu sự hiện diện của những linh kiện chất lượng cao này.
Tổng quan về công nghệ cảm biến điện dung Omron

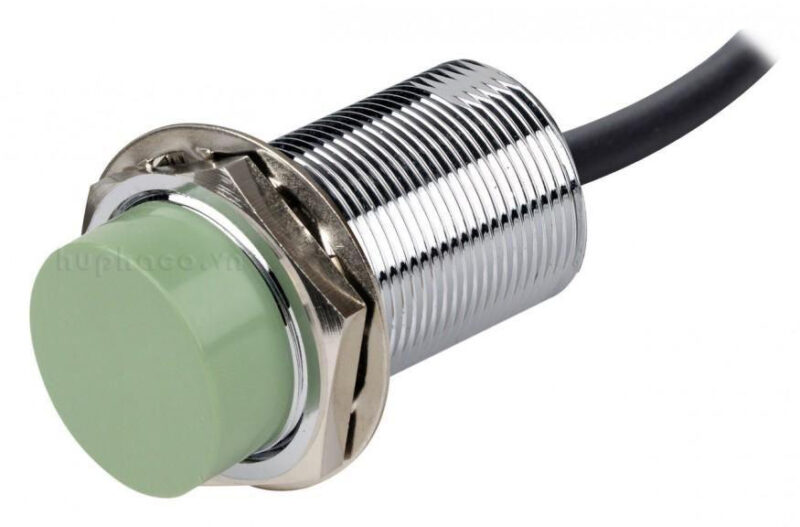

Cảm biến điện dung là loại thiết bị cảm nhận sự thay đổi điện dung giữa đầu cảm biến và vật thể cần phát hiện. Khi vật thể tiến lại gần mặt cảm biến, điện dung của hệ thống thay đổi và kích hoạt tín hiệu đầu ra.
Dòng sản phẩm của Omron nổi tiếng với khả năng chống nhiễu cực tốt và độ nhạy cao. Người dùng có thể dễ dàng điều chỉnh khoảng cách phát hiện thông qua bộ phận biến trở tích hợp trên thân máy.
Cấu tạo của thiết bị thường bao gồm vỏ nhựa kỹ thuật cao hoặc kim loại bền bỉ. Các linh kiện bên trong được bảo vệ nghiêm ngặt để hoạt động tốt trong môi trường ẩm ướt hoặc bụi bẩn.
Hệ thống điều khiển sẽ nhận tín hiệu từ cảm biến để thực hiện các lệnh logic tiếp theo. Điều này giúp loại bỏ hoàn toàn các sai sót do thao tác thủ công gây ra trong quá trình sản xuất.
Đặc điểm kỹ thuật nổi bật của dòng E2K-X
Dòng E2K-X là một trong những sản phẩm tiêu biểu nhất thuộc phân khúc cảm biến điện dung omron chất lượng cao. Sản phẩm này được thiết kế theo dạng hình trụ truyền thống với nhiều kích thước ren khác nhau.
Người dùng có thể lựa chọn các kích thước phổ biến như M12, M18 hoặc M30 tùy theo không gian lắp đặt. Mỗi kích thước sẽ tương ứng với một khoảng cách cảm nhận vật thể riêng biệt và đặc thù.
Cấu trúc không che chắn (unshielded) giúp thiết bị mở rộng vùng phát hiện ra xung quanh đầu cảm biến. Đặc điểm này rất hữu ích khi cần phát hiện các vật thể có kích thước lớn hoặc hình dạng không cố định.
Thiết bị hỗ trợ cả hai loại nguồn điện chính là dòng điện một chiều DC và dòng điện xoay chiều AC. Sự linh hoạt này giúp cảm biến dễ dàng tích hợp vào nhiều loại tủ điện công nghiệp khác nhau.
Vỏ ngoài của dòng E2K-X thường làm bằng nhựa chịu nhiệt và chống ăn mòn hóa học tốt. Khả năng bảo vệ đạt tiêu chuẩn IP66 giúp thiết bị hoạt động an toàn dưới các tia nước mạnh.
Phân tích chi tiết model E2K-X15 với khoảng cách 15mm
Model E2K-X15 sở hữu kích thước ren M30, đây là kích thước lớn nhất trong dòng sản phẩm này. Khoảng cách phát hiện của thiết bị đạt mức 15 mm, phù hợp cho các ứng dụng cần độ hở an toàn lớn.
Các biến thể như E2K-X15ME1 sử dụng đầu ra NPN với chế độ hoạt động thường mở (NO). Loại này thường được dùng trong các mạch điều khiển logic sử dụng mức điện áp âm làm tín hiệu chung.
Nếu hệ thống yêu cầu tín hiệu mức dương, người dùng nên chọn model E2K-X15MF1 với đầu ra PNP. Sự đa dạng về loại đầu ra giúp kỹ sư điện không cần sử dụng thêm các rơ le chuyển đổi trung gian.
Đối với các ứng dụng sử dụng điện lưới trực tiếp, model E2K-X15MY1 là sự lựa chọn hoàn hảo nhất. Thiết bị này hoạt động với 2 dây dẫn AC, đơn giản hóa quá trình đi dây và lắp đặt tại hiện trường.
Khoảng cách 15 mm cho phép cảm biến phát hiện được các vật thể chuyển động nhanh mà không lo va chạm. Đây là yếu tố cực kỳ quan trọng trong các dây chuyền đóng gói thực phẩm hoặc chiết rót chất lỏng.
Tìm hiểu dòng cảm biến E2K-X8 kích thước M18
Dòng E2K-X8 là giải pháp trung hòa giữa kích thước gọn nhẹ và hiệu suất phát hiện mạnh mẽ. Với ren M18, thiết bị này dễ dàng lắp đặt vào các lỗ chờ tiêu chuẩn trên máy móc công nghiệp.
Khoảng cách phát hiện 8 mm là mức lý tưởng cho các ứng dụng nhận diện vị trí cánh tay robot. Độ chính xác lặp lại cao giúp thiết bị duy trì sai số ở mức tối thiểu sau hàng triệu lần tác động.
Các model như E2K-X8ME1 (NPN) và E2K-X8MF1 (PNP) hỗ trợ dải điện áp DC rộng từ 10 đến 30V. Điều này bảo vệ cảm biến khỏi các sự cố sụt áp đột ngột trong lưới điện nhà máy.
Phiên bản E2K-X8MY2 cung cấp ngõ ra thường đóng (NC) giúp giám sát an toàn cho các thiết bị dừng khẩn cấp. Tín hiệu luôn ở trạng thái cao khi chưa có vật cản, đảm bảo hệ thống luôn được kiểm soát chặt chẽ.
Dây cáp đúc sẵn có độ dài tiêu chuẩn 2 mét hoặc 5 mét tùy theo mã hàng cụ thể. Lớp vỏ dây làm bằng nhựa PVC mềm dẻo, chống đứt ngầm hiệu quả khi máy móc rung lắc thường xuyên.
Ưu điểm của model E2K-X4 kích thước M12 nhỏ gọn
Đối với những không gian cực kỳ hạn chế, model E2K-X4 với kích thước M12 là giải pháp cứu cánh tuyệt vời. Đường kính nhỏ giúp thiết bị có thể len lỏi vào sâu bên trong các bộ phận chi tiết của máy.
Khoảng cách cảm nhận 4 mm tuy ngắn nhưng lại cực kỳ ổn định đối với các vật thể nhỏ. Thiết bị thường được dùng để phát hiện sự có mặt của các linh kiện điện tử trên băng tải.
E2K-X4ME1 cung cấp ngõ ra NPN với tần số đáp ứng nhanh, xử lý được các vật thể di chuyển ở tốc độ cao. Các kỹ sư thường ứng dụng model này trong các bài toán đếm sản phẩm tự động.
Chế độ ngõ ra NC trên model E2K-X4MY2 giúp phát hiện các sự cố đứt dây hoặc mất nguồn ngay lập tức. Tính năng này giúp tăng cường độ tin cậy cho các quy trình sản xuất yêu cầu an toàn nghiêm ngặt.
Trọng lượng siêu nhẹ của cảm biến giúp giảm tải trọng cho các giá đỡ di động hoặc trục máy. Khả năng chịu rung động của dòng M12 này cũng được đánh giá cao hơn so với các dòng lớn hơn.

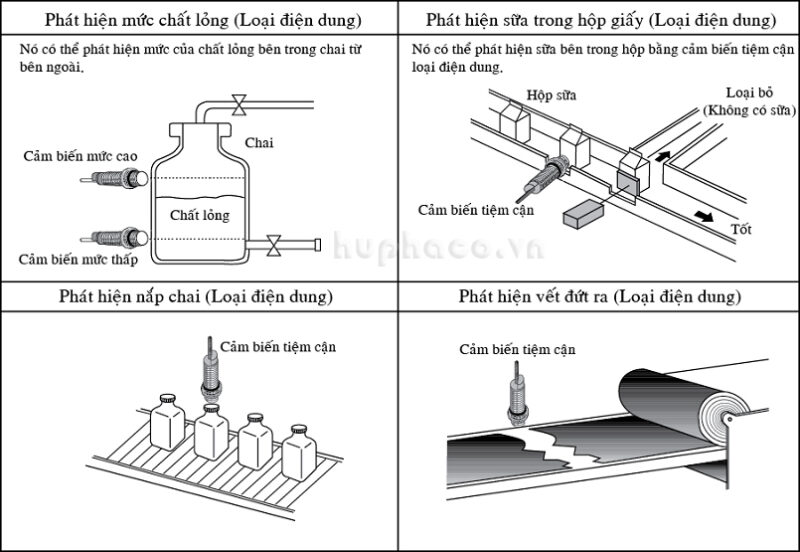

Nguyên lý hoạt động và ứng dụng thực tế
Cảm biến điện dung hoạt động dựa trên sự thay đổi hằng số điện môi trong vùng nhạy cảm. Khi vật thể là kim loại, điện dung tăng mạnh do đặc tính dẫn điện của vật liệu.
Đối với các vật liệu phi kim như nước, nhựa hay thủy tinh, cảm biến vẫn hoạt động tốt nhờ hằng số điện môi riêng. Điều này cho phép thiết bị nhìn xuyên qua thành bình nhựa để phát hiện mực chất lỏng bên trong.
Trong ngành thực phẩm, thiết bị được dùng để kiểm tra xem chai đã được đổ đầy nước hay chưa. Nó cũng giúp phát hiện các hạt ngũ cốc hoặc bột mịn trong các bồn chứa dung tích lớn.
Ngành sản xuất bao bì tận dụng cảm biến để phát hiện các lỗi dán nhãn hoặc thiếu sản phẩm trong hộp. Khả năng phát hiện không tiếp xúc giúp bề mặt sản phẩm luôn được giữ gìn thẩm mỹ tuyệt đối.
Trong công nghiệp hóa chất, vỏ nhựa của cảm biến giúp nó chống lại sự ăn mòn từ hơi axit. Thiết bị đảm bảo hoạt động bền bỉ mà không cần bảo trì thường xuyên như các loại công tắc hành trình cơ khí.
Hướng dẫn lắp đặt và đấu nối an toàn
Khi lắp đặt cảm biến điện dung omron, người dùng cần lưu ý khoảng cách giữa các cảm biến gần nhau. Việc lắp quá sát có thể gây nhiễu chéo, dẫn đến các tín hiệu giả gây sai lệch hệ thống.
Đối với dòng DC 3 dây, dây màu nâu nối vào cực dương, dây màu xanh nối vào cực âm. Dây màu đen là dây tín hiệu ngõ ra để kết nối trực tiếp với bộ điều khiển PLC.
Dòng AC 2 dây yêu cầu kết nối nối tiếp với tải để tránh tình trạng ngắn mạch gây cháy hỏng cảm biến. Người dùng phải kiểm tra kỹ điện áp nguồn trước khi cấp điện để đảm bảo không vượt quá định mức.
Mặt cảm biến cần được vệ sinh định kỳ để loại bỏ lớp bụi bẩn hoặc dầu mỡ bám dính. Lớp bẩn quá dày có thể làm thay đổi điện dung bề mặt và gây ra hiện tượng báo ảo liên tục.
Cần sử dụng các đai ốc đi kèm để cố định thiết bị một cách chắc chắn trên giá đỡ. Lực siết quá mạnh có thể làm nứt vỏ nhựa, vì vậy cần tuân thủ thông số mô-men xoắn từ nhà sản xuất.
So sánh cảm biến điện dung và cảm biến tiệm cận cảm ứng
Cảm biến tiệm cận cảm ứng (như dòng E2F) chỉ có thể phát hiện được các vật thể bằng kim loại. Trong khi đó, cảm biến điện dung có khả năng nhận diện mọi loại vật thể có hằng số điện môi.
Khoảng cách phát hiện của cảm biến điện dung thường ngắn hơn so với các dòng cảm biến quang học tầm xa. Tuy nhiên, nó lại không bị ảnh hưởng bởi màu sắc hoặc độ bóng bề mặt của vật thể.
Cảm biến điện dung nhạy cảm với độ ẩm môi trường hơn so với cảm biến cảm ứng kim loại. Người dùng cần hiệu chỉnh độ nhạy cẩn thận nếu sử dụng trong môi trường có sương muối hoặc hơi nước dày đặc.
Về giá thành, dòng điện dung thường có chi phí cao hơn một chút do mạch điện bên trong phức tạp hơn. Đổi lại, tính đa năng trong việc phát hiện vật liệu mang lại giá trị kinh tế cao cho doanh nghiệp.
Dòng E2F có vỏ bọc kim loại chắc chắn hơn, phù hợp cho các vị trí có nguy cơ va đập cơ học cao. Việc lựa chọn loại nào phụ thuộc hoàn toàn vào vật liệu cần phát hiện và môi trường làm việc cụ thể.
Cách hiệu chỉnh độ nhạy để đạt kết quả tốt nhất
Hầu hết các dòng cảm biến điện dung omron đều được trang bị một biến trở nhỏ ở phía sau thân máy. Biến trở này cho phép điều chỉnh ngưỡng kích hoạt để phù hợp với từng loại vật liệu cụ thể.
Để hiệu chỉnh, hãy đặt vật thể cần phát hiện ở khoảng cách mong muốn trước mặt cảm biến. Xoay biến trở từ từ cho đến khi đèn chỉ thị trạng thái chuyển sang màu đỏ hoặc xanh.
Sau đó, hãy lấy vật thể ra để kiểm tra xem cảm biến có tự động ngắt tín hiệu hay không. Nếu cảm biến vẫn báo có vật, hãy giảm độ nhạy xuống một chút để loại bỏ nhiễu từ môi trường xung quanh.
Quá trình này cần được thực hiện lặp lại vài lần để tìm ra điểm làm việc tối ưu nhất. Lưu ý không nên xoay quá mạnh tay vì có thể làm hỏng linh kiện biến trở nhạy cảm bên trong.
Đối với việc phát hiện mực nước trong bình, hãy hiệu chỉnh sao cho cảm biến không báo khi bình rỗng. Khi nước dâng lên ngang tầm cảm biến, tín hiệu phải được kích hoạt ngay lập tức và chính xác.
Tầm quan trọng của việc chọn đúng chiều dài cáp
Omron cung cấp hai lựa chọn phổ biến về chiều dài dây cáp là 2 mét và 5 mét cho mỗi model. Việc chọn đúng chiều dài giúp tiết kiệm chi phí và giảm thiểu các mối nối trung gian không cần thiết.
Dây cáp 5 mét cực kỳ hữu ích cho các máy móc có kích thước lớn hoặc cần đi dây qua các máng cáp dài. Hạn chế mối nối giúp tín hiệu truyền về bộ điều khiển luôn sạch và không bị suy hao điện áp.
Nếu vị trí lắp đặt gần tủ điện, dây cáp 2 mét sẽ giúp không gian bên trong tủ gọn gàng hơn. Việc quản lý dây dẫn khoa học cũng giúp quá trình sửa chữa và bảo trì diễn ra nhanh chóng.
Chất liệu vỏ cáp có khả năng chịu dầu và nhiệt độ cao, bảo vệ lõi đồng bên trong khỏi bị oxy hóa. Người dùng nên tránh kéo căng dây quá mức hoặc gập dây ở góc quá hẹp để bảo vệ tuổi thọ cáp.
Trong một số trường hợp đặc biệt, người dùng có thể yêu cầu đặt hàng các phiên bản dây dài hơn. Tuy nhiên, cần lưu ý đến vấn đề sụt áp trên đường dây nếu chiều dài vượt quá giới hạn khuyến cáo.
Các tiêu chuẩn chất lượng và độ tin cậy của Omron
Mọi sản phẩm cảm biến của Omron đều trải qua các quy trình kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng. Các tiêu chuẩn quốc tế như CE, UL luôn được hãng tuân thủ đầy đủ để đảm bảo an toàn.
Thiết kế mạch bảo vệ ngược cực giúp ngăn ngừa hỏng hóc nếu người dùng vô tình đấu sai dây nguồn. Tính năng bảo vệ ngắn mạch ngõ ra cũng được tích hợp để bảo vệ thiết bị khi có sự cố tải.
Độ bền cơ học của thiết bị cho phép nó chịu được những cú sốc mạnh và rung động liên tục từ máy móc. Tuổi thọ của cảm biến có thể kéo dài nhiều năm nếu được sử dụng đúng cách trong môi trường phù hợp.
Khả năng tương thích điện từ (EMC) giúp cảm biến không bị ảnh hưởng bởi sóng vô tuyến hoặc các biến tần gần đó. Đây là ưu điểm lớn giúp hệ thống luôn hoạt động ổn định mà không xảy ra các lỗi vặt khó chịu.
Việc đầu tư vào sản phẩm chính hãng mang lại sự an tâm tuyệt đối cho các đơn vị vận hành nhà máy. Chính sách bảo hành toàn cầu và hỗ trợ kỹ thuật tận tình là điểm cộng lớn của thương hiệu này.
Phân tích các mã hàng phổ biến trong bảng dữ liệu
Dựa trên bảng thông số, chúng ta thấy sự phân chia rõ rệt giữa các mã hàng theo loại đầu ra. Ví dụ, mã E2K-X15ME1 2M xác định rõ kích thước M30, ngõ ra NPN, NO và dây dài 2 mét.
Sự khác biệt giữa mã ME1 và ME2 nằm ở chế độ hoạt động thường mở hoặc thường đóng. Kỹ sư cần kiểm tra kỹ bản vẽ thiết kế để chọn đúng mã hàng phù hợp với kịch bản điều khiển.
Dòng MY1 và MY2 dành cho các ứng dụng AC thường có thiết kế 2 dây đơn giản nhưng cần chú ý công suất tải. Các mã hàng này thường được sử dụng trong các mạch điện cũ hoặc các hệ thống điều khiển đơn giản.
Các mã có thêm số “5M” ở cuối ký hiệu cho biết đây là phiên bản có dây cáp dài 5 mét. Điều này rất quan trọng khi thực hiện báo giá hoặc đặt mua vật tư cho các dự án lắp đặt quy mô lớn.
Ngoài dòng E2K, bảng dữ liệu còn nhắc đến dòng E2F là loại cảm biến tiệm cận cảm ứng kim loại. Việc hiểu rõ ký hiệu mã hàng giúp người mua tránh được các sai sót gây lãng phí thời gian và tiền bạc.
Vinafe – Đối tác cung cấp giải pháp bo mạch và cảm biến uy tín
Vinafe là đơn vị có nhiều năm kinh nghiệm trong việc cung cấp các giải pháp tích hợp hệ thống tiên tiến. Chúng tôi hiểu rõ tầm quan trọng của các linh kiện như cảm biến điện dung omron trong sản xuất.
Với hơn 5 năm triển khai các dự án trọng yếu, Vinafe luôn cam kết mang đến những sản phẩm chất lượng nhất. Chúng tôi không ngừng đầu tư nghiên cứu để tích hợp các loại cảm biến hiện đại vào hệ thống điều khiển.
Sứ mệnh của chúng tôi là trở thành nhà cung cấp giải pháp dịch vụ tích hợp hệ thống hàng đầu Việt Nam. Sự thành công của khách hàng chính là thước đo chính xác nhất cho giá trị mà chúng tôi mang lại.
Chúng tôi luôn tìm kiếm những đối tác có cùng tầm nhìn để cùng nhau tạo nên những bước đột phá mới. Vinafe luôn sẵn sàng hỗ trợ kỹ thuật chuyên sâu để khách hàng khai thác tối đa công năng thiết bị.
Tại iottuonglai.com, quý khách có thể tìm thấy nhiều thông tin hữu ích về các công nghệ cảm biến mới nhất. Chúng tôi luôn cập nhật những xu hướng tự động hóa hiện đại để phục vụ cộng đồng kỹ thuật Việt Nam.
Tương lai của công nghệ cảm biến điện dung trong IoT
Trong kỷ nguyên IoT, các cảm biến không chỉ đóng vai trò nhận diện mà còn phải truyền tải dữ liệu thông minh. Các thế hệ cảm biến tương lai sẽ tích hợp các giao thức truyền thông như IO-Link.
Điều này cho phép người quản lý giám sát trạng thái của cảm biến từ xa thông qua mạng internet. Việc chẩn đoán sự cố sẽ trở nên dễ dàng hơn nhờ các dữ liệu thời gian thực gửi về trung tâm.
Công nghệ AI cũng sẽ được áp dụng để phân tích các thay đổi nhỏ trong tín hiệu điện dung. Điều này giúp phát hiện các dấu hiệu hư hỏng tiềm ẩn của máy móc trước khi sự cố thực sự xảy ra.
Kích thước của các cảm biến sẽ ngày càng thu nhỏ hơn nữa nhưng vẫn giữ được hiệu suất mạnh mẽ. Việc tiêu thụ năng lượng thấp cũng là một mục tiêu quan trọng để phù hợp với các thiết bị không dây.
Omron vẫn đang đi đầu trong cuộc đua công nghệ này với những cải tiến không ngừng nghỉ hàng năm. Sự kết hợp giữa cảm biến truyền thống và nền tảng CNTT sẽ mở ra nhiều cơ hội mới cho ngành công nghiệp.
Việc ứng dụng cảm biến điện dung omron là bước đi chiến lược để hiện đại hóa mọi quy trình sản xuất tự động. Thiết bị này không chỉ đơn thuần là linh kiện điện tử mà còn là “mắt thần” giúp doanh nghiệp kiểm soát chất lượng sản phẩm một cách tuyệt đối. Đầu tư vào các dòng sản phẩm chất lượng từ Omron sẽ mang lại giá trị bền vững và tính ổn định lâu dài cho mọi hệ thống công nghiệp hiện nay. cảm biến điện dung omron chính là sự lựa chọn hàng đầu của các chuyên gia.
