Mạch điện tử PCB (Printed Circuit Board) là nền tảng vật lý không thể thiếu, đóng vai trò cốt lõi trong mọi thiết bị điện tử hiện đại. Đây không chỉ là một đế đỡ đơn thuần; PCB còn là hệ thống kết nối phức tạp, nơi các linh kiện điện tử được sắp xếp và liên kết chặt chẽ. Việc thiết kế mạch điện là gì luôn được coi là bước đầu tiên và quan trọng nhất để biến một ý tưởng điện tử thành sản phẩm thực tế. Nó đảm bảo sự ổn định, tin cậy và hiệu suất cao của thiết bị. Ngày nay, sự phát triển của PCB gắn liền với tiến trình của công nghệ lắp ráp SMT và đòi hỏi kỹ thuật cao trong việc tạo ra các lớp đồng dẫn điện siêu nhỏ.
Khái Quát Về Mạch Điện Tử PCB
Định Nghĩa Và Vai Trò Cốt Lõi Của PCB
PCB, viết tắt của Printed Circuit Board, là một bảng mạch in không dẫn điện. Vật liệu nền thường là composite thủy tinh-epoxy như FR-4. Chức năng chính của PCB là cung cấp kết nối điện và hỗ trợ cơ học cho các linh kiện điện tử. Nó thay thế hoàn toàn việc nối dây phức tạp, tăng độ tin cậy và giảm kích thước tổng thể của mạch.
Trước khi có PCB, các linh kiện được nối bằng dây dẫn, dẫn đến độ phức tạp cao và tính không ổn định. PCB giúp loại bỏ vấn đề này. Các đường dẫn điện được in hoặc khắc sẵn trên bề mặt. Điều này cho phép tạo ra các bo mạch lớn và phức tạp như bo mạch chủ máy tính.
Lịch Sử Phát Triển Sơ Khai Của Bảng Mạch In
Khái niệm về mạch in xuất hiện từ đầu thế kỷ 20. Nhà phát minh người Áo Paul Eisler đã phát triển PCB hiện đại khi làm việc tại Anh vào năm 1936. Ông đã sử dụng công nghệ khắc để tạo ra các đường dẫn điện. Thiết kế này được áp dụng rộng rãi trong quân đội Mỹ trong Thế chiến II.
Sau chiến tranh, PCB dần được thương mại hóa. Sự ra đời của bóng bán dẫn vào những năm 1950 đã thúc đẩy việc sử dụng PCB. Từ thập niên 1980, với sự phát triển của công nghệ dán bề mặt (SMT), PCB đã trở nên nhỏ gọn và phức tạp hơn rất nhiều.
Tầm Quan Trọng Của PCB Trong Kỷ Nguyên Số
PCB là nền tảng của mọi thiết bị điện tử. Từ điện thoại thông minh, máy tính xách tay đến các hệ thống điều khiển công nghiệp, tất cả đều cần PCB. Nó không chỉ đơn thuần là kết nối, mà còn là yếu tố quyết định hiệu suất.
Một thiết kế PCB tốt giúp tối ưu hóa việc truyền tín hiệu. Nó giảm nhiễu điện từ (EMI) và đảm bảo tính toàn vẹn của tín hiệu tốc độ cao. Sự tiến bộ trong thiết kế PCB cho phép thu nhỏ thiết bị. Nó đồng thời tăng mật độ linh kiện và năng lực xử lý.

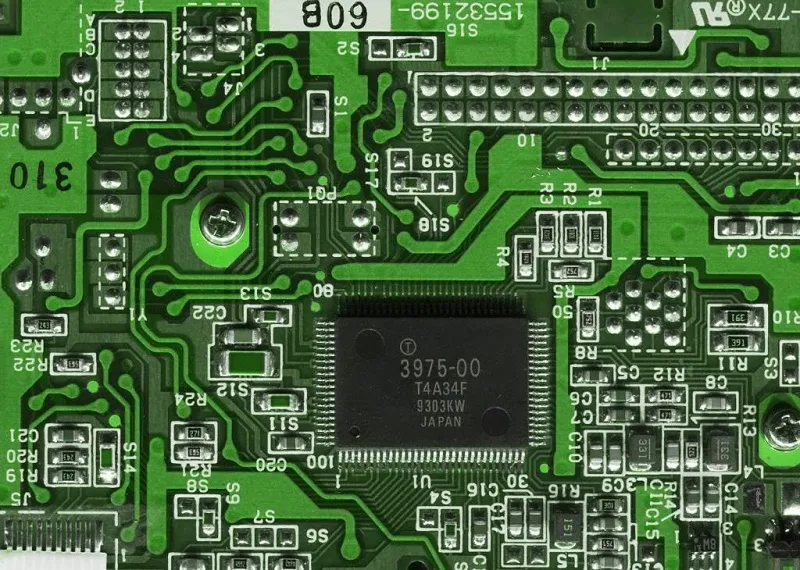

Bản mạch PCB với các đường mạch dẫn điện và linh kiện điện tử
Cấu Tạo Chi Tiết Của Mạch PCB
Mỗi bảng mạch PCB, dù đơn giản hay phức tạp, đều bao gồm nhiều lớp vật liệu được ép lại với nhau. Cấu trúc nhiều lớp này là yếu tố then chốt tạo nên tính năng của PCB. Việc hiểu rõ cấu tạo giúp cho quá trình thiết kế đạt được hiệu quả tối ưu.
Lớp Vật Liệu Nền (Substrate)
Lớp vật liệu nền là lớp cách điện cơ bản của PCB. Nó là xương sống giữ cho toàn bộ cấu trúc mạch được ổn định. Vật liệu phổ biến nhất là FR-4, một loại sợi thủy tinh dệt được tẩm nhựa epoxy. FR-4 được ưa chuộng vì nó có độ bền cơ học và cách điện tốt. Nó cũng có giá thành phải chăng.
Trong các ứng dụng tần số cao hoặc nhiệt độ cao, vật liệu nền đặc biệt hơn có thể được sử dụng. Ví dụ, vật liệu Teflon hoặc gốm sứ được dùng cho các mạch RF. Lớp nền này có vai trò cung cấp sự hỗ trợ cơ học và bảo vệ mạch khỏi các tác động bên ngoài.
Lớp Đồng Dẫn Điện (Copper Foil)
Lớp đồng là phần dẫn điện tạo nên các đường mạch và các miếng đệm (pads). Nó thường được cán mỏng và dán vào một hoặc cả hai mặt của lớp nền FR-4. Độ dày của lớp đồng được tính bằng ounce trên một feet vuông (oz/ft²). Các mạch công suất cao thường yêu cầu lớp đồng dày hơn.
Các đường mạch dẫn điện được tạo ra thông qua quá trình khắc (etching). Phần đồng không mong muốn sẽ bị loại bỏ. Phần còn lại chính là các đường mạch (traces) có nhiệm vụ truyền tải điện năng và tín hiệu giữa các linh kiện.
Lớp Mặt Nạ Hàn (Solder Mask)
Lớp mặt nạ hàn là một lớp polyme mỏng được phủ lên bề mặt PCB. Lớp này có chức năng cách điện và bảo vệ các đường mạch đồng khỏi quá trình oxy hóa. Nó cũng ngăn chặn việc tạo cầu hàn (solder bridges) giữa các đường mạch gần nhau trong quá trình hàn.
Mặt nạ hàn thường có màu xanh lục, nhưng cũng có thể là đỏ, đen, hoặc vàng. Các miếng đệm (pads) nơi linh kiện sẽ được hàn được để lộ ra. Lớp này đóng vai trò quan trọng trong việc đảm bảo độ tin cậy và tuổi thọ của mạch.
Lớp In Lụa (Silkscreen)
Lớp in lụa là lớp ngoài cùng, được dùng để in các ký hiệu. Nó giúp người dùng dễ dàng nhận dạng linh kiện và vị trí lắp đặt. Các ký hiệu bao gồm tham chiếu linh kiện, ký hiệu phân cực, đường viền linh kiện, và logo nhà sản xuất.
Vật liệu in lụa là mực epoxy không dẫn điện. Màu phổ biến nhất là màu trắng, tạo sự tương phản rõ ràng trên nền mặt nạ hàn xanh. Lớp in lụa hỗ trợ đáng kể trong quá trình lắp ráp, kiểm tra và sửa chữa mạch.
Phân Loại Các Dạng Mạch PCB Phổ Biến
Sự đa dạng trong ứng dụng đòi hỏi sự đa dạng trong cấu trúc PCB. Tùy thuộc vào số lượng lớp và tính linh hoạt, PCB được phân loại thành nhiều dạng. Mỗi loại có ưu và nhược điểm riêng, phù hợp với từng nhu cầu kỹ thuật cụ thể.
PCB Một Lớp (Single-Layer PCB)
PCB một lớp là loại đơn giản nhất và lâu đời nhất. Nó chỉ có một lớp vật liệu nền và một lớp đồng dẫn điện. Các linh kiện được đặt ở một mặt và đường mạch nằm ở mặt còn lại. Việc sản xuất mạch một lớp rất dễ dàng và có chi phí thấp.
Loại mạch này thường được sử dụng trong các thiết bị điện tử đơn giản. Ví dụ như máy tính bỏ túi, nguồn điện, hoặc một số bộ phận chiếu sáng LED. Hạn chế lớn nhất là không thể tạo ra các mạch có mật độ linh kiện cao.
PCB Hai Lớp (Double-Layer PCB)
PCB hai lớp có lớp đồng dẫn điện ở cả hai mặt trên và dưới của lớp nền. Các đường mạch giữa hai lớp được kết nối thông qua các lỗ xuyên mạ (plated through-holes – PTH). Loại này cung cấp nhiều không gian hơn cho việc đi dây.
PCB hai lớp phổ biến trong các ứng dụng điện tử phức tạp hơn. Ví dụ như các hệ thống điều khiển, bộ chuyển đổi nguồn, hoặc các mạch âm thanh. Nó là sự cân bằng tốt giữa chi phí và tính năng.
PCB Đa Lớp (Multi-Layer PCB)
PCB đa lớp có nhiều hơn hai lớp đồng, thường là 4, 6, 8, hoặc thậm chí 20 lớp. Các lớp dẫn điện được cách ly bằng vật liệu cách điện mỏng. Toàn bộ cấu trúc được ép nóng và dán lại với nhau. Mạch đa lớp cho phép mật độ linh kiện và đường mạch cực kỳ cao.
Chúng được sử dụng trong các thiết bị cao cấp, yêu cầu hiệu suất cao. Ví dụ như máy chủ, siêu máy tính, điện thoại thông minh cao cấp, và thiết bị y tế tinh vi. Việc thiết kế và sản xuất PCB đa lớp đòi hỏi quy trình phức tạp và chi phí cao hơn.

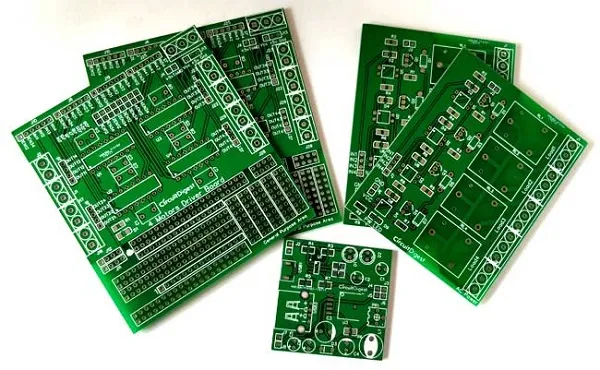

Minh họa các loại mạch PCB: một lớp, hai lớp, đa lớp, dẻo
PCB Dẻo Và Dẻo – Cứng (Flexible And Rigid-Flex PCB)
PCB dẻo (Flexible PCB – FPC) được làm từ vật liệu nền polyimide có tính đàn hồi. Nó có thể uốn cong và gấp lại, phù hợp cho các không gian chật hẹp. FPC rất phổ biến trong các thiết bị đeo (wearables) và máy ảnh kỹ thuật số.
PCB dẻo – cứng (Rigid-Flex PCB) là sự kết hợp giữa các lớp mạch cứng và các lớp mạch dẻo. Nó cung cấp sự linh hoạt trong các khu vực cần uốn cong. Đồng thời nó vẫn duy trì độ bền cơ học ở các khu vực có linh kiện nặng. Đây là giải pháp tối ưu cho các thiết bị hàng không và quân sự.
Quy Trình Thiết Kế Mạch Điện Tử PCB Chuyên Nghiệp
Quy trình thiết kế mạch điện là gì bao gồm nhiều giai đoạn chi tiết. Nó bắt đầu từ việc hình thành ý tưởng cho đến khi tạo ra các tập tin sản xuất cuối cùng. Sự chính xác ở mỗi bước là điều kiện tiên quyết cho sự thành công của sản phẩm.
Lên Ý Tưởng Và Sơ Đồ Khối (Schematic Capture)
Giai đoạn đầu tiên là chuyển ý tưởng chức năng thành sơ đồ nguyên lý. Kỹ sư sẽ sử dụng các phần mềm chuyên dụng như Altium Designer hay KiCad. Sơ đồ này thể hiện mối quan hệ logic giữa các linh kiện. Nó định rõ các cổng, đầu vào và đầu ra của từng thành phần.
Việc lập sơ đồ khối cần tuân thủ các quy tắc điện tử. Nó phải xác định rõ ràng các giá trị điện trở, tụ điện, và IC cần thiết. Đây là bản thiết kế logic, chưa liên quan đến hình dạng vật lý.
Thiết Kế Bố Trí Linh Kiện (Component Placement)
Sau khi sơ đồ nguyên lý hoàn tất, bước tiếp theo là bố trí linh kiện trên không gian vật lý của PCB. Việc bố trí phải tối ưu hóa hiệu suất và khả năng sản xuất. Linh kiện tốc độ cao phải được đặt gần nhau để giảm độ dài đường mạch. Linh kiện sinh nhiệt cần được phân bố đều.
Việc bố trí linh kiện cũng cần cân nhắc đến các yếu tố cơ học. Nó bao gồm kích thước vỏ hộp, vị trí cổng kết nối, và các lỗ lắp đặt. Sự sắp xếp hợp lý giúp giảm thiểu nhiễu và dễ dàng cho việc hàn.
Đi Dây (Routing)
Đi dây là quá trình kết nối các chân linh kiện theo sơ đồ nguyên lý. Đây là phần tốn thời gian và phức tạp nhất trong thiết kế mạch điện tử PCB. Đường mạch (traces) phải được đi theo các nguyên tắc về trở kháng và độ rộng. Điều này đảm bảo tính toàn vẹn của tín hiệu.
Trong mạch đa lớp, việc đi dây được thực hiện trên nhiều lớp khác nhau. Kỹ sư phải sử dụng các Via (lỗ mạ xuyên qua các lớp) để chuyển kết nối giữa các lớp. Việc đi dây cần tránh các góc vuông và đảm bảo khoảng cách hợp lý.
Kiểm Tra Quy Tắc Thiết Kế (Design Rule Check – DRC)
Kiểm tra quy tắc thiết kế (DRC) là bước bắt buộc trước khi sản xuất. DRC sử dụng phần mềm để tự động kiểm tra. Nó đảm bảo thiết kế không vi phạm các quy tắc sản xuất và điện tử. Các quy tắc bao gồm khoảng cách tối thiểu giữa các đường mạch và kích thước lỗ khoan.
DRC giúp phát hiện và sửa chữa các lỗi thiết kế tiềm ẩn. Nó giúp tránh những sai sót tốn kém khi mạch được đưa vào sản xuất hàng loạt. Đây là một bước quan trọng để đảm bảo độ tin cậy của sản phẩm.
Xuất File Sản Xuất (Gerber Files)
Bước cuối cùng là xuất các tập tin Gerber. Các tập tin này chứa tất cả thông tin cần thiết. Chúng giúp các nhà sản xuất chế tạo PCB. Mỗi lớp của PCB, lớp mặt nạ hàn, lớp in lụa, và dữ liệu khoan đều có một tập tin Gerber riêng.
Tập tin Gerber là tiêu chuẩn công nghiệp được chấp nhận rộng rãi. Sự chính xác của các tập tin này quyết định chất lượng của bảng mạch được sản xuất. Kỹ sư phải kiểm tra kỹ lưỡng các tập tin này trước khi gửi đi.
Công Nghệ Lắp Ráp Linh Kiện Trên PCB (PCBA)
Sau khi PCB được sản xuất, quá trình lắp ráp linh kiện (PCBA – Printed Circuit Board Assembly) sẽ được thực hiện. Có hai phương pháp lắp ráp chính được sử dụng phổ biến. Sự lựa chọn phương pháp tùy thuộc vào loại linh kiện và yêu cầu của mạch.
Công Nghệ Xuyên Lỗ (Through-Hole Technology – THT)
THT là phương pháp lắp ráp truyền thống. Chân của linh kiện được xuyên qua các lỗ đã khoan trên PCB. Sau đó, chúng được hàn ở mặt đối diện của bảng mạch. THT tạo ra liên kết cơ học vững chắc.
Phương pháp này thường được sử dụng cho các linh kiện lớn, nặng, hoặc linh kiện đòi hỏi kết nối cơ học mạnh. Ví dụ như tụ điện lớn, biến áp, và đầu nối. THT đang dần được thay thế bởi SMT nhưng vẫn giữ vai trò quan trọng trong một số ứng dụng.
Công Nghệ Dán Bề Mặt (Surface Mount Technology – SMT)
SMT là công nghệ lắp ráp tiên tiến và phổ biến nhất hiện nay. Các linh kiện dán bề mặt (SMD) được đặt trực tiếp lên bề mặt PCB. Chúng được hàn bằng máy hàn đối lưu hoặc hàn hơi. SMT cho phép thu nhỏ kích thước linh kiện.
Ưu điểm chính của SMT là mật độ lắp ráp cao, tốc độ sản xuất nhanh. Nó cũng giúp giảm chi phí tổng thể của sản phẩm. SMT là yếu tố then chốt cho sự phát triển của các thiết bị điện tử nhỏ gọn.
Ứng dụng của mạch PCB trong công nghệ in phun và in laser
Ứng Dụng Đa Dạng Của PCB Trong Các Ngành Công Nghiệp
Sự linh hoạt và độ tin cậy của PCB đã khiến nó trở thành trung tâm của mọi ngành công nghiệp. Mọi thiết bị điện tử, từ đơn giản đến phức tạp, đều không thể thiếu PCB. Phạm vi ứng dụng của PCB là rất rộng lớn và liên tục mở rộng.
Điện Tử Tiêu Dùng Và Gia Dụng
Trong ngành điện tử tiêu dùng, PCB là trái tim của sản phẩm. Điện thoại thông minh, máy tính bảng, và TV thông minh đều sử dụng PCB đa lớp mật độ cao. Các thiết bị gia dụng như tủ lạnh thông minh và máy giặt cũng sử dụng PCB.
PCB đảm bảo rằng các thiết bị này hoạt động ổn định. Nó giúp thực hiện các chức năng phức tạp như kết nối Wi-Fi. PCB trong các thiết bị tiêu dùng thường được thiết kế để tối ưu hóa chi phí và kích thước.
Công Nghiệp Ô Tô Và Hàng Không
Ngành công nghiệp ô tô ngày càng trở nên điện tử hóa. PCB là một phần không thể thiếu trong hệ thống điều khiển động cơ. Nó có mặt trong hệ thống thông tin giải trí, và các tính năng an toàn như túi khí. Các mạch trong ô tô yêu cầu khả năng chịu nhiệt độ và rung động khắc nghiệt.
Trong ngành hàng không, PCB được sử dụng trong hệ thống điều hướng và liên lạc. PCB ở đây thường là loại đa lớp hoặc dẻo – cứng. Chúng phải tuân thủ các tiêu chuẩn chất lượng và độ tin cậy cực kỳ nghiêm ngặt.
Thiết Bị Y Tế Chuyên Dụng
PCB đóng vai trò quan trọng trong các thiết bị y tế cứu người. Máy chụp cộng hưởng từ (MRI), máy siêu âm, và máy theo dõi bệnh nhân đều cần PCB. Các mạch này đòi hỏi độ chính xác cao và vật liệu sinh học tương thích.
PCB dẻo rất phổ biến trong các thiết bị cấy ghép như máy điều hòa nhịp tim. Chúng cho phép thiết bị nhỏ gọn và linh hoạt. Việc sản xuất PCB y tế phải tuân thủ các quy định khắt khe về chất lượng.
Hệ Thống Tự Động Hóa Và Robot
Trong lĩnh vực tự động hóa công nghiệp và robot, PCB là bộ não điều khiển. Nó nằm trong các bộ điều khiển lập trình (PLC) và các bộ truyền động. Các mạch này cần độ bền cao và khả năng chống nhiễu mạnh mẽ.
PCB trong ứng dụng này thường có lớp đồng dày hơn. Nó giúp xử lý dòng điện lớn. Sự tin cậy trong môi trường công nghiệp là ưu tiên hàng đầu.
Ứng Dụng Đặc Thù: Mạch Điện Tử PCB Trong Máy Đóng Đai Công Nghiệp
Một ví dụ cụ thể là việc tích hợp mạch điện tử PCB trong các máy đóng đai. Mạch PCB giúp điều khiển các cơ chế cơ khí của máy. Nó bao gồm việc căng, hàn nhiệt, và cắt đai. Nhờ vào PCB, máy đóng đai có thể hoạt động hoàn toàn tự động.
Việc sử dụng linh kiện chất lượng cao trên PCB đảm bảo máy vận hành bền bỉ. Nó cho phép máy làm việc trong điều kiện khắc nghiệt của môi trường công nghiệp. Việc tự động hóa giúp nâng cao năng suất và giảm thiểu sức lao động.

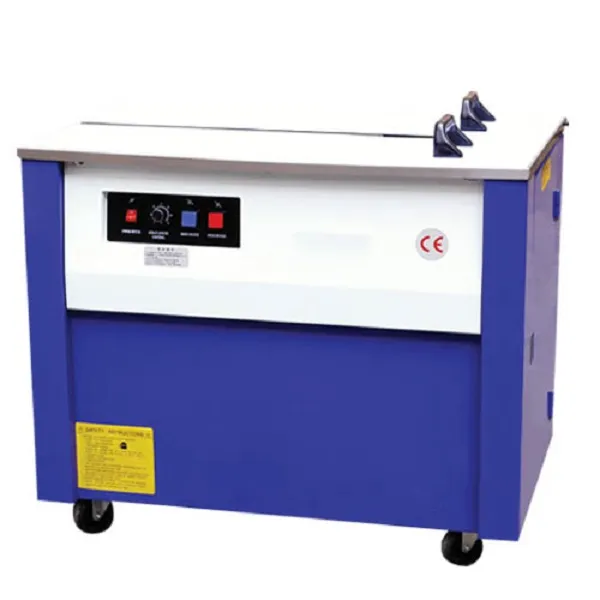

Mạch điện tử PCB tích hợp trong máy đóng đai công nghiệp
Tiêu Chuẩn Chất Lượng Và Xu Hướng Tương Lai Của PCB
Chất lượng và độ tin cậy của PCB là yếu tố sống còn của bất kỳ sản phẩm điện tử nào. Ngành công nghiệp PCB được quản lý bởi các tiêu chuẩn quốc tế nghiêm ngặt. Sự phát triển không ngừng của công nghệ đang định hình tương lai của PCB.
Tiêu Chuẩn IPC Và Độ Tin Cậy
IPC (Association Connecting Electronics Industries) là tổ chức tiêu chuẩn hóa hàng đầu. Tiêu chuẩn IPC-A-600 và IPC-6012 là các quy tắc quan trọng. Chúng quy định các yêu cầu về tính chấp nhận và hiệu suất của PCB.
PCB được phân loại theo cấp độ (Class 1, 2, 3) tùy theo ứng dụng. Class 3 dành cho các ứng dụng hiệu suất cao và độ tin cậy tuyệt đối. Ví dụ như thiết bị y tế và hàng không. Việc tuân thủ IPC là minh chứng cho chất lượng.
Xu Hướng PCB Mật Độ Cao (HDI) Và Miniature
Xu hướng chính của PCB là tăng mật độ linh kiện và giảm kích thước. PCB mật độ cao (HDI – High Density Interconnect) sử dụng đường mạch và lỗ khoan siêu nhỏ. HDI cho phép tích hợp nhiều chức năng hơn trong không gian nhỏ hơn.
Xu hướng miniature (thu nhỏ) tập trung vào việc tạo ra các PCB cực kỳ nhỏ. Các công nghệ mới như in 3D đang được nghiên cứu. Nó có thể tạo ra các mạch phức tạp một cách nhanh chóng và chính xác.
Vai Trò Của Vật Liệu Mới Và Điện Tử Linh Hoạt
Sự phát triển của vật liệu nền mới là một xu hướng quan trọng. Vật liệu có hằng số điện môi thấp được sử dụng cho các ứng dụng 5G. Chúng giúp giảm tổn thất tín hiệu ở tần số cao.
Điện tử linh hoạt và co giãn đang mở ra một lĩnh vực ứng dụng mới. Nó bao gồm các cảm biến da, thiết bị cấy ghép thông minh. Sự đổi mới này sẽ định hình lại cách chúng ta tương tác với công nghệ.
Mạch điện tử PCB là trụ cột kỹ thuật của thế giới hiện đại, kết nối mọi linh kiện điện tử và định hình chức năng của chúng. Từ việc hiểu thiết kế mạch điện là gì cho đến việc nắm vững các tiêu chuẩn IPC, mọi khía cạnh của PCB đều cần sự chuyên môn cao. Với sự tiến bộ của PCB mật độ cao và các công nghệ lắp ráp tiên tiến, bảng mạch in sẽ tiếp tục là yếu tố then chốt, thúc đẩy sự đổi mới trong điện tử tiêu dùng, công nghiệp, và y tế trong tương lai.
