Ngày nay, mạch cảm biến chạm tay đã trở thành trái tim của nhiều thiết bị thông minh, thay thế công tắc cơ học truyền thống. Hiểu rõ nguyên lý hoạt động của công nghệ cảm ứng điện dung là điều cần thiết để triển khai các dự án hệ thống tự động hóa hiệu quả. Bài viết này sẽ cung cấp phân tích chuyên sâu về cấu tạo và ứng dụng của loại mạch này, bao gồm cả chức năng mạch delay và các thông số kỹ thuật cơ bản như điện áp 5VDC, giúp bạn làm chủ công nghệ tiên tiến này.
Tổng Quan Về Mạch Cảm Biến Chạm Tay
Mạch cảm biến chạm tay là một module điện tử có khả năng phát hiện sự tiếp xúc vật lý của ngón tay người mà không cần lực tác động như công tắc cơ. Nó đóng vai trò là giao diện giữa người dùng và hệ thống điều khiển. Sự xuất hiện của loại mạch này đã đơn giản hóa đáng kể thiết kế sản phẩm và tăng tính thẩm mỹ.
Định Nghĩa Và Vai Trò Cốt Lõi
Định nghĩa chính xác nhất về mạch cảm biến chạm tay là một bộ chuyển đổi tín hiệu vật lý sang tín hiệu điện. Khi có ngón tay chạm vào khu vực cảm ứng, mạch sẽ nhận biết sự thay đổi về điện trường hoặc điện dung. Tín hiệu điện được tạo ra sau đó sẽ được sử dụng để kích hoạt một hành động cụ thể, ví dụ như bật một máy bơm nước nhỏ.
Vai trò cốt lõi của mạch là loại bỏ các bộ phận cơ học dễ hỏng hóc, đồng thời đảm bảo vệ sinh, đặc biệt trong các ứng dụng công cộng. Mạch cung cấp tính năng kích hoạt tức thời hoặc theo chu kỳ được định sẵn.
Phân Loại Cơ Bản Cảm Biến Chạm
Trên thị trường, cảm biến chạm thường được phân thành hai loại chính: cảm biến điện trở và cảm biến điện dung. Mạch cảm biến chạm tay hiện đại thường sử dụng nguyên lý điện dung vì độ nhạy cao và khả năng làm việc qua các vật liệu cách điện mỏng.
Cảm biến điện dung dựa vào sự thay đổi điện trường, trong khi cảm biến điện trở cần hai lớp vật liệu dẫn điện chạm vào nhau. Công nghệ điện dung vượt trội hơn nhờ không cần áp lực vật lý và có tuổi thọ gần như vô hạn.

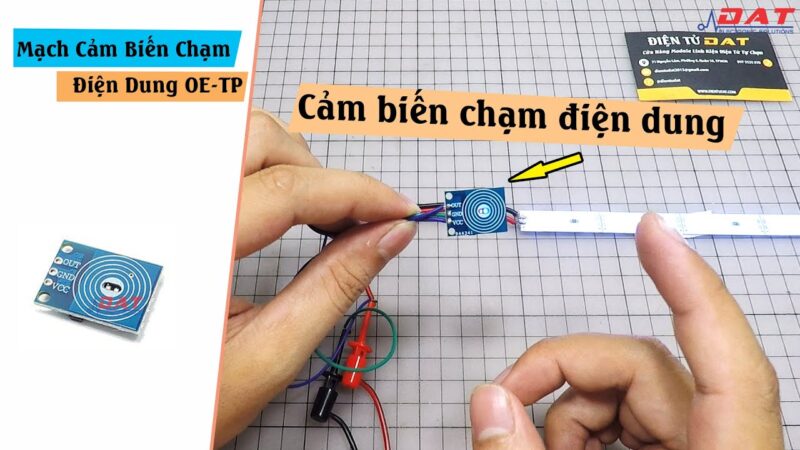

Nguyên Lý Hoạt Động Của Cảm Biến Chạm Điện Dung
Nguyên lý làm việc của các mạch cảm biến chạm tay rất tinh vi, dựa trên nền tảng của vật lý điện môi. Sự hiểu biết sâu sắc về cơ chế này giúp người dùng tối ưu hóa hiệu suất hoạt động của mạch trong các môi trường khác nhau.
Cơ Chế Thay Đổi Điện Dung
Trong trạng thái bình thường, một điện cực cảm ứng trên mạch có một giá trị điện dung nền nhất định. Giá trị này được xác định bởi kích thước của điện cực và hằng số điện môi của môi trường xung quanh nó.
Khi ngón tay người chạm hoặc ở gần điện cực, cơ thể người đóng vai trò như một vật dẫn điện lớn có kết nối đất (dù là một kết nối đất yếu). Sự hiện diện của ngón tay làm thay đổi điện trường xung quanh điện cực. Điều này dẫn đến sự gia tăng điện dung của điện cực so với đất.
Quy Trình Xử Lý Tín Hiệu
Mạch điện tử bên trong, thường là một vi điều khiển hoặc một IC chuyên dụng, liên tục đo lường giá trị điện dung này. Nó sử dụng một mạch dao động hoặc một bộ chuyển đổi điện dung sang tần số/điện áp.
Sự tăng điện dung do chạm tay gây ra sẽ làm thay đổi tần số dao động hoặc mức điện áp đầu ra. Bộ so sánh tích hợp trong mạch sẽ so sánh giá trị đo được với một ngưỡng tiêu chuẩn. Nếu giá trị vượt qua ngưỡng, mạch sẽ nhận diện đó là một cú chạm hợp lệ và kích hoạt đầu ra.
Phân Tích Chức Năng Mạch Delay (Mạch Trễ)
Chức năng mạch delay hay mạch trễ là một yếu tố không thể thiếu đối với các ứng dụng tự động hóa, đặc biệt là trong các hệ thống định lượng hoặc vệ sinh. Nó giúp kiểm soát thời gian kích hoạt tải một cách chính xác.
Tác Dụng Và Sự Cần Thiết Của Mạch Trễ
Mạch trễ đảm bảo rằng tín hiệu đầu ra không chỉ là một xung ngắn mà là một khoảng thời gian hoạt động kéo dài. Ví dụ, trong máy rửa tay tự động, còi kêu tít tít báo hiệu nhận tín hiệu, sau đó mạch cần giữ máy bơm hoạt động trong một khoảng thời gian cố định.
Sự cần thiết của mạch trễ nằm ở việc tối ưu hóa hiệu suất và tiết kiệm tài nguyên. Nếu không có mạch trễ, tải sẽ chỉ bật tắt gần như tức thời, không đủ thời gian để hoàn thành tác vụ (như bơm đủ lượng nước hoặc dung dịch cần thiết).
Cơ Chế Điều Chỉnh Thời Gian Bằng Biến Trở
Trong nhiều mạch cảm biến chạm tay đơn giản, thời gian trễ (T) được điều chỉnh thông qua một biến trở. Biến trở hoạt động như một thành phần thay đổi giá trị điện trở trong một mạch RC (Resistance-Capacitance) bên trong module.
Việc vặn biến trở theo kim đồng hồ sẽ làm tăng giá trị điện trở, từ đó kéo dài hằng số thời gian $tau = RC$ của mạch. Điều này dẫn đến việc tăng thời gian T. Ngược lại, vặn ngược kim đồng hồ sẽ làm giảm thời gian trễ. Cơ chế này mang lại sự linh hoạt cao trong việc tùy chỉnh theo nhu cầu sử dụng thực tế.
Thông Số Kỹ Thuật Quan Trọng Của Mạch Cảm Biến Ứng Dụng
Để lựa chọn và sử dụng hiệu quả mạch cảm biến chạm tay, việc nắm vững các thông số kỹ thuật là điều bắt buộc. Những thông số này quyết định khả năng tích hợp và độ bền của mạch trong hệ thống tổng thể.
Điện Áp Hoạt Động Và Dòng Tải Tối Đa
Mạch hoạt động với điện áp 5VDC là phổ biến nhất, phù hợp với các chuẩn cấp nguồn trong hệ thống nhúng và IoT (Internet of Things). Tuy nhiên, có những biến thể hoạt động ở 12VDC hoặc 24VDC tùy thuộc vào tải. Người dùng cần đảm bảo mạch cấp điện và máy bơm phải có cùng mức điện áp để tránh hỏng hóc.
Dòng tiêu thụ khi có tải thường rất nhỏ, khoảng ~0.5A, nhưng quan trọng hơn là khả năng chịu tải đầu ra. Với công suất tối đa lên đến 3A, mạch có thể điều khiển hầu hết các máy bơm mini hoặc động cơ DC nhỏ mà không cần rơ-le ngoài.
Lợi Ích Của Việc Đóng Ngắt Bằng Chất Bán Dẫn (FET)
Mạch công suất max đầu ra sử dụng phương pháp đóng ngắt bằng chất bán dẫn, thay vì rơ-le cơ học. Chất bán dẫn (thường là FET – Field Effect Transistor) cung cấp tuổi thọ cao hơn rất nhiều.
Đóng ngắt bằng bán dẫn loại bỏ hiện tượng hồ quang điện và tiếng ồn cơ học, đồng thời cho phép tốc độ chuyển mạch nhanh hơn. Điều này đặc biệt quan trọng trong các hệ thống tự động hóa yêu cầu hoạt động liên tục và độ tin cậy tuyệt đối.
Hướng Dẫn Lắp Đặt Và Ứng Dụng Thực Tiễn
Việc lắp đặt và đấu nối mạch cảm biến chạm tay phải tuân thủ đúng quy trình để đảm bảo mạch hoạt động ổn định và đạt hiệu suất tối đa. Các bước này đòi hỏi sự chính xác về kỹ thuật và sự cẩn thận.
Sơ Đồ Đấu Nối Cơ Bản
Quá trình lắp đặt bắt đầu bằng việc cấp nguồn 5VDC cho mạch, đảm bảo đúng cực dương và cực âm. Dây vàng (thường là dây kích hoạt mức thấp) cần được nối vào âm mạch để khởi động chức năng cảm biến.
Đầu ra của mạch được nối với tải, ví dụ như một máy bơm mini. Việc đấu nối đúng màu dây không chỉ đảm bảo mạch chạy tốt mà còn giúp máy bơm quay đúng chiều. Khách hàng cần chú ý cấp điện đúng vôn cho tải để bảo vệ cả mạch và thiết bị.
Ứng Dụng Trong Hệ Thống Rửa Tay Tự Động Và Công Nghiệp
Ứng dụng nổi bật nhất của mạch cảm biến chạm tay là trong hệ thống rửa tay tự động, còn được gọi là máy rót nước hoặc máy rót rượu tự động. Mạch kết hợp với cảm biến hồng ngoại, phát hiện bàn tay và kích hoạt máy bơm.
Trong công nghiệp, mạch này được dùng như một mạch tạo trễ hoặc mạch delay cho các động cơ nhỏ hoặc solenoid. Nó cho phép vận hành máy móc theo chu kỳ thời gian được lập trình sẵn, cải thiện tính nhất quán của quy trình sản xuất và vận hành.
Tóm lại, mạch cảm biến chạm tay là một giải pháp tự động hóa hiện đại, kết hợp nguyên lý cảm ứng điện dung và cơ chế điều khiển thông minh. Việc hiểu rõ cấu tạo, thông số kỹ thuật như điện áp 5VDC hay khả năng chịu tải 3A, cùng với chức năng mạch delay đã giúp mở rộng đáng kể phạm vi ứng dụng của nó từ dân dụng đến công nghiệp. Nắm vững công nghệ này là bước đệm quan trọng để phát triển các hệ thống điều khiển tự động, đảm bảo tính tiện lợi và tuổi thọ thiết bị.
Ngày cập nhật 22/12/2025 by Nguyễn Nghĩa
