Kiến thức chuyên môn sâu rộng là yếu tố then chốt giúp kỹ thuật viên làm chủ được Tài liệu về Cảm biến và ECU ô tô. Bài viết này tổng hợp và phân tích toàn diện nội dung từ tài liệu tài liệu về cảm biến chuyên sâu, tập trung vào Hệ thống điều khiển động cơ hiện đại. Đây là nguồn tài liệu vô giá, giúp chuyên gia ô tô nâng cao kỹ năng chuẩn đoán OBD và sửa chữa. Việc nắm vững nguyên lý hoạt động của cảm biến, ECU, mạng CAN BUS và cơ cấu chấp hành sẽ cải thiện đáng kể hiệu suất công việc.
Hệ Thống Chẩn Đoán OBD: Nền Tảng Kỹ Thuật Số Của Xe Hơi Hiện Đại
Hệ thống chẩn đoán trên xe (OBD) là tiêu chuẩn bắt buộc nhằm giám sát các hệ thống phát thải và các thành phần quan trọng của động cơ. Nó đóng vai trò là cầu nối giúp kỹ thuật viên đọc hiểu “sức khỏe” của chiếc xe. Việc làm chủ tài liệu về cảm biến và ECU ô tô cần bắt đầu từ việc hiểu rõ nền tảng kỹ thuật số này.
Lịch Sử Phát Triển Của OBD1 Và OBD2
OBD1 ra đời vào những năm 1980, là nỗ lực đầu tiên nhằm chuẩn hóa khả năng tự chẩn đoán của xe. Tuy nhiên, nó còn nhiều hạn chế về cổng kết nối và mã lỗi. Mỗi hãng xe thường có tiêu chuẩn riêng, gây khó khăn cho việc chẩn đoán.
OBD2 được giới thiệu sau đó, đánh dấu bước ngoặt lớn về tiêu chuẩn hóa. Nó yêu cầu một cổng kết nối 16 chân duy nhất (J1962) và một bộ mã lỗi tiêu chuẩn (P-codes). Sự ra đời của OBD2 đã cung cấp một khung làm việc thống nhất cho việc chẩn đoán lỗi động cơ, hộp số và các hệ thống liên quan đến khí thải.
Các Chức Năng Nổi Bật Của OBD2
Hệ thống OBD2 cung cấp mười chế độ dịch vụ chẩn đoán khác nhau, từ việc đọc mã lỗi DTC (Mode 03) cho đến việc kiểm tra kết quả của các bài kiểm tra giám sát cụ thể (Mode 06). Chức năng quan trọng nhất là cung cấp dữ liệu thời gian thực (Live Data), giúp kỹ thuật viên quan sát hoạt động của các cảm biến và cơ cấu chấp hành ngay khi động cơ đang chạy.
Các chức năng như Freeze Frame Data (dữ liệu đóng băng) giúp ghi lại các thông số chính xác của động cơ tại thời điểm lỗi phát sinh. Điều này là cực kỳ quan trọng trong việc tái tạo và xác định nguyên nhân gốc rễ của sự cố. Việc hiểu các chế độ này là cốt lõi để sử dụng hiệu quả các thiết bị chẩn đoán.
Sơ Đồ Chân Cổng OBD Và Ứng Dụng Thực Tế
Cổng chẩn đoán OBD2 16 chân có sơ đồ chân tiêu chuẩn nhưng cũng có biến thể tùy theo nhà sản xuất. Chân 4 và 5 là Mass (nối đất); chân 16 là nguồn 12V. Các chân quan trọng khác là chân 6 và 14 cho giao tiếp CAN BUS tốc độ cao (CAN High và CAN Low).
Việc kiểm tra điện áp và thông mạch tại các chân này bằng đồng hồ vạn năng là bước kiểm tra cơ bản đầu tiên trước khi kết nối máy chẩn đoán. Bất kỳ sự cố nào ở đây cũng có thể ngăn cản việc giao tiếp với ECU. Kỹ thuật viên cần phải thành thạo việc đọc sơ đồ chân để đảm bảo quá trình kết nối và chẩn đoán diễn ra suôn sẻ.

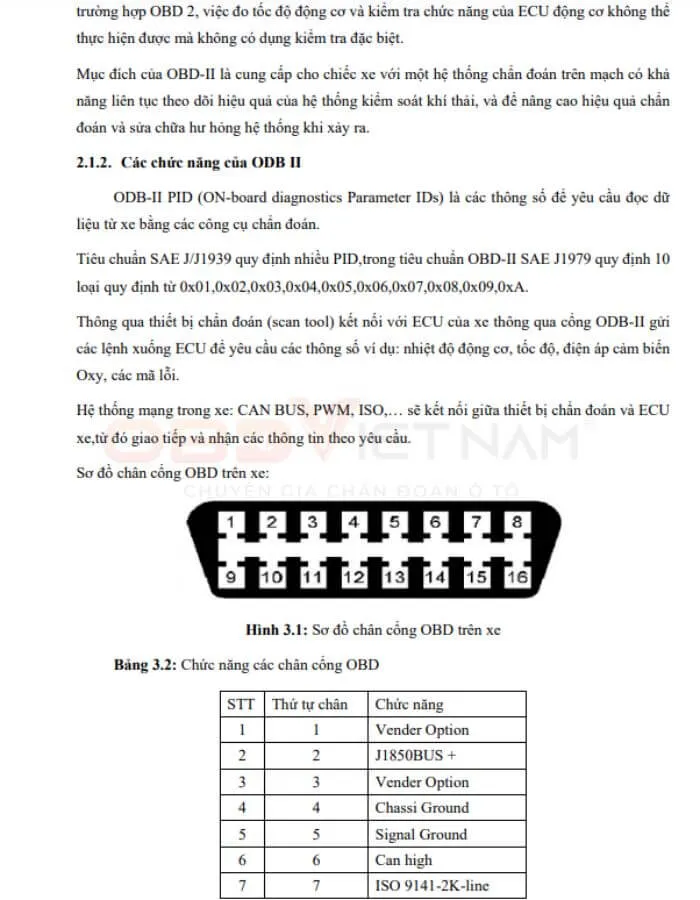

Hệ thống chẩn đoán OBD chi tiết cho kỹ thuật viên ô tô
Cảm Biến Ô Tô: “Mắt Xích” Thu Thập Dữ Liệu Quan Trọng
Cảm biến là các thiết bị chuyển đổi các đại lượng vật lý (như nhiệt độ, áp suất, lưu lượng) thành tín hiệu điện, sau đó gửi về ECU để xử lý. Chúng là nguồn dữ liệu đầu vào không thể thiếu trong Hệ thống điều khiển động cơ hiện đại. Hơn 50 loại cảm biến có thể được tìm thấy trên một chiếc xe hơi ngày nay.

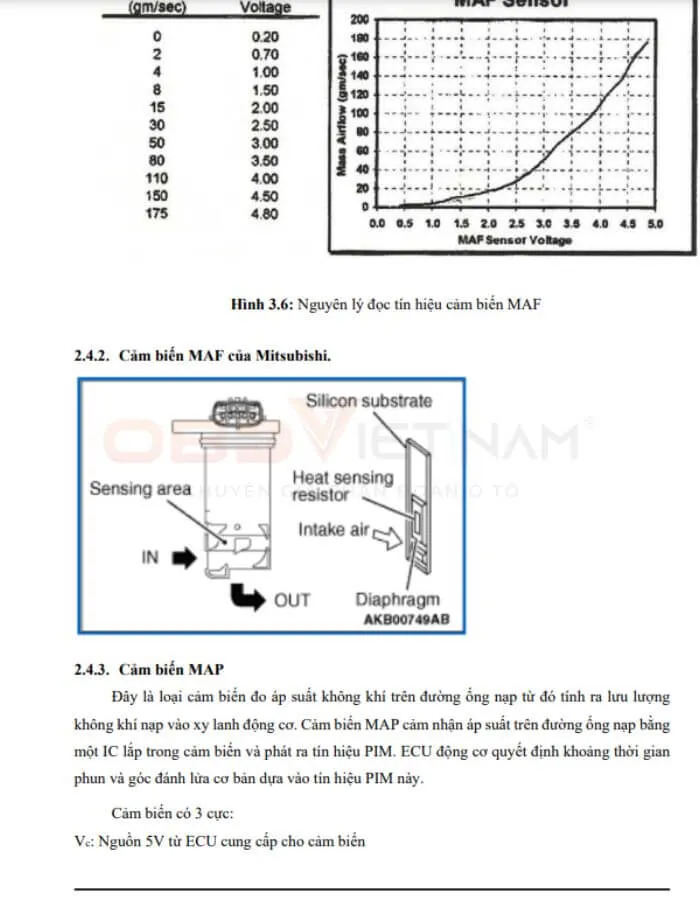

Phân tích cấu tạo và nguyên lý hoạt động các cảm biến trên ô tô
Cảm Biến MAF Và MAP: Quản Lý Khí Nạp Chính Xác
Cảm biến lưu lượng khí nạp (MAF – Mass Air Flow) đo lượng khí nạp đi vào động cơ. Dữ liệu này được ECU sử dụng để tính toán lượng nhiên liệu phun cần thiết, đảm bảo tỷ lệ hòa khí chuẩn (AFR) là 14.7:1. MAF sử dụng dây nóng hoặc màng nóng để đo sự thay đổi nhiệt độ khi luồng khí đi qua.
Cảm biến áp suất tuyệt đối ống nạp (MAP – Manifold Absolute Pressure) đo áp suất bên trong ống nạp, phản ánh tải của động cơ. Ở các dòng xe sử dụng MAP, ECU tính toán lượng khí nạp dựa trên áp suất này cùng với nhiệt độ khí nạp. Cả hai cảm biến này đều có vai trò quan trọng trong việc tối ưu hóa hiệu suất và giảm thiểu khí thải. Lỗi của chúng thường dẫn đến hao xăng, khó khởi động và giảm công suất.
Cảm Biến Oxy: Kiểm Soát Chất Lượng Khí Xả
Cảm biến Oxy (hay cảm biến Lambda) có hai loại chính là Zirconium Dioxide và Titanium Dioxide, được đặt trước và sau bộ chuyển đổi xúc tác. Cảm biến Zirconium hoạt động như một tế bào điện hóa, tạo ra điện áp dựa trên sự khác biệt về lượng oxy trong khí xả và không khí bên ngoài. Tín hiệu này cho ECU biết hỗn hợp hòa khí đang giàu hay nghèo.
Dữ liệu từ cảm biến Oxy là cơ sở để ECU điều chỉnh thời gian phun nhiên liệu theo vòng lặp kín (Closed-Loop Control). Việc kiểm tra tốc độ phản hồi và biên độ dao động của tín hiệu Oxy bằng dao động ký là một kỹ năng chẩn đoán cao cấp, thường được đề cập chi tiết trong các tài liệu về cảm biến.
Cảm Biến Vị Trí: Đồng Bộ Hóa Động Cơ Hoàn Hảo
Cảm biến vị trí trục khuỷu (CKP – Crankshaft Position) và trục cam (CMP – Camshaft Position) là cảm biến quan trọng nhất để ECU xác định kỳ nén, điểm chết trên (TDC) và tốc độ động cơ. CKP thường là cảm biến từ trường (cảm ứng) hoặc Hall Effect, đọc tín hiệu từ bánh răng tạo xung.
CMP cũng thường là cảm biến Hall, đọc tín hiệu từ đĩa tạo xung trên trục cam. Sự đồng bộ giữa tín hiệu CKP và CMP là điều kiện tiên quyết để ECU tính toán chính xác thời điểm đánh lửa và phun nhiên liệu. Mất tín hiệu từ một trong hai cảm biến này sẽ khiến động cơ không thể khởi động hoặc hoạt động không ổn định.
Phương Pháp Kiểm Tra Và Khắc Phục Lỗi Cảm Biến
Việc kiểm tra cảm biến đòi hỏi sự kết hợp giữa kiến thức lý thuyết và thực hành. Kỹ thuật viên phải biết cách sử dụng đồng hồ đo điện trở để kiểm tra tính toàn vẹn của mạch điện và cuộn dây. Sau đó, sử dụng dao động ký để đo dạng sóng tín hiệu đầu ra của cảm biến (đặc biệt là CKP, CMP và MAF).
Một dạng sóng bị nhiễu, biên độ không đạt chuẩn, hoặc tần số không ổn định là dấu hiệu rõ ràng của cảm biến bị hỏng hoặc dây dẫn bị đứt/chập. Tài liệu chuyên sâu cung cấp các giá trị chuẩn và sơ đồ đấu dây cụ thể cho từng loại cảm biến, giúp kỹ thuật viên so sánh và đưa ra kết luận chẩn đoán chính xác.
Bộ Điều Khiển Điện Tử ECU: Bộ Não Điều Hành Mọi Hoạt Động
Bộ điều khiển điện tử (ECU – Electronic Control Unit) là trung tâm xử lý thông tin và điều khiển các hệ thống trên ô tô. Từ việc điều chỉnh hòa khí, góc đánh lửa, đến điều khiển hộp số tự động, ECU thực hiện hàng triệu phép tính mỗi giây.
Tổng quan về cấu trúc và nguyên lý làm việc của Bộ xử lý trung tâm ECU
Cấu Trúc Và Các Thành Phần Chính Của ECU
Một ECU bao gồm các thành phần điện tử phức tạp. Bộ vi xử lý (CPU) là thành phần cốt lõi, chịu trách nhiệm thực hiện các thuật toán điều khiển. ECU chứa nhiều loại bộ nhớ: ROM (Read-Only Memory) lưu trữ chương trình điều khiển và bản đồ hiệu chuẩn; RAM (Random Access Memory) được sử dụng để lưu trữ dữ liệu tạm thời trong quá trình hoạt động; và KAM (Keep Alive Memory) lưu trữ các giá trị học được (Learned Values) của động cơ.
Dữ liệu từ cảm biến được đưa vào ECU thông qua mạch bảo vệ và mạch điều chỉnh tín hiệu. Mạch này chuyển đổi tín hiệu analog thành tín hiệu số (A/D) để CPU có thể xử lý. Lỗi trong bất kỳ thành phần nào, đặc biệt là RAM hoặc CPU, đều có thể làm gián đoạn toàn bộ hoạt động của xe.
Nguyên Lý Hoạt Động: Từ Tín Hiệu Đầu Vào Đến Điều Khiển
Nguyên lý hoạt động của ECU dựa trên vòng lặp: Nhận dữ liệu (từ cảm biến) → Xử lý (bởi CPU) → Điều khiển (cơ cấu chấp hành). Sau khi xử lý dữ liệu đầu vào (Input), CPU sử dụng bản đồ hiệu chuẩn (Calibration Maps) được lưu trong ROM để tính toán giá trị đầu ra mong muốn.
Tín hiệu đầu ra (Output) được xuất ra thông qua các bộ đệm và transistor công suất. Các transistor này có nhiệm vụ khuếch đại dòng điện để kích hoạt các cơ cấu chấp hành như kim phun hay cuộn dây đánh lửa. Việc nắm rõ quá trình xử lý này giúp kỹ thuật viên dễ dàng cô lập lỗi nằm ở cảm biến, ECU hay cơ cấu chấp hành.
Chẩn Đoán Và Khắc Phục Sự Cố ECU
Chẩn đoán lỗi ECU thường liên quan đến việc kiểm tra nguồn và mass, cũng như kiểm tra tính toàn vẹn của dây dẫn kết nối đến cảm biến và cơ cấu chấp hành. Sử dụng máy chẩn đoán để kiểm tra giao tiếp (Communication Check) là bước quan trọng nhất. Nếu không thể giao tiếp, lỗi có thể nằm ở mạch giao tiếp hoặc nguồn cấp của ECU.
Việc khắc phục lỗi ECU thường đòi hỏi kỹ năng hàn mạch điện tử và lập trình lại bộ nhớ flash. Trong các trường hợp phức tạp, việc thay thế và lập trình ECU mới (Programming/Coding) là cần thiết. Tài liệu về cảm biến và ECU ô tô chi tiết sẽ cung cấp các hướng dẫn cụ thể về việc kiểm tra điện trở nội và điện áp làm việc của các chân ECU.
Cơ Cấu Chấp Hành: Thực Thi Lệnh Từ Bộ Điều Khiển Điện Tử
Các cơ cấu chấp hành (Actuators) là đầu ra vật lý của ECU. Chúng thực hiện các lệnh điều khiển đã được tính toán, biến tín hiệu điện thành hành động cơ học. Các cơ cấu này đảm bảo động cơ hoạt động chính xác theo điều kiện vận hành.

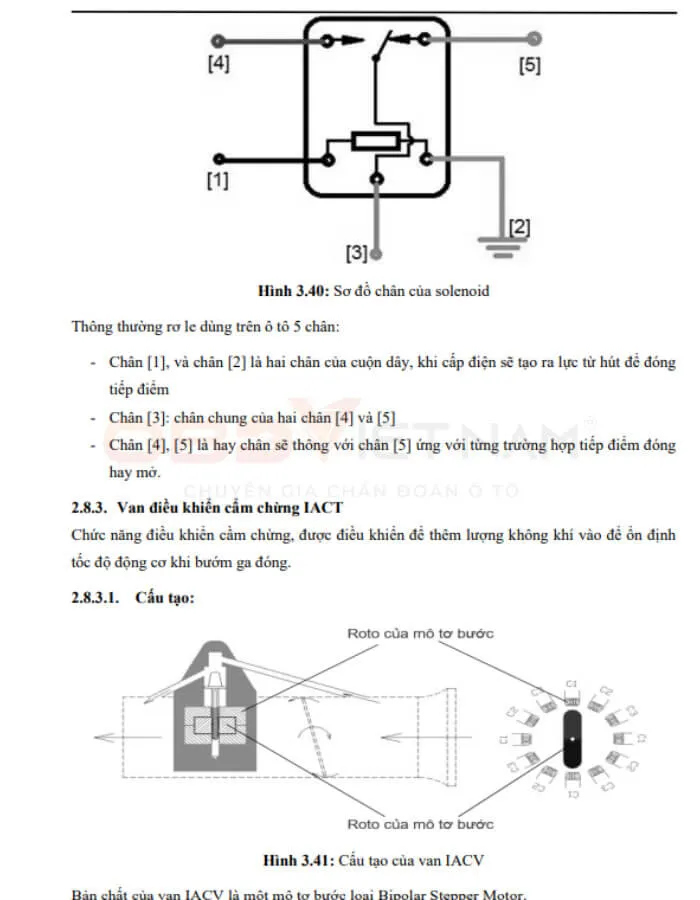

Các cơ cấu chấp hành quan trọng trong hệ thống điều khiển động cơ
Kim Phun Nhiên Liệu Và Van Điều Khiển Dầu VVT
Kim phun nhiên liệu là solenoid điện từ có nhiệm vụ phun một lượng nhiên liệu chính xác vào buồng đốt. ECU điều chỉnh lượng nhiên liệu bằng cách thay đổi thời gian kích hoạt kim phun (Pulse Width Modulation – PWM). Lỗi kim phun có thể gây ra hiện tượng bỏ máy (misfire) và tăng khí thải.
Van điều khiển cấp dầu (OCV) trong hệ thống định thời van biến thiên (VVT/VVT-i) là một solenoid điện từ khác. Nó điều chỉnh áp suất dầu đến bộ chấp hành VVT để thay đổi góc trục cam. Điều này giúp tối ưu hóa hiệu suất động cơ ở các dải tốc độ khác nhau. Việc kiểm tra điện trở và độ phản hồi của van là cần thiết.
Motor Điều Khiển Bướm Ga Và Tốc Độ Cầm Chừng
Hệ thống bướm ga điện tử (Drive-by-Wire) sử dụng một motor điều khiển bướm ga để thay thế cáp ga cơ học. ECU điều chỉnh góc mở của bướm ga dựa trên tín hiệu từ cảm biến vị trí chân ga (APP). Motor này cũng đóng vai trò quan trọng trong việc duy trì tốc độ cầm chừng (Idle Speed) ổn định.
Lỗi trong motor bướm ga có thể gây ra hiện tượng ga không đều hoặc xe bị khóa ở chế độ an toàn (Limp Mode). Việc hiệu chỉnh lại vị trí bướm ga sau khi tháo lắp là một quy trình kỹ thuật bắt buộc.
Solenoid Và Các Rơ-le: Vai Trò Điều Tiết Hệ Thống
Các solenoid và rơ-le được ECU sử dụng để bật/tắt các mạch điện có dòng điện lớn như quạt làm mát, bơm nhiên liệu, hoặc cuộn dây đánh lửa. Solenoid thường là một cuộn dây điện từ tạo ra lực cơ học để đóng mở van hoặc công tắc.
Việc kiểm tra rơ-le chỉ đơn giản là kiểm tra tính liên tục của mạch và xem nó có kích hoạt khi có điện áp không. Lỗi rơ-le là một nguyên nhân phổ biến gây ra các sự cố ngẫu nhiên, khó chẩn đoán liên quan đến việc cấp nguồn cho các hệ thống phụ trợ.
Hệ Thống Mạng CAN BUS: Giao Tiếp Tốc Độ Cao Trên Xe
CAN BUS (Controller Area Network) là chuẩn giao tiếp nối tiếp cho phép các ECU và các bộ điều khiển khác trên xe trao đổi thông tin với nhau một cách hiệu quả và tin cậy. Sự ra đời của CAN BUS đã thay thế hàng trăm dây dẫn, đơn giản hóa đáng kể hệ thống dây điện và tăng tốc độ truyền dữ liệu.
Cấu trúc và ứng dụng của Hệ thống mạng CAN BUS trên ô tô
Các Chuẩn Truyền Thông Khác Ngoài CAN BUS
Ngoài CAN BUS (thường dùng cho các hệ thống quan trọng như động cơ, hộp số), ô tô còn sử dụng các chuẩn truyền thông khác. LIN BUS (Local Interconnect Network) được sử dụng cho các hệ thống tốc độ thấp (cửa sổ, gương chiếu hậu). MOST BUS (Media Oriented Systems Transport) chuyên dùng cho các ứng dụng giải trí đa phương tiện. FlexRay là chuẩn tốc độ cực cao dành cho các hệ thống an toàn và kiểm soát khung gầm tiên tiến.
Mỗi chuẩn có tốc độ và cấu trúc gói tin khác nhau. Kỹ thuật viên chẩn đoán cần hiểu rõ sự khác biệt để biết thiết bị nào đang giao tiếp với ECU nào.
Ứng Dụng Chẩn Đoán Và Vận Hành Của CAN BUS
CAN BUS giúp giảm thiểu độ trễ trong quá trình truyền dữ liệu giữa các ECU. Ví dụ, thông tin về tốc độ bánh xe từ ECU ABS/ESC được truyền ngay lập tức qua CAN BUS đến ECU động cơ và hộp số. Điều này đảm bảo sự đồng bộ và hoạt động hiệu quả của các hệ thống tích hợp.
Trong chẩn đoán, kiểm tra điện áp và dạng sóng của đường CAN High và CAN Low bằng dao động ký là phương pháp quan trọng để xác định lỗi trong mạng. Mạch bị chập hoặc đứt dây dẫn CAN BUS sẽ gây ra lỗi giao tiếp trên toàn bộ mạng, làm xuất hiện nhiều mã lỗi cùng một lúc.
Tài Liệu Chuyên Sâu Về Cảm Biến Và ECU Là Nền Tảng Cho Kỹ Thuật Viên Hiện Đại
Việc nắm vững kiến thức chi tiết trong Tài liệu về Cảm biến và ECU ô tô là điều kiện tiên quyết cho bất kỳ kỹ thuật viên chuyên nghiệp nào trong ngành công nghiệp ô tô hiện đại. Bài viết này đã phân tích sâu sắc cấu tạo, nguyên lý hoạt động, và phương pháp chẩn đoán chuyên môn đối với Hệ thống điều khiển động cơ, từ hệ thống OBD tiêu chuẩn đến mạng CAN BUS phức tạp. Bằng cách làm chủ các nguyên tắc này, kỹ thuật viên có thể xử lý hiệu quả các sự cố, tối ưu hóa hiệu suất xe và tự tin đối mặt với những thách thức công nghệ ngày càng tiên tiến.
