Hệ thống khóa số điện tử ngày càng trở nên thiết yếu trong các giải pháp bảo mật gia đình và công nghiệp hiện đại. Bài viết này sẽ hướng dẫn chi tiết cách chế tạo một mạch khóa số điện tử chuyên nghiệp sử dụng nền tảng Arduino. Dự án này không chỉ nâng cao kỹ năng lập trình mà còn giúp người dùng hiểu rõ về giao diện người dùng và cơ chế vận hành của hệ thống điều khiển nhúng. Khóa số điện tử mang lại sự tiện lợi vượt trội so với khóa cơ truyền thống, đồng thời đảm bảo mức độ an toàn cao hơn cho tài sản.
Tổng Quan Về Hệ Thống Mạch Khóa Số Điện Tử
Mạch khóa số điện tử là một hệ thống vi điều khiển cho phép người dùng kiểm soát truy cập thông qua mã bí mật. Việc tích hợp công nghệ điện tử vào cơ cấu khóa tạo ra một giải pháp an ninh linh hoạt và có khả năng tùy biến cao. Hệ thống này bao gồm ba khối chức năng chính: khối nhập liệu, khối xử lý trung tâm, và khối chấp hành.
Nguyên Lý Hoạt Động Cơ Bản Của Khóa Số
Mạch khóa số hoạt động dựa trên việc so sánh mật khẩu nhập vào với mật khẩu đã được lưu trữ trong bộ nhớ. Khi người dùng nhập một chuỗi ký tự qua bàn phím, bộ điều khiển Arduino sẽ tiếp nhận và lưu trữ tạm thời chuỗi này. Sau đó, nó thực hiện quá trình so sánh.
Nếu hai chuỗi trùng khớp, Arduino sẽ kích hoạt cơ cấu chấp hành (thường là Relay điều khiển chốt khóa điện tử). Nếu mật khẩu sai, hệ thống sẽ đưa ra cảnh báo và duy trì trạng thái khóa. Việc sử dụng màn hình LCD 16×2 giúp người dùng dễ dàng theo dõi trạng thái nhập liệu và các thông báo của hệ thống.
Ưu Điểm Khi Ứng Dụng Arduino Trong Thiết Kế Khóa
Arduino Uno là lựa chọn lý tưởng cho dự án này nhờ vào tính đơn giản, thư viện hỗ trợ phong phú, và chi phí thấp. Nền tảng này cho phép lập trình viên tập trung vào logic hệ thống mà không cần đi sâu vào cấu hình phần cứng phức tạp.
Các thư viện Keypad và LiquidCrystal giúp giảm đáng kể thời gian phát triển giao diện. Arduino cung cấp đủ các chân I/O (Input/Output) cần thiết để giao tiếp đồng thời với bàn phím, màn hình hiển thị, và Relay điều khiển cơ cấu khóa.
Phân Tích Linh Kiện Thiết Yếu Cho Mạch Khóa Số
Để xây dựng một mạch khóa số điện tử hoàn chỉnh, việc lựa chọn và hiểu rõ chức năng của từng linh kiện là bắt buộc. Danh sách linh kiện dưới đây bao gồm những thành phần cơ bản và các thiết bị hỗ trợ cần thiết cho dự án.
Bộ Điều Khiển Trung Tâm (Arduino Uno)
Arduino Uno đóng vai trò là “bộ não” của hệ thống. Nó chịu trách nhiệm nhận dữ liệu từ bàn phím, xử lý logic mật khẩu, và điều khiển các thiết bị đầu ra như màn hình LCD, LED báo trạng thái và Relay. Khả năng lập trình dễ dàng bằng ngôn ngữ C/C++ là lợi thế lớn.

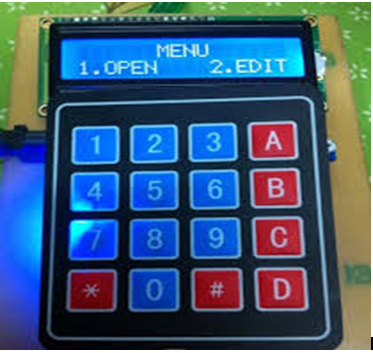

Giao Diện Người Dùng (Keypad 4×4 và LCD 16×2)
- Bàn Phím 4×4 (Keypad): Được sử dụng để nhập mật khẩu. Cấu trúc ma trận 4×4 cho phép tối đa 16 phím chức năng. Trong dự án này, chúng ta sử dụng các phím số, phím ‘C’ (Clear/Cancel) và phím ‘=’ (Enter/Check).
- Màn Hình LCD 16×2: Dùng để hiển thị các thông báo quan trọng như “Nhập mật khẩu”, “Mật khẩu sai”, hoặc “Cửa mở”. Màn hình giúp tăng tính thân thiện và tương tác cho hệ thống.
Cơ Cấu Chấp Hành (Relay và Solenoid/Lock Actuator)
Relay (Rơ le) là thành phần quan trọng để cách ly mạch điều khiển điện áp thấp (Arduino) khỏi tải điện áp cao (chốt khóa điện tử hoặc solenoid).
Relay hoạt động như một công tắc điện tử: khi Arduino gửi tín hiệu HIGH, Relay sẽ đóng mạch, cấp nguồn cho khóa điện, từ đó mở cửa. Việc chọn Relay phải phù hợp với điện áp và dòng điện của chốt khóa được sử dụng.
Các Linh Kiện Phụ Trợ (Transistor, Điện trở, LED)
- Transistor BC548: Thường được dùng để khuếch đại dòng điện từ Arduino, đảm bảo đủ dòng để kích hoạt cuộn dây của Relay (nếu không sử dụng module Relay tích hợp sẵn).
- Điện trở 1kΩ: Được sử dụng để hạn chế dòng điện, bảo vệ Transistor hoặc các chân của Arduino.
- LED (Đỏ và Xanh): Cung cấp phản hồi trực quan về trạng thái của khóa. LED xanh thường chỉ trạng thái khóa đóng/an toàn, còn LED đỏ chỉ trạng thái khóa mở.
| Số TT | Tên Linh Kiện | Số Lượng | Chức Năng Cụ Thể |
|---|---|---|---|
| 1 | Arduino Uno | 1 | Bộ xử lý trung tâm. |
| 2 | LCD 16×2 | 1 | Hiển thị thông báo và trạng thái. |
| 3 | Bàn phím 4×4 | 1 | Nhập mật khẩu. |
| 4 | Relay Module | 1 | Điều khiển chốt khóa điện tử. |
| 5 | Điện trở 1kΩ | 1 | Hạn chế dòng điện. |
| 6 | Transistor BC548 | 1 | Kích hoạt Relay (tùy chọn). |
| 7 | LED | 2 | Chỉ thị trạng thái (Đỏ/Xanh). |
Hướng Dẫn Lắp Đặt Sơ Đồ Mạch Chi Tiết
Việc lắp ráp phần cứng cần tuân thủ sơ đồ kết nối chính xác để đảm bảo mạch khóa số điện tử hoạt động ổn định và an toàn.
Kết Nối Bàn Phím Ma Trận 4×4
Bàn phím 4×4 có 8 chân: 4 chân hàng (Rows) và 4 chân cột (Columns). Chúng ta kết nối các chân này trực tiếp với các chân Digital của Arduino Uno.
- Chân hàng (Rows) được nối với các chân Digital 3, 2, 19 (A5), 18 (A4) của Arduino.
- Chân cột (Columns) được nối với các chân Digital 17 (A3), 16 (A2), 15 (A1), 14 (A0) của Arduino.
Việc sử dụng các chân Analog làm chân Digital (A0-A5) là một kỹ thuật phổ biến khi cần mở rộng số lượng chân I/O trên Arduino Uno.
Giao Tiếp Màn Hình LCD 16×2
Màn hình LCD 16×2 được kết nối với Arduino thông qua chế độ 4-bit, giúp tiết kiệm số lượng chân I/O.
- Các chân điều khiển (RS, E) và chân dữ liệu (D4, D5, D6, D7) của LCD được kết nối với các chân Digital 9, 8, 7, 6, 5, 4 của Arduino.
- Điều chỉnh biến trở (hoặc kết nối cố định với GND) để kiểm soát độ tương phản hiển thị của LCD.
Điều Khiển Rơ Le (Relay Module)
Relay module là giao diện giữa Arduino và chốt khóa.
- Chân tín hiệu (IN) của Relay được nối với chân Digital 12 của Arduino.
- Các chân nguồn VCC và GND của Relay được nối với 5V và GND của Arduino.
Để khóa được mở, Arduino phải gửi tín hiệu điện áp (HIGH) tới chân Relay. Chốt khóa điện tử sẽ được nối với tiếp điểm thường mở (NO) và chân chung (COM) của Relay.
Phân Tích Code Lập Trình Chuyên Sâu Cho Khóa Số
Chương trình điều khiển mạch khóa số điện tử yêu cầu sự kết hợp của hai thư viện chính: LiquidCrystal.h cho LCD và Keypad.h cho bàn phím ma trận. Logic chương trình được xây dựng trên các module độc lập, đảm bảo tính dễ đọc và dễ bảo trì.
Khởi Tạo Thư Viện Và Định Nghĩa Chân (Libraries and Pin Initialization)
Bước đầu tiên là khai báo và khởi tạo các thư viện cần thiết. Việc định nghĩa các hằng số cho chân kết nối giúp quản lý code dễ dàng hơn.
#include <LiquidCrystal.h>
#include <Keypad.h>
// Khởi tạo thư viện LCD với các chân giao tiếp
LiquidCrystal lcd(9, 8, 7, 6, 5, 4);
const byte ROWS = 4; // 4 hàng
const byte COLS = 4; // 4 cột
// Định nghĩa các ký tự trên bàn phím 4x4
char hexaKeys[ROWS][COLS] = {
{'7', '8', '9', '/'},
{'4', '5', '6', ''},
{'1', '2', '3', '-'},
{'C', '0', '=', '+'}
};
// Kết nối các chân hàng và cột của bàn phím với Arduino
byte rowPins[ROWS] = {3, 2, 19, 18};
byte colPins[COLS] = {17, 16, 15, 14};
Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
const int LED_RED = 10; // LED đỏ (Khóa)
const int LED_GREEN = 11; // LED xanh (Mở)
const int RELAY = 12; // Chân điều khiển Relay
char keycount = 0;
char code[4]; // Mảng chứa 4 phím đã nhấnMô-đun Setup: Cấu Hình Ban Đầu
Hàm setup() thiết lập cấu hình ban đầu cho các chân I/O và giao diện người dùng. Các chân LED và Relay được thiết lập là OUTPUT.
void setup() {
pinMode(LED_RED, OUTPUT);
pinMode(LED_GREEN, OUTPUT);
pinMode(RELAY, OUTPUT);
// Thiết lập số cột và số hàng của màn hình LCD
lcd.begin(16, 2);
// Hiển thị tin nhắn ban đầu
lcd.print("Nhap mat khau:");
lcd.setCursor(0, 1);
// Mở con trỏ hiển thị
lcd.cursor();
// Thiết lập trạng thái ban đầu: Khóa đóng (LED Đỏ sáng, Relay tắt)
digitalWrite(LED_GREEN, HIGH); // LED xanh tắt (Ngược logic do thường dùng LED active LOW)
digitalWrite(LED_RED, LOW); // LED đỏ sáng
digitalWrite(RELAY, LOW); // Tắt relay
}Mô-đun Loop: Xử Lý Nhập Liệu Và Kiểm Tra Mật Khẩu
Hàm loop() là trung tâm xử lý dữ liệu. Nó liên tục kiểm tra xem có phím nào được nhấn hay không. Logic then chốt là giới hạn số lần nhập liệu trong mảng code[] là 4 ký tự.
Khi người dùng nhấn phím số, ký tự đó được lưu vào mảng code[]. Để tăng tính bảo mật, chúng ta không hiển thị ký tự gốc mà thay thế bằng dấu sao ('') trên LCD.
- Xử lý phím ‘C’: Phím này được gọi để reset trạng thái nhập liệu hoặc kích hoạt hàm
Lock()nếu hệ thống đang mở khóa. - Xử lý phím ‘=’: Đây là phím xác nhận. Khi phím này được nhấn, chương trình tiến hành so sánh mảng
code[]với mật khẩu mặc định (ví dụ: ‘1’, ‘2’, ‘3’, ‘4’).
void loop() {
char customKey = customKeypad.getKey();
// 1. Xử lý nhập liệu: Nhận phím số (hoặc , -, /) khi chưa đủ 4 ký tự
if (customKey && (keycount < 4) && (customKey != '=') && (customKey != 'C')) {
lcd.print(''); // Ẩn mật khẩu bằng dấu ''
code[keycount] = customKey;
keycount++;
}
// 2. Xử lý phím 'C' (Cancel/Khóa)
if (customKey == 'C') {
Lock(); // Gọi hàm khóa và xóa màn hình
}
// 3. Xử lý phím '=' (Kiểm tra mật khẩu)
if (customKey == '=') {
// So sánh với mật khẩu mặc định
if ((code[0] == '1') && (code[1] == '2') && (code[2] == '3') && (code[3] == '4')) {
// Mật khẩu đúng: Mở khóa
digitalWrite(LED_GREEN, LOW); // LED xanh sáng
digitalWrite(LED_RED, HIGH); // LED đỏ tắt
digitalWrite(RELAY, HIGH); // Mở Relay (Cửa mở)
lcd.setCursor(0, 1);
lcd.print("Cua mo ");
delay(4000); // Cửa mở trong 4 giây
Lock();
} else {
// Mật khẩu sai
lcd.setCursor(0, 1);
lcd.print("Mat khau sai");
delay(1500);
Lock();
}
}
}Hàm Lock(): Đảm Bảo An Toàn Và Thiết Lập Lại
Hàm Lock() là một hàm phụ trách việc đưa hệ thống về trạng thái an toàn (khóa đóng) và reset giao diện nhập liệu.
// Khóa cửa và cập nhật hiển thị
void Lock() {
lcd.setCursor(0, 1);
lcd.print("Cua da dong "); // Thông báo khóa
delay(1500);
// Xóa mật khẩu cũ trên dòng 2
lcd.setCursor(0, 1);
lcd.print(" ");
lcd.setCursor(0, 1);
keycount = 0; // Reset bộ đếm phím đã nhấn
// Thiết lập trạng thái khóa (LED Đỏ sáng, Relay tắt)
digitalWrite(LED_GREEN, HIGH);
digitalWrite(LED_RED, LOW);
digitalWrite(RELAY, LOW);
}Nâng Cấp Tính Năng Và Bảo Mật Cho Mạch Khóa
Để biến dự án cơ bản này thành một hệ thống điều khiển thực tiễn, việc nâng cấp tính năng bảo mật và trải nghiệm người dùng là cần thiết. Những cải tiến này gia tăng đáng kể tính chuyên môn và độ tin cậy của mạch khóa số điện tử.
Tối Ưu Hóa Mật Khẩu
Mật khẩu cứng (hard-coded) như ‘1234’ là không an toàn. Chuyên gia khuyến nghị nên sử dụng bộ nhớ EEPROM của Arduino để lưu trữ mật khẩu.
- Lưu trữ EEPROM: Mật khẩu được lưu trữ vĩnh viễn trong EEPROM, không bị mất khi mất điện. Người dùng có thể thiết lập chế độ đổi mật khẩu bằng cách nhập một mã admin đặc biệt, sau đó ghi mật khẩu mới vào EEPROM.
- Mật khẩu dài hơn: Thay vì chỉ 4 chữ số, nên cho phép mật khẩu 6-8 chữ số để tăng số lượng tổ hợp, khiến việc dò mật khẩu trở nên khó khăn hơn.
Sử dụng EEPROM giúp hệ thống đáp ứng tiêu chuẩn an toàn cao hơn. Nó tránh được việc phải lập trình lại Arduino mỗi khi muốn thay đổi mật khẩu.
Tích Hợp Cảm Biến Chống Phá Khóa
Một mạch khóa số điện tử hoàn hảo cần có khả năng cảnh báo khi bị tấn công vật lý.
- Cảm biến rung (Vibration Sensor): Lắp đặt cảm biến này trên cửa hoặc vỏ khóa. Nếu có rung động mạnh (do cố gắng cạy phá), Arduino sẽ kích hoạt còi báo động (Buzzer) và có thể gửi cảnh báo qua module GSM/WiFi.
- Chức năng khóa tạm thời (Timeout Lock): Nếu người dùng nhập sai mật khẩu quá 5 lần liên tiếp, hệ thống nên tự động khóa bàn phím trong 30 giây. Điều này ngăn chặn các cuộc tấn công dò mật khẩu tự động.
Ghi Nhật Ký Truy Cập
Đối với các ứng dụng công nghiệp hoặc văn phòng, việc ghi lại lịch sử truy cập là rất quan trọng.
- Sử dụng module RTC (Real-Time Clock): Gắn thêm module RTC để ghi lại thời gian thực.
- Lưu trữ dữ liệu: Lưu trữ thời gian (giờ, phút, ngày) và trạng thái (Mở/Sai mật khẩu) vào thẻ nhớ SD Card. Điều này cho phép quản lý truy cập và kiểm tra lại lịch sử ra vào khi cần thiết.
Những nâng cấp này biến mạch khóa cơ bản thành một hệ thống tích hợp với tính năng giám sát và bảo mật vượt trội, phù hợp với các yêu cầu kỹ thuật cao.
Kết Luận
Việc chế tạo mạch khóa số điện tử bằng Arduino là một dự án điện tử học tập thú vị nhưng mang tính ứng dụng cao. Bằng cách kết hợp bàn phím 4×4, màn hình LCD 16×2 và Relay, chúng ta đã xây dựng thành công một cơ chế kiểm soát truy cập hiệu quả và đáng tin cậy. Chương trình lập trình logic dựa trên thư viện Keypad và LiquidCrystal đảm bảo quá trình xử lý nhanh chóng và cung cấp giao diện người dùng thân thiện. Hơn nữa, khả năng nâng cấp với EEPROM và cảm biến chống phá khóa mở ra tiềm năng lớn để phát triển các giải pháp bảo mật chuyên nghiệp, góp phần tăng cường an toàn cho mọi không gian sống và làm việc.
Ngày cập nhật 06/12/2025 by Nguyễn Nghĩa
