Lắp đặt mạch điện đèn ống huỳnh quang là một quy trình kỹ thuật yêu cầu sự chính xác. Quá trình này không chỉ dừng lại ở việc đấu nối các linh kiện. Khi lắp mạch điện đèn ống huỳnh quang cần tuân thủ nghiêm ngặt các bước từ lập kế hoạch đến kiểm tra cuối cùng. Việc này nhằm đảm bảo hệ thống hoạt động ổn định và an toàn tuyệt đối. Để thực hiện thành công, người thợ cần nắm rõ về sơ đồ lắp đặt, dự trù vật liệu, và các nguyên tắc an toàn điện cơ bản. Sự chuẩn bị kỹ lưỡng là yếu tố then chốt cho mọi dự án điện dân dụng và công nghiệp.
Phân Tích Tổng Quan Về Các Yêu Cầu Kỹ Thuật
Mạch điện đèn ống huỳnh quang là một ví dụ kinh điển trong kỹ thuật điện. Hệ thống này bao gồm nhiều thành phần hoạt động đồng bộ. Mục đích là tạo ra ánh sáng hiệu suất cao từ đèn huỳnh quang. Để mạch hoạt động đúng, cần có chấn lưu (ballast) và tắc te (starter) hoạt động hài hòa.
Thiếu sót trong bất kỳ khâu chuẩn bị nào cũng có thể dẫn đến rủi ro. Các rủi ro bao gồm chập điện hoặc hỏng hóc thiết bị. Do đó, quy trình lắp đặt cần được chuẩn hóa cao độ. Một quy trình chuyên nghiệp sẽ bao gồm đầy đủ các bước từ lý thuyết đến thực hành.
Quy Trình Toàn Diện: Các Bước Cơ Bản Khi Lắp Mạch Điện Đèn Ống Huỳnh Quang Cần
Quy trình lắp đặt mạch điện đèn huỳnh quang được chia thành ba giai đoạn chính. Đó là giai đoạn lập kế hoạch, chuẩn bị, và thực thi. Mỗi giai đoạn đều có vai trò thiết yếu. Bỏ qua bất kỳ bước nào cũng làm giảm chất lượng công trình và tiềm ẩn nguy cơ.
Bước 1: Lập Kế Hoạch Chi Tiết và Vẽ Sơ Đồ Lắp Đặt
Giai đoạn lập kế hoạch là nền tảng của mọi công việc kỹ thuật. Đây là bước đầu tiên và quan trọng nhất. Nó quyết định sự thành công và tính an toàn của mạch điện.
Mục Đích và Yêu Cầu Của Vẽ Sơ Đồ Lắp Đặt
Vẽ sơ đồ lắp đặt giúp trực quan hóa toàn bộ mạch điện. Sơ đồ này thể hiện vị trí cụ thể của các linh kiện. Nó bao gồm bóng đèn, chấn lưu, tắc te, công tắc, và dây dẫn. Sơ đồ cũng chỉ rõ cách thức dây dẫn được kết nối từ nguồn điện đến tải. Việc này giúp tránh nhầm lẫn trong quá trình đấu nối thực tế. Sơ đồ còn là cơ sở để lập bảng dự trù vật liệu chính xác.
Sơ đồ phải thể hiện được sự phối hợp giữa sơ đồ nguyên lý và vị trí thực tế. Nó phải tuân thủ các quy ước kỹ thuật điện tiêu chuẩn. Điều này đảm bảo tính chuyên nghiệp và dễ dàng cho việc bảo trì sau này.
Dự Trù Vật Liệu Thiết Bị và Lựa Chọn Dụng Cụ
Sau khi có sơ đồ, cần lập một danh sách chi tiết các vật tư cần thiết. Danh sách này được gọi là bảng dự trù vật liệu. Bảng này bao gồm số lượng và chủng loại dây dẫn, ống luồn dây. Nó cũng liệt kê công tắc, cầu chì, chấn lưu, tắc te, máng đèn, và bóng đèn.
Việc dự trù chính xác giúp tối ưu hóa chi phí. Nó cũng tránh tình trạng thiếu hụt vật tư khi đang thi công. Đồng thời, cần lựa chọn dụng cụ chuyên dụng. Các dụng cụ cơ bản gồm có kìm, tua vít, đồng hồ vạn năng, và băng keo cách điện. Dụng cụ phải đảm bảo chất lượng để thực hiện các thao tác một cách an toàn.
Bước 2: Chuẩn Bị Thực Thi và Vạch Dấu
Chuẩn bị thực thi là chuyển đổi kế hoạch trên giấy thành các hành động cụ thể. Bước vạch dấu là giai đoạn quan trọng nhất của khâu chuẩn bị.
Kỹ Thuật Vạch Dấu Chính Xác
Vạch dấu là việc đánh dấu vị trí cụ thể của các thiết bị trên bảng điện. Nó cũng đánh dấu đường đi của dây dẫn và vị trí lắp đặt bộ đèn. Việc vạch dấu phải sử dụng các dụng cụ đo lường chính xác. Ví dụ như thước, bút chì, và nivô (thước thủy).
Đường vạch dấu cần thẳng, rõ ràng và tuân thủ các kích thước tiêu chuẩn. Điều này đảm bảo tính thẩm mỹ và kỹ thuật của hệ thống. Vị trí các thiết bị phải thuận tiện cho việc sử dụng và bảo dưỡng sau này.
Khoan Lỗ và Lắp Đặt Thiết Bị Điện Sơ Bộ
Sau khi vạch dấu, tiến hành khoan lỗ tại các vị trí đã đánh dấu. Các lỗ này dùng để bắt vít cố định thiết bị lên bảng điện. Cần chọn mũi khoan phù hợp với vật liệu của bảng điện (gỗ, nhựa, kim loại).
Tiếp theo là lắp đặt sơ bộ các thiết bị như cầu chì, công tắc, và hộp đấu dây. Việc lắp đặt phải chắc chắn và đúng vị trí đã quy định. Đây là tiền đề để chuyển sang bước đấu nối dây dẫn.
Phân Tích Chuyên Sâu Các Yếu Tố Kỹ Thuật
Một chuyên gia điện phải hiểu rõ nguyên lý hoạt động của từng linh kiện. Việc này giúp thực hiện đấu nối không chỉ đúng mà còn tối ưu. Mạch điện đèn ống huỳnh quang có những thành phần then chốt cần được xem xét kỹ.
Vai Trò Của Chấn Lưu (Ballast) và Tắc Te (Starter)
Đèn huỳnh quang không thể hoạt động trực tiếp với điện áp lưới thông thường. Nó cần điện áp cao để khởi động và dòng điện ổn định khi hoạt động.
Chức Năng Của Chấn Lưu Trong Mạch
Chấn lưu là một cuộn dây cảm kháng được lắp nối tiếp với đèn. Chức năng kép của nó là tạo điện áp cao ban đầu và giới hạn dòng điện. Khi khởi động, chấn lưu tạo ra một xung điện áp cao. Xung này giúp ion hóa khí argon và hơi thủy ngân bên trong ống đèn. Khi đèn sáng, chấn lưu giới hạn dòng điện đi qua đèn. Điều này ngăn chặn dòng điện tăng quá mức và làm hỏng bóng. Việc lựa chọn chấn lưu phải phù hợp với công suất của bóng đèn.
Nguyên Lý Hoạt Động Của Tắc Te
Tắc te (starter) hoạt động như một công tắc tự động. Nó được dùng để đóng/ngắt mạch trong thời gian ngắn lúc khởi động. Tắc te có hai điện cực lưỡng kim đặt gần nhau trong một ống thủy tinh chứa khí neon/argon.
Khi bật điện, điện áp lưới làm khí trong tắc te phát sáng. Nhiệt độ làm cong lưỡng kim, đóng mạch. Dòng điện đi qua chấn lưu làm chấn lưu tích trữ năng lượng. Sau đó, lưỡng kim nguội, mở mạch đột ngột. Sự ngắt mạch này gây ra một xung điện áp cao từ chấn lưu. Xung này là đủ để đèn huỳnh quang khởi động và phát sáng.
Kỹ Thuật Nối Dây Bộ Đèn và Nối Dây Mạch Điện
Đấu nối dây dẫn là công đoạn đòi hỏi sự cẩn trọng cao. Mối nối phải chắc chắn, dẫn điện tốt và được cách điện an toàn.

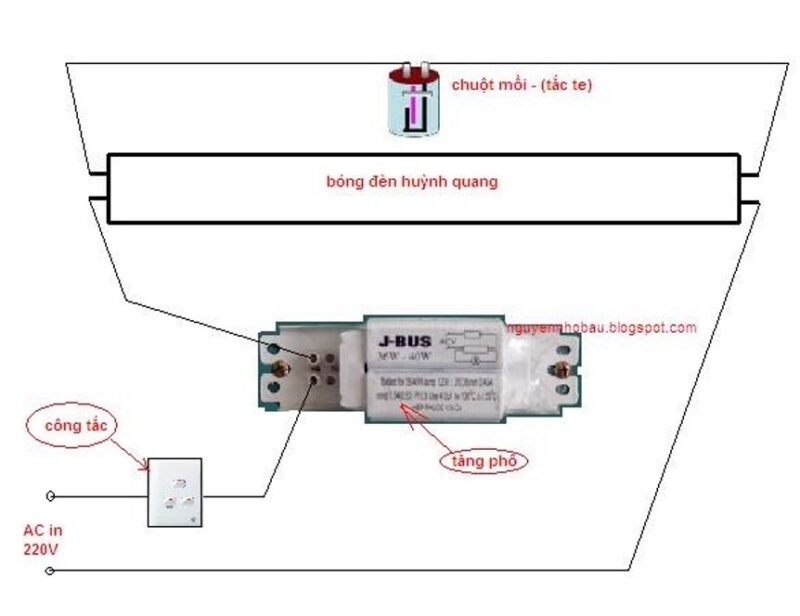

Nối Dây Bộ Đèn Theo Sơ Đồ Nguyên Lý
Nối dây bộ đèn là việc đấu nối các linh kiện trên máng đèn. Các thành phần bao gồm đui đèn, chấn lưu, và tắc te. Cần tuân thủ đúng sơ đồ nguyên lý. Dây dẫn phải được tước vỏ đúng kỹ thuật, không làm đứt lõi.
Mối nối giữa dây dẫn và terminal (cực đấu dây) phải siết chặt. Điều này tránh hiện tượng lỏng lẻo gây ra hồ quang điện. Tất cả các mối nối phải được cách điện bằng băng keo chuyên dụng. Việc này phải thực hiện ngay sau khi đấu nối xong.
Nối Dây Mạch Điện và Đảm Bảo Kết Nối Về Nguồn
Bước này là nối dây từ bảng điện (nơi có công tắc, cầu chì) đến bộ đèn. Dây dẫn phải được luồn trong ống bảo vệ. Ống này có thể là ống nhựa hoặc ống kim loại. Việc luồn ống bảo vệ tuân thủ các quy định về an toàn điện.
Dây pha (dây nóng) phải đi qua cầu chì và công tắc trước khi đến tải (bộ đèn). Dây trung tính (dây nguội) được nối thẳng đến bộ đèn. Cần kiểm tra lại màu dây và ký hiệu để tránh nhầm lẫn giữa dây pha và dây trung tính.
Các Tiêu Chuẩn An Toàn Điện Bắt Buộc
An toàn là ưu tiên hàng đầu khi lắp mạch điện đèn ống huỳnh quang cần lưu ý. Các tiêu chuẩn này không chỉ bảo vệ người lắp đặt. Nó còn đảm bảo an toàn cho người sử dụng và tài sản về lâu dài.
Thực Hành An Toàn Điện Cá Nhân
Người thợ phải luôn tuân thủ các quy tắc an toàn cơ bản. Bao gồm việc ngắt nguồn điện hoàn toàn trước khi thao tác. Cần sử dụng các dụng cụ có tay cầm cách điện. Việc đứng trên vật liệu cách điện như thảm cao su là cần thiết.
Tuyệt đối không làm việc trong điều kiện ẩm ướt hoặc dưới trời mưa. Mọi hành động đều phải được thực hiện với sự tập trung tối đa. Tránh làm việc khi mệt mỏi hoặc thiếu tỉnh táo.
Kiểm Tra Mạch Điện Trước Khi Vận Hành
Sau khi hoàn thành việc lắp đặt, bước cuối cùng là kiểm tra mạch điện. Việc này phải được thực hiện một cách có hệ thống. Mục tiêu là phát hiện và khắc phục mọi sai sót trước khi cấp điện.
Kiểm Tra Nối Dây và Cách Điện
Sử dụng đồng hồ vạn năng để kiểm tra thông mạch và điện trở cách điện. Đảm bảo không có hiện tượng chạm chập giữa dây pha và dây trung tính. Cần kiểm tra kỹ tất cả các mối nối đã được cách điện an toàn chưa.
Kiểm tra độ chắc chắn của các thiết bị đã được lắp đặt. Đặc biệt là chấn lưu và máng đèn. Chúng phải được cố định vững chắc để tránh rơi rớt.
Thử Nghiệm Vận Hành Mạch Điện
Sau khi mọi kiểm tra an toàn đều đạt, tiến hành cấp điện. Giai đoạn này là thử nghiệm vận hành mạch điện thực tế. Quan sát đèn có sáng bình thường không. Đèn phải khởi động nhanh và không nhấp nháy liên tục.
Cần lắng nghe xem có tiếng ồn bất thường nào từ chấn lưu không. Tiếng ồn có thể là dấu hiệu của sự cố hoặc lắp đặt lỏng lẻo. Nếu đèn không sáng, phải ngắt điện ngay lập tức. Sau đó, tiến hành kiểm tra lại theo sơ đồ nguyên lý.
Nguyên Tắc Đảm Bảo Độ Bền và Hiệu Suất Của Hệ Thống
Để hệ thống chiếu sáng hoạt động hiệu quả và lâu dài, cần chú trọng đến các yếu tố độ bền và hiệu suất. Lựa chọn vật tư chất lượng là một trong những yếu tố quyết định.
Lựa Chọn Vật Liệu Chuẩn Kỹ Thuật
Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức. Điều này giúp tránh quá tải và nóng chảy dây. Chấn lưu và tắc te phải là sản phẩm có nguồn gốc rõ ràng. Chúng cần đáp ứng các tiêu chuẩn chất lượng. Việc này ảnh hưởng trực tiếp đến tuổi thọ của bóng đèn và toàn bộ mạch điện.
Máng đèn cũng cần được chọn loại có độ bền cơ học cao. Đặc biệt là đối với các môi trường công nghiệp hoặc ẩm ướt.
Bảo Trì Định Kỳ và Khắc Phục Sự Cố
Mạch điện dù được lắp đặt hoàn hảo vẫn cần bảo trì định kỳ. Cần kiểm tra định kỳ các mối nối và tình trạng của chấn lưu. Việc này nhằm phát hiện sớm các dấu hiệu hư hỏng.
Thay thế tắc te và bóng đèn cũ khi chúng bắt đầu nhấp nháy. Điều này giúp duy trì hiệu suất chiếu sáng và tránh làm hỏng chấn lưu. Bảo trì chuyên nghiệp sẽ kéo dài tuổi thọ và giữ an toàn điện cho hệ thống.
Tóm lại, quá trình lắp đặt mạch điện đèn ống huỳnh quang là một chuỗi các bước có tính logic cao. Khi lắp mạch điện đèn ống huỳnh quang cần phải thực hiện đầy đủ từ việc lập sơ đồ lắp đặt đến kiểm tra mạch điện cuối cùng. Sự kết hợp giữa việc dự trù vật liệu chính xác, lựa chọn dụng cụ chuyên nghiệp, và tuân thủ nguyên tắc an toàn điện là điều kiện tiên quyết. Đây là nền tảng để đảm bảo hệ thống chiếu sáng hoạt động bền bỉ, hiệu quả, và an toàn tuyệt đối.
