Cảm biến pH công nghiệp là thiết bị đo lường thiết yếu. Nó giúp giám sát và kiểm soát độ axit hoặc kiềm của dung dịch. Việc đo lường chính xác độ pH là cực kỳ quan trọng trong nhiều quy trình công nghiệp. Thiết bị này đảm bảo chất lượng sản phẩm và tuân thủ các quy định về môi trường. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, và các ứng dụng thực tiễn của điện cực pH và bộ chuyển đổi tín hiệu. Đây là giải pháp không thể thiếu trong lĩnh vực nước thải công nghiệp và nuôi trồng thủy sản đạt chuẩn công nghiệp.
Nguyên Lý Hoạt Động Của Cảm Biến PH Công Nghiệp
Đo độ pH là một trong những phép phân tích hóa học cơ bản. Nó được thực hiện phổ biến nhất trong môi trường công nghiệp. Để hiểu về cảm biến pH công nghiệp, cần nắm rõ nguyên lý hóa học và điện hóa học đằng sau.
Khái Niệm Cơ Bản Về Độ PH và Thang Đo
Độ pH là chỉ số đánh giá hoạt động của các ion hiđrô (H⁺) trong dung dịch. Nó xác định tính axit hoặc tính kiềm của dung dịch đó. Thang đo pH trải dài từ 0 đến 14. Giá trị 7 được coi là trung tính.
Dung dịch có pH nhỏ hơn 7 là axit. pH lớn hơn 7 là kiềm (hay bazơ). Trong các hệ thống giám sát và điều khiển tự động, độ pH được xem là một thông số cực kỳ quan trọng. Sự biến động nhỏ cũng có thể gây ảnh hưởng lớn đến quy trình.
Cấu Tạo Điện Cực Đo PH
Một cảm biến pH công nghiệp tiêu chuẩn bao gồm hai phần chính. Đó là điện cực đo (sensing electrode) và điện cực tham chiếu (reference electrode). Cả hai thường được tích hợp trong cùng một thân vỏ (cấu tạo composite).
Điện cực đo được làm bằng thủy tinh đặc biệt. Lớp màng thủy tinh này có khả năng trao đổi ion H⁺. Khi tiếp xúc với dung dịch, một điện thế sẽ được tạo ra. Điện thế này tỷ lệ thuận với nồng độ ion H⁺.
Điện cực tham chiếu duy trì một điện thế ổn định và không đổi. Điện cực này không bị ảnh hưởng bởi nồng độ ion H⁺ trong dung dịch đo. Thường sử dụng dung dịch KCL 3M làm chất điện phân bên trong. Chức năng của nó là cung cấp điểm so sánh.
Cơ Chế Hoạt Động
Cơ chế hoạt động dựa trên việc đo sự chênh lệch điện thế. Sự chênh lệch này xảy ra giữa điện cực đo và điện cực tham chiếu. Khi điện cực đo pH được nhúng vào mẫu. Điện thế tạo ra trên màng thủy tinh được so sánh với điện thế tham chiếu.
Mối quan hệ giữa điện thế và pH được mô tả bằng Phương trình Nernst. Phương trình này cho thấy sự thay đổi 59.16 mV ở 25°C. Sự thay đổi này tương ứng với sự thay đổi 1 đơn vị pH. Đây là nguyên tắc cốt lõi giúp thiết bị chuyển đổi tín hiệu điện thành giá trị pH.
Bộ Chuyển Đổi Tín Hiệu
Tín hiệu điện áp (mV) do điện cực tạo ra rất nhỏ và có trở kháng cao. Do đó, cần có bộ khuếch đại hoặc bộ chuyển đổi tín hiệu đi kèm. Bộ này biến đổi tín hiệu mV thành tín hiệu chuẩn công nghiệp. Các tín hiệu chuẩn bao gồm 4-20mA, 0-10VDC, hoặc giao thức số RS485.
Bộ chuyển đổi này cũng thực hiện chức năng bù nhiệt độ. Sự thay đổi nhiệt độ ảnh hưởng đáng kể đến độ nhạy của điện cực. Bù nhiệt độ là tính năng bắt buộc. Nó đảm bảo độ chính xác của phép đo trong môi trường công nghiệp thay đổi liên tục.
Cảm biến pH công nghiệp và bộ chuyển đổi tín hiệu
Phân Loại Cảm Biến PH Công Nghiệp Theo Thiết Kế Và Ứng Dụng
Cảm biến pH công nghiệp được thiết kế đa dạng. Mỗi loại tối ưu hóa cho điều kiện môi trường cụ thể. Việc lựa chọn cảm biến phải dựa trên tính chất hóa học và vật lý của mẫu cần đo. Điều này rất quan trọng để đảm bảo tuổi thọ và độ tin cậy.
Cảm Biến PH Dạng Thường (Composite)
Loại cảm biến này có thân vỏ composite (thường là nhựa epoxy hoặc PC). Nó tích hợp cả điện cực đo và điện cực tham chiếu. Đây là loại phổ biến nhất. Nó phù hợp với các ứng dụng có tính ăn mòn yếu hoặc trung tính.
Cảm biến composite thường được dùng trong giám sát nước thải sinh hoạt. Nó cũng xuất hiện trong hệ thống nước làm mát. Thiết kế đơn giản giúp chúng dễ dàng lắp đặt và bảo trì. Tuy nhiên, nó kém bền hơn trong môi trường khắc nghiệt.
Cảm Biến PH Chuyên Dụng
Để đối phó với môi trường khắc nghiệt, các loại cảm biến chuyên dụng đã ra đời. Mỗi loại có vật liệu và thiết kế tối ưu riêng.
Điện Cực Vỏ Teflon (PTFE)
Loại này được thiết kế với vỏ ngoài bằng polytetrafluoroethylene (PTFE). PTFE có khả năng kháng hóa chất vượt trội. Nó thích hợp cho môi trường axit mạnh, kiềm mạnh. Nó cũng dùng được trong các chất hữu cơ có tính ăn mòn cao.
Điện Cực Bề Mặt Phẳng (Flat Surface)
Điện cực có bề mặt phẳng giúp giảm thiểu sự bám bẩn. Nó rất hữu ích trong các ứng dụng có độ nhớt cao hoặc chứa chất rắn lơ lửng. Nó giúp kéo dài chu kỳ bảo trì. Loại này thường được dùng trong sản xuất thực phẩm và đồ uống.
Điện Cực Nhiệt Độ Cao/Áp Suất Cao
Các cảm biến này sử dụng thủy tinh và vật liệu tham chiếu đặc biệt. Chúng có thể hoạt động ổn định ở nhiệt độ lên đến 80°C hoặc cao hơn. Đồng thời nó chịu được áp suất vận hành lên tới 6 bar. Chúng là lựa chọn hàng đầu trong các lò hơi và quy trình hóa chất.
Đầu dò pH công nghiệp vỏ Teflon và Composite chống ăn mòn
Tín Hiệu Đầu Ra Phổ Biến
Trong tự động hóa công nghiệp, tính tương thích của tín hiệu là chìa khóa. Cảm biến pH công nghiệp cung cấp nhiều dạng tín hiệu đầu ra chuẩn.
Tín Hiệu Analog Chuẩn (4-20mA, 0-10VDC)
Đây là các tín hiệu analog được sử dụng rộng rãi nhất. Tín hiệu 4-20mA là chuẩn công nghiệp. Nó có khả năng truyền xa mà không bị suy giảm tín hiệu. Nó cũng dễ dàng tích hợp vào PLC hoặc bộ điều khiển PID. 4mA thường tương ứng với 0 pH, và 20mA tương ứng với 14 pH.
Giao Thức Số (RS485/Modbus)
Giao thức số như RS485/Modbus cung cấp nhiều thông tin hơn. Chúng truyền dữ liệu pH, nhiệt độ, và trạng thái cảm biến. Điều này cho phép giám sát và cấu hình từ xa. Tín hiệu số ít bị nhiễu hơn so với tín hiệu analog.
Tiêu Chuẩn Kỹ Thuật Và Lựa Chọn Cảm Biến PH Phù Hợp
Việc lựa chọn cảm biến pH công nghiệp đòi hỏi sự cân nhắc kỹ lưỡng về các thông số kỹ thuật. Sự lựa chọn sai có thể dẫn đến phép đo không chính xác. Nó cũng làm giảm tuổi thọ của thiết bị.
Độ Chính Xác Và Độ Phân Giải
Độ chính xác là khả năng cảm biến đo gần với giá trị thực. Độ phân giải là bước nhảy nhỏ nhất mà cảm biến có thể nhận biết. Hầu hết cảm biến công nghiệp có độ phân giải 0.01pH. Độ chính xác thường là 3%FS (Full Scale). Trong các ứng dụng nhạy cảm, độ chính xác cao hơn là yêu cầu bắt buộc.
Độ chính xác phải luôn được duy trì bằng cách hiệu chuẩn định kỳ. Điều này cực kỳ quan trọng đối với các quy trình kiểm soát chất lượng nghiêm ngặt.
Phạm Vi Đo Lường Và Nhiệt Độ Hoạt Động
Cảm biến tiêu chuẩn đo từ 0-14pH. Tuy nhiên, không phải cảm biến nào cũng hoạt động hiệu quả trên toàn dải. Cần chọn loại phù hợp với dải pH dự kiến.
Nhiệt độ hoạt động là yếu tố quyết định tuổi thọ. Điện cực thường hoạt động tốt nhất trong dải 0-80 độ C. Vượt quá giới hạn này sẽ làm hỏng màng thủy tinh hoặc dung dịch tham chiếu. Luôn kiểm tra thông số nhiệt độ tối đa của điện cực.
Yêu Cầu Về Áp Suất Và Môi Trường Ăn Mòn
Áp suất hoạt động tối đa cho cảm biến công nghiệp là 6bar. Cảm biến phải được thiết kế để chịu được áp suất này. Việc lắp đặt ở vị trí áp suất cao cần kiểm tra vật liệu vỏ.
Vật liệu thân cảm biến phải chống được sự ăn mòn của hóa chất. Trong môi trường axit mạnh, cần chọn vỏ PTFE. Đối với nước thải thông thường, composite hoặc PVDF có thể đáp ứng.
Ứng Dụng Chuyên Sâu Của Cảm Biến PH Trong Công Nghiệp
Cảm biến pH công nghiệp là một công cụ đa năng. Nó đóng vai trò cốt yếu trong nhiều ngành công nghiệp. Việc kiểm soát pH là cần thiết cho cả an toàn và hiệu quả quy trình.
Giám Sát Và Xử Lý Nước Thải
Đây là một trong những ứng dụng quan trọng nhất. Các nhà máy xử lý nước thải phải tuân thủ nghiêm ngặt các quy định về xả thải. Cần đo pH liên tục.
Độ pH trong nước thải cần được trung hòa. Nó phải nằm trong khoảng cho phép trước khi xả ra môi trường. Cảm biến pH được lắp đặt ở đầu vào và đầu ra. Nó giúp kiểm soát quá trình bơm hóa chất (axit hoặc kiềm) để điều chỉnh pH tự động.
Nuôi Trồng Thủy Sản Công Nghệ Cao
Trong nuôi trồng thủy sản, đặc biệt là nuôi tôm, pH ảnh hưởng trực tiếp đến sức khỏe tôm. Phạm vi pH lý tưởng cho ao nuôi tôm là 7.5~8.5. Giới hạn an toàn là 7~9.
Sự thay đổi đột ngột hoặc pH quá thấp (axit) gây stress. Nó làm giảm sức đề kháng và tăng nguy cơ mắc bệnh cho tôm. Việc sử dụng cảm biến pH công nghiệp cho phép giám sát 24/7. Điều này giúp kịp thời can thiệp bằng cách sục khí hoặc bón vôi.
Bảng tiêu chuẩn pH nước hồ tôm, ứng dụng cảm biến pH công nghiệp
Công Nghiệp Hóa Chất Và Dược Phẩm
Trong sản xuất hóa chất, nhiều phản ứng chỉ xảy ra ở một dải pH hẹp. Kiểm soát pH là chìa khóa để đạt được hiệu suất phản ứng tối đa. Nó cũng giúp đảm bảo độ tinh khiết sản phẩm.
Trong dược phẩm, pH cần được kiểm soát nghiêm ngặt. Đặc biệt là trong quá trình lên men và sản xuất vắc-xin. Cảm biến pH cần độ chính xác cao và khả năng khử trùng tốt.
Công Nghiệp Thực Phẩm Và Đồ Uống
Độ pH quyết định hương vị, độ tươi và thời hạn sử dụng của sản phẩm. Ví dụ, trong sản xuất bia hoặc sữa chua, pH cần được theo dõi liên tục. Điều này nhằm kiểm soát quá trình lên men của vi khuẩn. Cảm biến pH chuyên dụng, dễ vệ sinh, là lựa chọn hàng đầu.
Quy Trình Lắp Đặt Và Cấu Hình Hệ Thống Đo PH Hoàn Chỉnh
Việc lắp đặt cảm biến pH công nghiệp đúng cách là rất quan trọng. Nó ảnh hưởng trực tiếp đến độ chính xác và độ bền của thiết bị. Cần tuân thủ các hướng dẫn kỹ thuật nghiêm ngặt.
Các Phương Pháp Lắp Đặt Điện Cực
Có ba phương pháp lắp đặt chính. Mỗi phương pháp phù hợp với một loại ứng dụng khác nhau.
Lắp Đặt Dạng Ngâm (Submersible)
Cảm biến được thả trực tiếp vào bể hoặc bồn. Phương pháp này thường dùng trong ao nuôi thủy sản. Nó cũng dùng được trong bể chứa nước thải lớn. Cảm biến phải có dây cáp dài và vỏ bảo vệ chắc chắn.
Lắp Đặt Dạng Dòng Chảy (Flow-Through)
Mẫu chất lỏng được đưa qua một buồng đo riêng biệt. Sau đó, nó chảy trở lại hệ thống. Cách này đảm bảo dòng chảy ổn định qua điện cực. Nó cho phép đo lường chính xác hơn. Phương pháp này phổ biến trong các dây chuyền sản xuất.
Lắp Đặt Dạng Vặn Ren (Insertion)
Cảm biến được lắp trực tiếp vào thành bồn hoặc đường ống bằng ren. Cảm biến có ren 3/4 hoặc ren 27 phổ biến. Khi lắp bên hông, cảm biến nên lắp nghiêng một góc 15 độ. Điều này giúp loại bỏ bọt khí và đảm bảo điện cực luôn tiếp xúc hoàn toàn với chất lỏng.

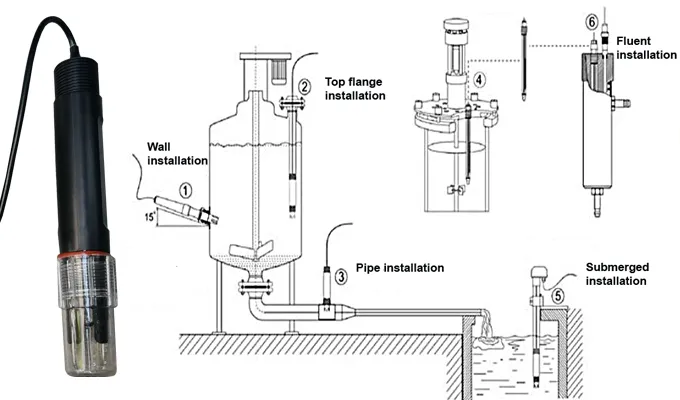

Sơ đồ lắp đặt cảm biến pH công nghiệp nghiêng 15 độ
Vai Trò Của Bộ Khuếch Đại/Bộ Hiển Thị Tín Hiệu
Bộ hiển thị là giao diện chính cho người vận hành. Nó cho phép quan sát giá trị pH thực tế. Bộ này cũng có thể xuất nguồn nuôi 24VDC cho cảm biến hoạt động.
Một số bộ hiển thị tiên tiến tích hợp chức năng điều khiển. Chúng có thể cài đặt được ngõ ra relay. Ngõ ra này phát tín hiệu cảnh báo. Nó sẽ hoạt động khi độ pH vượt quá ngưỡng cho phép (quá cao hoặc quá thấp). Điều này tạo ra một hệ thống điều khiển vòng kín.
Bộ hiển thị và điều khiển cho cảm biến pH công nghiệp
Lưu Ý Quan Trọng Khi Lắp Đặt
Cần tránh tuyệt đối để nước lọt vào phía trên cảm biến. Đặc biệt là khu vực dây ra của điện cực. Nước vào có thể gây chập mạch và hư hỏng bộ khuếch đại bên trong. Dây cáp điện cực tiêu chuẩn dài 5 mét. Nhà sản xuất khuyến cáo không được cắt và nối dài dây này. Việc này làm ảnh hưởng đến trở kháng và giá trị đo. Chỉ nối dài dây ngõ ra chuẩn 4-20mA hoặc RS485.
Bảo Trì Và Hiệu Chuẩn Để Tăng Tuổi Thọ Cảm Biến PH
Bảo trì và hiệu chuẩn là quy trình không thể thiếu. Nó giúp duy trì độ chính xác và kéo dài tuổi thọ của cảm biến pH công nghiệp. Điện cực pH là một thiết bị nhạy cảm. Nó cần được chăm sóc đặc biệt.
Phương Pháp Bảo Quản Điện Cực
Khi cảm biến không sử dụng, cần bảo quản đúng cách. Đầu đo pH có kèm nắp đậy. Nắp này chứa một ít dung dịch bảo quản KCL 3M. Dung dịch này giữ cho điện cực thủy tinh luôn ẩm.
Tuyệt đối không để đầu đo bị khô. Việc khô đầu đo sẽ làm hỏng màng thủy tinh. Nó khiến điện cực mất độ nhạy. Giá trị ban đầu của cảm biến khi nhúng vào dung dịch bảo quản này là khoảng 7 PH.
Vệ Sinh Điện Cực Đúng Cách
Trước khi đo mẫu khác hoặc khi cảm biến bị bẩn, cần vệ sinh. Sử dụng nước cất hoặc nước khử ion để rửa đầu đo. Dùng bông mềm thấm nước chấm nhẹ vào cầu đo cho khô.
Tuyệt đối không dùng vật cứng chà xát. Điều này sẽ làm xước màng thủy tinh. Màng bị xước sẽ làm giảm độ chính xác và tuổi thọ. Sau khi vệ sinh, cần bảo quản ngay bằng dung môi KCL 3M.
Quy Trình Hiệu Chuẩn Hai Điểm
Hiệu chuẩn là quá trình điều chỉnh cảm biến để nó cho ra giá trị chính xác. Quy trình phổ biến nhất là hiệu chuẩn hai điểm. Cụ thể là dùng dung dịch đệm pH 7 (trung tính) và pH 4 hoặc pH 10 (axit hoặc kiềm).
Đầu tiên, hiệu chuẩn điểm 7 để thiết lập điểm zero. Sau đó, hiệu chuẩn điểm 4 hoặc 10 để thiết lập độ dốc (slope) của điện cực. Hiệu chuẩn định kỳ là bắt buộc. Tần suất tùy thuộc vào độ bẩn của môi trường đo.
Các Nguyên Nhân Gây Hư Hỏng Cảm Biến
Hầu hết hư hỏng đến từ việc sử dụng sai cách. Nhiệt độ vượt quá giới hạn là nguyên nhân hàng đầu. Tiếp theo là sự bám bẩn và tắc nghẽn của màng thủy tinh và junction. Sử dụng điện cực không phù hợp với môi trường ăn mòn cũng làm giảm tuổi thọ đáng kể.
Một cảm biến pH công nghiệp chất lượng cao, được bảo trì đúng cách, có thể hoạt động hiệu quả trong thời gian dài. Tuy nhiên, điện cực pH vẫn là một vật tư tiêu hao. Nó cần được thay thế định kỳ.
Tóm lại, việc kiểm soát độ pH là yếu tố sống còn trong công nghiệp hiện đại. Cảm biến pH công nghiệp đóng vai trò là “mắt xích” quan trọng. Nó biến đổi thông số hóa học phức tạp thành tín hiệu điện chuẩn công nghiệp. Sự hiểu biết sâu sắc về nguyên lý hoạt động, cấu tạo, và quy trình bảo trì giúp tối ưu hóa hệ thống. Điều này đảm bảo độ tin cậy và chính xác của dữ liệu đo lường. Việc đầu tư vào một hệ thống giám sát pH chất lượng cao sẽ mang lại lợi ích lâu dài về hiệu suất và tuân thủ quy định.
