Lập Trình Cảm Biến Ánh Sáng Với Arduino: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Nâng Cao

Lĩnh vực tự động hóa ngày càng phát triển, đặt cảm biến ánh sáng quang trở (LDR) vào vị trí trung tâm của nhiều ứng dụng thông minh. Hiểu rõ cơ chế hoạt động và cách thức lập trình cảm biến ánh sáng là kỹ năng nền tảng cho mọi kỹ sư IoT và điện tử. Bài viết này cung cấp một cái nhìn toàn diện, từ cấu tạo cơ bản của mạch điều chỉnh độ nhạy đến các kịch bản lập trình nâng cao trên nền tảng Arduino Uno. Chúng tôi sẽ đi sâu vào việc sử dụng cả tín hiệu kỹ thuật số (Digital) lẫn tín hiệu tương tự (Analog) để đạt hiệu suất tối ưu trong việc phát hiện và điều khiển ngưỡng kỹ thuật số ánh sáng.

Cơ Bản Về Cảm Biến Ánh Sáng Dùng Quang Trở (LDR)

Cảm biến ánh sáng, thường sử dụng Quang trở (Light Dependent Resistor – LDR), là một thành phần thụ động đóng vai trò thiết yếu trong việc đo lường cường độ ánh sáng môi trường. Đây là một bộ phận cực kỳ phổ biến nhờ vào cấu tạo đơn giản và giá thành hợp lý. LDR được cấu tạo từ vật liệu bán dẫn có tính chất điện trở thay đổi khi cường độ ánh sáng chiếu vào nó thay đổi.

Nguyên Lý Hoạt Động Của Quang Trở

Quang trở hoạt động dựa trên hiệu ứng quang dẫn nội tại. Khi photon ánh sáng chiếu vào vật liệu bán dẫn (thường là Cadmium Sulfide), năng lượng của photon sẽ giải phóng các electron khỏi liên kết của chúng. Sự gia tăng các hạt mang điện tự do này làm giảm đáng kể điện trở suất của vật liệu. Khi trời tối hoặc không có ánh sáng, điện trở của LDR có thể đạt đến mega Ohm. Ngược lại, dưới ánh sáng mạnh, điện trở giảm xuống chỉ còn vài trăm Ohm.

Đặc tính phi tuyến tính của quang trở khiến nó lý tưởng cho các ứng dụng phát hiện sự thay đổi trạng thái (ngày/đêm). Các module cảm biến ánh sáng thương mại thường tích hợp LDR vào một mạch so sánh (Comparator circuit) để chuyển đổi đặc tính điện trở thành tín hiệu điện áp có thể sử dụng được.

So Sánh Giữa Tín Hiệu Analog Và Digital

Khi tiến hành lập trình cảm biến ánh sáng, chúng ta có thể khai thác hai loại tín hiệu từ module cảm biến.

Tín hiệu Digital (Kỹ thuật số): Module cảm biến tích hợp một bộ so sánh (như IC LM393) để so sánh điện áp từ LDR với một ngưỡng điện áp tham chiếu. Đầu ra DO (Digital Output) chỉ trả về hai giá trị: HIGH (ánh sáng dưới ngưỡng, ví dụ: 5V) hoặc LOW (ánh sáng trên ngưỡng, ví dụ: 0V). Phương pháp này phù hợp cho các ứng dụng bật/tắt đơn giản, chẳng hạn như đèn đường tự động.

Tín hiệu Analog (Tương tự): Module cũng thường cung cấp chân AO (Analog Output). Chân này cung cấp điện áp đầu ra tỷ lệ thuận hoặc nghịch với điện trở của LDR. Bằng cách đọc tín hiệu Analog, vi điều khiển có thể xác định cường độ ánh sáng một cách tuyến tính hơn. Điều này cho phép thực hiện các chức năng điều chỉnh độ sáng (dimming) hoặc ghi nhận dữ liệu chính xác về môi trường.

Gợi ý: AWS Lightsail là gì

Phân Tích Chi Tiết Module Cảm Biến Ánh Sáng Digital

Các module cảm biến ánh sáng quang trở hiện đại thường được thiết kế nhỏ gọn, cung cấp đầy đủ các thành phần phụ trợ cần thiết. Điều này giúp đơn giản hóa quá trình kết nối và lập trình, đặc biệt khi sử dụng với các vi điều khiển như Arduino.

Cấu Tạo Và Vai Trò Của Biến Trở Điều Chỉnh Độ Nhạy

Một yếu tố then chốt giúp module cảm biến ánh sáng hoạt động hiệu quả là sự hiện diện của biến trở 10K ohm (hoặc tương tự) trên bo mạch. Biến trở này không trực tiếp điều chỉnh độ nhạy của LDR mà thay đổi điện áp tham chiếu (Reference Voltage) cho IC so sánh.

Khi bạn xoay biến trở, bạn đang điều chỉnh giá trị ngưỡng (threshold) của bộ so sánh.

Vặn về bên trái (tăng độ nhạy): Điện áp tham chiếu giảm. Điều này có nghĩa là chỉ cần một sự thay đổi điện trở nhỏ của LDR (tức là ánh sáng yếu) cũng đủ để làm điện áp đầu vào lớn hơn điện áp tham chiếu. Kết quả là mạch chuyển trạng thái Digital (ví dụ: từ LOW sang HIGH) nhanh hơn, phù hợp cho môi trường cần phản ứng nhạy với ánh sáng mờ.

Vặn về bên phải (giảm độ nhạy): Điện áp tham chiếu tăng. Cần một sự thay đổi điện trở lớn hơn từ LDR (tức là ánh sáng mạnh hơn) để đạt đến ngưỡng. Mạch sẽ chỉ chuyển trạng thái khi cường độ ánh sáng đạt mức cao hơn, phù hợp cho các môi trường có ánh sáng mạnh nhưng vẫn cần phát hiện sự thay đổi rõ rệt.

Việc điều chỉnh biến trở là bước hiệu chỉnh quan trọng nhất trước khi triển khai bất kỳ dự án lập trình cảm biến ánh sáng nào.

Các Chân Kết Nối (VCC, GND, DO, AO)

Module cảm biến quang trở thường có bốn chân cơ bản, đảm bảo tính tương thích cao với nền tảng Arduino:

VCC (Voltage Common Collector): Cấp nguồn dương (thường là 5V DC).
GND (Ground): Nối đất.
DO (Digital Output): Chân đầu ra kỹ thuật số. Cung cấp tín hiệu HIGH/LOW tùy thuộc vào ngưỡng đã cài đặt bằng biến trở.
AO (Analog Output): Chân đầu ra tương tự. Cung cấp một dải điện áp (0V đến 5V) tương ứng với độ sáng môi trường.

Việc sử dụng điện áp chuẩn 5V giúp cảm biến này dễ dàng tích hợp vào hệ sinh thái Arduino mà không cần thêm bộ chuyển đổi điện áp.

Module cảm biến ánh sáng quang trở LDR và biến trở điều chỉnh độ nhạy cho dự án lập trình cảm biến ánh sáng

Lập Trình Cảm Biến Ánh Sáng Trên Nền Tảng Arduino

Quá trình lập trình được chia thành hai phần chính: kết nối phần cứng chính xác và xây dựng mã nguồn (sketch) tối ưu.

Sơ Đồ Kết Nối Phần Cứng Cơ Bản

Để bắt đầu với một dự án bật/tắt đèn cơ bản, chúng ta sẽ sử dụng tín hiệu Digital (DO) và một đèn LED làm thiết bị điều khiển.

Cấp nguồn: Nối chân VCC của cảm biến vào chân 5V trên Arduino Uno. Nối chân GND của cảm biến vào chân GND trên Arduino.
Tín hiệu vào: Nối chân DO (Digital Output) của cảm biến vào một chân Digital Input bất kỳ trên Arduino, ví dụ: Chân 10.
Thiết bị điều khiển: Nối chân dương của đèn LED (qua điện trở hạn dòng 220 Ohm) vào một chân Digital Output, ví dụ: Chân 8. Nối chân âm của LED vào GND.

Trong các ứng dụng thực tế điều khiển thiết bị điện 220V, chân Digital Output (chân 8) sẽ được nối với module rơ-le (Relay Module). Rơ-le sẽ đóng vai trò chuyển mạch, bật/tắt các thiết bị công suất lớn dựa trên lệnh từ Arduino.

Kịch Bản Lập Trình Sử Dụng Tín Hiệu Digital (Bật/Tắt Đơn Giản)

Mục tiêu của kịch bản này là bật đèn LED khi trời tối (tín hiệu cảm biến là HIGH) và tắt đèn khi trời sáng (tín hiệu cảm biến là LOW).

/
  Kịch bản Lập trình Cảm Biến Ánh Sáng cơ bản
  Tên dự án: Đèn đường tự động
 /

int cambienPin = 10; // Khai báo chân Digital 10 cho cảm biến (DO)
int ledPin = 8;      // Khai báo chân Digital 8 cho đèn LED

void setup() {
  // Cấu hình chân LED là đầu ra (OUTPUT) để điều khiển thiết bị
  pinMode(ledPin, OUTPUT);
  // Cấu hình chân cảm biến là đầu vào (INPUT) để nhận tín hiệu
  pinMode(cambienPin, INPUT);
}

void loop() {
  // Đọc giá trị kỹ thuật số từ cảm biến (HIGH hoặc LOW)
  int trangThaiAnhSang = digitalRead(cambienPin);

  // Xuất giá trị đọc được ra chân LED.
  // Nếu cảm biến trả về HIGH (Trời tối), LED sẽ được bật (HIGH).
  // Nếu cảm biến trả về LOW (Trời sáng), LED sẽ bị tắt (LOW).
  digitalWrite(ledPin, trangThaiAnhSang);
}

Mã nguồn trên hoạt động rất hiệu quả trong việc mô phỏng một công tắc tự động. Việc điều chỉnh ngưỡng sáng (tức là độ tối cần thiết để bật đèn) hoàn toàn được thực hiện thông qua biến trở vật lý trên module cảm biến.

Gợi ý: Giải Pháp Mạch Điện Tử Đa Năng Cho Các Ứng Dụng Công Nghiệp

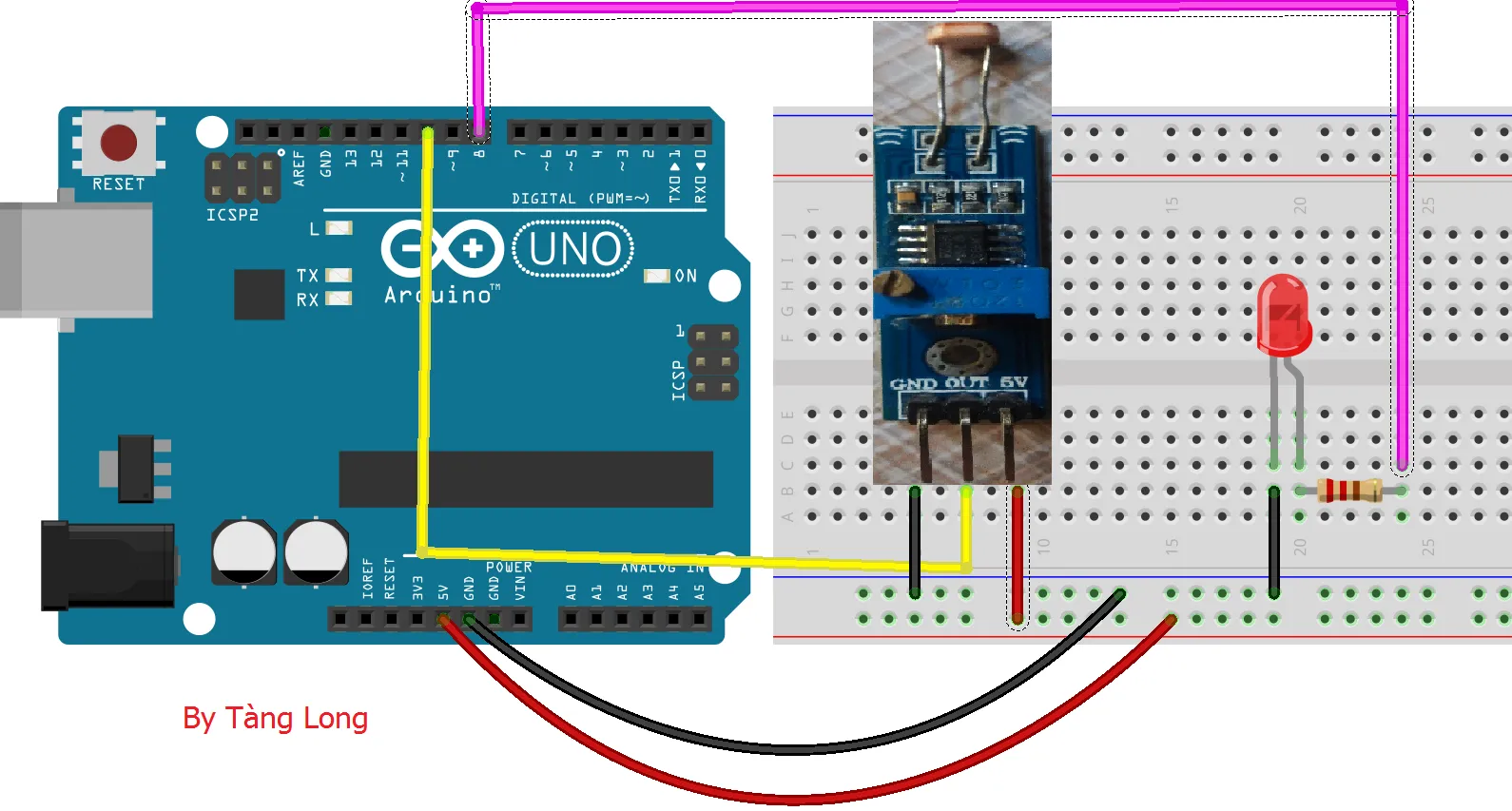

Sơ đồ kết nối phần cứng cho quá trình lập trình cảm biến ánh sáng Arduino

Nâng Cao: Đọc Giá Trị Ánh Sáng Tuyến Tính Bằng Tín Hiệu Analog

Khi chuyển sang sử dụng chân Analog Output (AO), chúng ta có thể mở rộng khả năng điều khiển vượt xa mức bật/tắt đơn thuần. Tín hiệu Analog cho phép Arduino biết chính xác mức độ sáng hiện tại, từ đó đưa ra các quyết định phức tạp hơn.

Tại Sao Cần Dùng Tín Hiệu Analog?

Tín hiệu Analog cung cấp độ phân giải cao hơn. Arduino Uno có Bộ chuyển đổi Analog sang Digital (ADC) 10-bit, cho phép nó đọc 1024 mức giá trị khác nhau (từ 0 đến 1023) từ điện áp 0V đến 5V.

Sử dụng Analog là cần thiết khi:

Cần ghi nhận dữ liệu về sự thay đổi cường độ ánh sáng theo thời gian.
Cần điều chỉnh cường độ đầu ra (ví dụ: điều chỉnh độ sáng đèn LED dựa trên độ tối của môi trường).
Muốn loại bỏ sự phụ thuộc vào việc hiệu chỉnh biến trở vật lý, thay vào đó đặt ngưỡng kích hoạt ngay trong mã nguồn.

Lập Trình Đọc Giá Trị Analog Và Chuyển Đổi

Trong chế độ Analog, cảm biến thường được mắc theo cấu hình cầu chia điện áp. Điện áp tại chân AO sẽ tỷ lệ nghịch với cường độ ánh sáng.

/
  Kịch bản Lập trình Cảm Biến Ánh Sáng Analog nâng cao
  Mục tiêu: Đọc giá trị, in ra Serial Monitor và điều khiển thiết bị.
 /

int camBienAnalogPin = A0; // Chân Analog A0 cho cảm biến (AO)
int ledPin = 9;            // Chân Digital 9 (có PWM) cho đèn LED

void setup() {
  Serial.begin(9600); // Khởi động giao tiếp Serial để theo dõi giá trị
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Đọc giá trị Analog (0 - 1023)
  int rawValue = analogRead(camBienAnalogPin);

  // Áp dụng phép ánh xạ (map) để chuyển đổi giá trị thô thành giá trị độ sáng (0 - 255)
  // Map(Giá trị, từ_min, từ_max, đến_min, đến_max)
  // Vì giá trị rawValue tỷ lệ nghịch với ánh sáng, chúng ta cần đảo ngược nó
  // Giả sử ánh sáng tối đa là 900 (khi trời sáng) và tối thiểu là 100 (khi trời tối)
  // Giá trị độ sáng (0-255) cho LED: 0 (tắt) đến 255 (sáng nhất)

  int brightness = map(rawValue, 900, 100, 0, 255);

  // Đảm bảo giá trị brightness nằm trong khoảng hợp lệ
  brightness = constrain(brightness, 0, 255);

  // Điều khiển độ sáng đèn LED bằng PWM (analogWrite)
  analogWrite(ledPin, brightness);

  // In ra màn hình để theo dõi
  Serial.print("Gia tri Raw: ");
  Serial.print(rawValue);
  Serial.print(" | Do sang LED: ");
  Serial.println(brightness);

  delay(100);
}

Trong kịch bản này, chúng ta đã biến cảm biến quang trở thành một cảm biến độ sáng điều chỉnh liên tục. Hàm map() giúp chuyển đổi phạm vi giá trị 0-1023 của ADC thành phạm vi 0-255 của PWM, cho phép Arduino tự động điều chỉnh độ sáng của đèn LED. Đây là một bước tiến quan trọng trong lập trình cảm biến ánh sáng ứng dụng cho hệ thống chiếu sáng thích ứng.

Xây Dựng Hệ Thống Tự Động Điều Chỉnh Cường Độ (Ví Dụ: Dimmer)

Sử dụng Analog cho phép tạo ra các thuật toán điều khiển phức tạp, vượt xa khả năng của tín hiệu Digital.

Ví dụ: Hệ thống chiếu sáng thông minh trong nhà.

Nếu giá trị ánh sáng (rawValue) cao hơn 700 (trời sáng), đèn LED tắt hoàn toàn (brightness = 0).

Gợi ý: Điện Tâm Đồ Bệnh Mạch Vành: Phân Tích Chuyên Sâu Các Dấu Hiệu Chẩn Đoán Và Tiên Lượng

Nếu giá trị ánh sáng nằm trong khoảng 300 – 700 (trời chập choạng), đèn LED sẽ bật với cường độ tỷ lệ nghịch, giúp bù trừ ánh sáng thiếu hụt.

Nếu giá trị ánh sáng dưới 300 (trời tối hoàn toàn), đèn LED bật sáng tối đa (brightness = 255).

Việc này tạo ra hiệu ứng tự động bù sáng, tiết kiệm năng lượng và tăng trải nghiệm người dùng. Quá trình lập trình cảm biến ánh sáng ở mức độ này yêu cầu sự hiểu biết sâu sắc về các hàm logic và điều khiển điện tử cơ bản.

Tối Ưu Hóa Và Khắc Phục Lỗi Thường Gặp

Để đảm bảo hiệu suất lâu dài và độ chính xác của dự án, cần chú ý đến các yếu tố tối ưu hóa và xử lý lỗi phổ biến.

Hiệu Chỉnh Độ Nhạy Sáng Chính Xác

Trong chế độ Digital, việc hiệu chỉnh biến trở cần được thực hiện trong môi trường ánh sáng thực tế nơi thiết bị sẽ được lắp đặt.

Quy trình hiệu chỉnh:

Đưa thiết bị vào điều kiện ánh sáng mà bạn muốn thiết bị chuyển trạng thái (ví dụ: mức tối vừa đủ để bật đèn đường).
Theo dõi chân DO (có thể dùng VOM hoặc đèn LED báo trạng thái).
Xoay biến trở từ từ cho đến khi chân DO chuyển trạng thái chính xác tại ngưỡng ánh sáng mong muốn.
Lưu ý rằng ánh sáng đèn LED báo trên module chỉ là đèn báo trạng thái của chân DO, không phải đèn điều khiển.

Đối với chế độ Analog, bạn không cần điều chỉnh biến trở. Thay vào đó, bạn nên theo dõi giá trị rawValue trên Serial Monitor và xác định các ngưỡng số học (ví dụ: 300, 700) phù hợp với môi trường của bạn để cài đặt trong code.

Xử Lý Nhiễu Và Độ Trễ Trong Phản Ứng Của Mạch

Cảm biến quang trở có xu hướng phản ứng chậm hơn so với các loại quang diode hoặc phototransistor. Khi ánh sáng thay đổi đột ngột, có thể xảy ra độ trễ nhỏ.

Chống nhiễu Digital: Nếu sử dụng tín hiệu Digital, hiện tượng nhiễu có thể khiến tín hiệu HIGH/LOW dao động nhanh chóng (bouncing). Sử dụng kỹ thuật Debouncing trong lập trình, bằng cách kiểm tra trạng thái cảm biến liên tục trong một khoảng thời gian nhỏ (ví dụ: 50ms) trước khi xác nhận sự thay đổi trạng thái, sẽ giúp mạch ổn định hơn.
Độ trễ Analog: Trong chế độ Analog, nên lấy trung bình nhiều mẫu đọc (Averaging Samples) để giảm thiểu nhiễu và làm mượt giá trị đọc được. Thay vì chỉ đọc một giá trị, hãy đọc 10-20 giá trị liên tiếp và tính giá trị trung bình trước khi sử dụng.
Điều kiện môi trường: Đảm bảo quang trở được bảo vệ khỏi độ ẩm cao, bụi bẩn hoặc ánh sáng trực tiếp, cường độ cao liên tục, điều này có thể làm giảm tuổi thọ hoặc làm sai lệch kết quả đọc. Việc lựa chọn module chất lượng cao, có khả năng chịu đựng môi trường công nghiệp, là rất quan trọng đối với các dự án đòi hỏi độ tin cậy.

Bằng cách áp dụng các kỹ thuật lập trình nâng cao và hiệu chỉnh chính xác, bạn có thể tối đa hóa hiệu suất của các dự án lập trình cảm biến ánh sáng, từ các thiết bị dân dụng đơn giản đến các hệ thống tự động hóa công nghiệp phức tạp.

Quá trình lập trình cảm biến ánh sáng là một nền tảng vững chắc để phát triển các giải pháp tự động hóa dựa trên IoT và vi điều khiển. Bằng việc nắm vững nguyên lý hoạt động của quang trở, cách thức khai thác cả tín hiệu Digital và Analog, cùng với việc áp dụng các kỹ thuật hiệu chỉnh và tối ưu hóa code, bạn hoàn toàn có thể xây dựng các hệ thống điều khiển ánh sáng thông minh, chính xác và đáng tin cậy. Sự kết hợp giữa phần cứng nhỏ gọn, chi phí thấp và nền tảng Arduino linh hoạt mở ra vô số tiềm năng ứng dụng thực tế.
