Bí Quyết Thiết Kế Mạch Điện Tử Hiệu Quả: Kinh Nghiệm Từ Các Chuyên Gia Hàng Đầu

Bí Quyết Thiết Kế Mạch Điện Tử Hiệu Quả: Kinh Nghiệm Từ Các Chuyên Gia Hàng Đầu

16:33:1922/08/2024

Bạn đang trăn trở với việc thiết kế một mạch điện tử hoàn hảo cho dự án của mình? Bạn muốn tạo ra một sản phẩm độc đáo, hoạt động ổn định và tiết kiệm chi phí? Bài viết này sẽ chia sẻ những bí quyết thiết kế mạch điện tử hiệu quả từ các chuyên gia hàng đầu, giúp bạn giải quyết những thắc mắc và đưa dự án của mình đến thành công.

`1. Tại sao thiết kế mạch điện tử lại quan trọng?

Mạch điện tử là "trái tim" của mọi thiết bị điện tử. Một thiết kế mạch điện tử chất lượng cao không chỉ đảm bảo sản phẩm hoạt động ổn định, bền bỉ mà còn:


  • Tối ưu hóa chi phí: Giảm thiểu việc sử dụng linh kiện không cần thiết, rút ngắn thời gian sản xuất.
  • Nâng cao hiệu suất: Tăng cường khả năng hoạt động của thiết bị, đáp ứng các yêu cầu kỹ thuật cao.
  • Đảm bảo tính tin cậy: Giảm thiểu lỗi hỏng hóc, tăng tuổi thọ sản phẩm.

  • Khóa học thiết kế mạch điện tử với Altium Designer -cơ bản và nâng cao |  ADVANCE CAD
    Hình: Thiết kế mạch điện tử
  • Tạo ra sản phẩm độc đáo: Khẳng định thương hiệu và cạnh tranh trên thị trường.

2. Các bước thiết kế mạch điện tử cơ bản

  1. Xác định yêu cầu:

    • Chức năng: Sản phẩm sẽ làm gì?
    • Thông số kỹ thuật: Điện áp, dòng điện, tần số,...
    • Kích thước: Sản phẩm lớn hay nhỏ?
    • Môi trường làm việc: Sản phẩm hoạt động ở đâu?
  2. Lựa chọn linh kiện:

    • Tranzistor: Khuếch đại tín hiệu, điều khiển công suất.
    • Điện trở: Hạn chế dòng điện, tạo điện áp.
    • Tụ điện: Lưu trữ điện tích, lọc nhiễu.
    • IC: Thực hiện các chức năng phức tạp như vi xử lý.
  3. Thiết kế sơ đồ mạch:

    • Sử dụng phần mềm: Proteus, Altium Designer,... để vẽ sơ đồ mạch.
    • Mô phỏng: Kiểm tra hoạt động của mạch trước khi sản xuất.
  4. Thiết kế PCB:

    • Bố trí linh kiện: Sắp xếp các linh kiện trên bảng mạch.
    • Vẽ đường dẫn: Thiết kế các đường dẫn tín hiệu trên bảng mạch.

      High-speed PCB Design - 4 Things That are Very Helpful to You

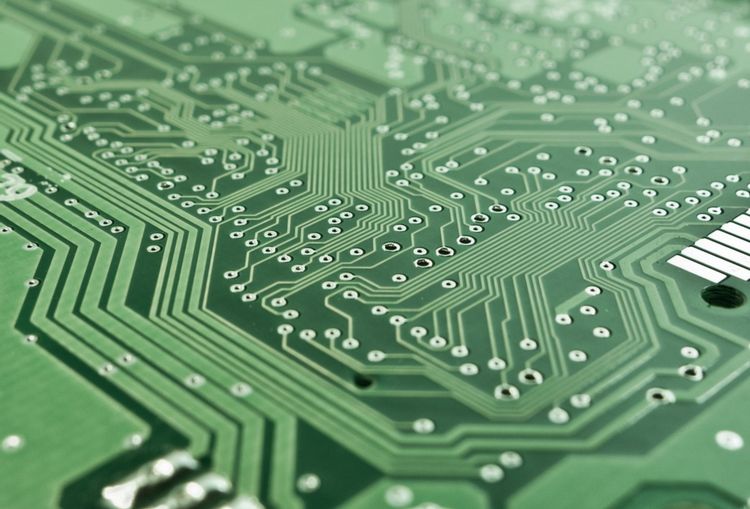

      Hình: Thiết kế PCB
    • Kiểm tra thiết kế: Kiểm tra lại thiết kế để đảm bảo không có lỗi.
  5. Sản xuất và thử nghiệm:

    • Sản xuất PCB: Gửi thiết kế PCB đến nhà sản xuất để in bảng mạch.
    • Lắp ráp linh kiện: Lắp ráp các linh kiện lên bảng mạch.
    • Thử nghiệm: Kiểm tra hoạt động của mạch sau khi lắp ráp.

3. Bí quyết thiết kế mạch điện tử hiệu quả từ các chuyên gia

  • Hiểu rõ nguyên lý hoạt động của các linh kiện: Điều này giúp bạn lựa chọn linh kiện phù hợp và thiết kế mạch hiệu quả.
  • Sử dụng các phần mềm thiết kế chuyên dụng: Các phần mềm này giúp bạn vẽ sơ đồ mạch, mô phỏng và thiết kế PCB một cách chính xác.
  • Tuân thủ các tiêu chuẩn thiết kế: Đảm bảo mạch điện tử của bạn tuân thủ các tiêu chuẩn về an toàn, điện từ tương thích,...
  • Kiểm tra kỹ lưỡng trước khi sản xuất: Việc kiểm tra kỹ lưỡng sẽ giúp bạn phát hiện và sửa lỗi sớm, tránh lãng phí thời gian và chi phí.
  • Tối ưu hóa bố trí linh kiện: Bố trí linh kiện hợp lý giúp giảm nhiễu, tăng độ ổn định của mạch.
  • Sử dụng các thư viện linh kiện: Tiết kiệm thời gian thiết kế và đảm bảo độ chính xác.
  • Học hỏi từ những người có kinh nghiệm: Tham gia các diễn đàn, cộng đồng về điện tử để học hỏi kinh nghiệm từ những người khác.

4. Kết luận

Thiết kế mạch điện tử là một quá trình đòi hỏi sự kiên nhẫn, tỉ mỉ và kiến thức chuyên môn. Tuy nhiên, với những bí quyết được chia sẻ trong bài viết này, hy vọng bạn sẽ tự tin hơn trong việc thiết kế các mạch điện tử của riêng mình.

Không có mô tả ảnh.Hình: Công ty Điện Tử Tương Lai
