1. Xác Định Mục Tiêu Và Yêu Cầu Của Dự Án DIY

Hình: Xác nhận mục tiêu và yêu cầu

Trước khi bắt đầu thiết kế, bạn cần xác định rõ mục tiêu của dự án. Điều này bao gồm:

• Chức năng của mạch điện tử: Mạch sẽ thực hiện công việc gì? Ví dụ, bạn có thể thiết kế mạch để điều khiển đèn LED, tạo âm thanh, hoặc giám sát nhiệt độ.
• Thông số kỹ thuật cần có: Các yếu tố như nguồn điện, dòng điện, và công suất yêu cầu. Điều này sẽ giúp bạn chọn đúng linh kiện và thiết kế phù hợp.
• Kích thước và môi trường hoạt động: Nếu mạch sẽ đặt trong không gian nhỏ, bạn cần đảm bảo bố trí linh kiện gọn gàng và dễ lắp đặt.

Việc hiểu rõ mục tiêu sẽ giúp bạn dễ dàng thiết kế và tránh sai sót trong quá trình thực hiện dự án.

2. Chuẩn Bị Các Linh Kiện Và Công Cụ Cần Thiết

Để thiết kế mạch điện tử cho dự án DIY, bạn sẽ cần chuẩn bị đầy đủ các linh kiện cơ bản và công cụ hỗ trợ. Những linh kiện thường dùng bao gồm:

• Điện trở: Để kiểm soát dòng điện trong mạch.
• Tụ điện: Để lưu trữ điện và ổn định dòng điện.
• Transistor: Dùng để khuếch đại hoặc chuyển mạch

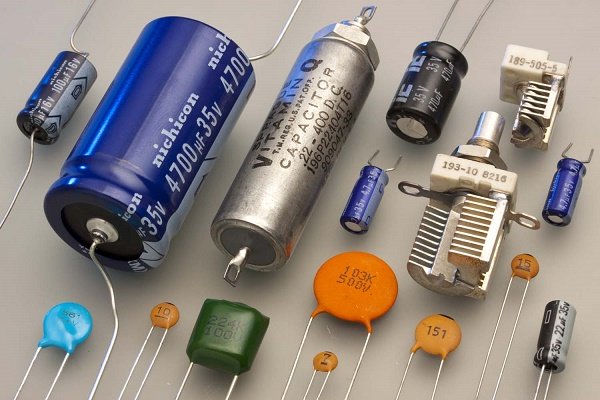

  Hình: Chuẩn bị linh kiện cần thiết
• Đèn LED: Để hiển thị trạng thái của mạch.
• IC (Integrated Circuit): Chip xử lý, có thể dùng để điều khiển nhiều chức năng của mạch.
• Board mạch và dây dẫn: Là nền tảng để lắp ráp các linh kiện.

Ngoài ra, bạn cũng cần một số công cụ như hàn thiếc, kìm, máy đo điện (multimeter) và dao động ký (oscilloscope) để kiểm tra tín hiệu và đo các thông số khi mạch hoạt động.

3. Vẽ Sơ Đồ Nguyên Lý Của Mạch Điện

Sơ đồ nguyên lý là bản phác thảo mô tả cách các linh kiện trong mạch được kết nối với nhau. Để vẽ sơ đồ này, bạn có thể sử dụng các phần mềm thiết kế mạch điện tử như:

• KiCad: Một phần mềm mã nguồn mở, dễ dùng và có nhiều công cụ hữu ích.
• Eagle: Phần mềm chuyên nghiệp được sử dụng rộng rãi trong cộng đồng DIY và các công ty điện tử.

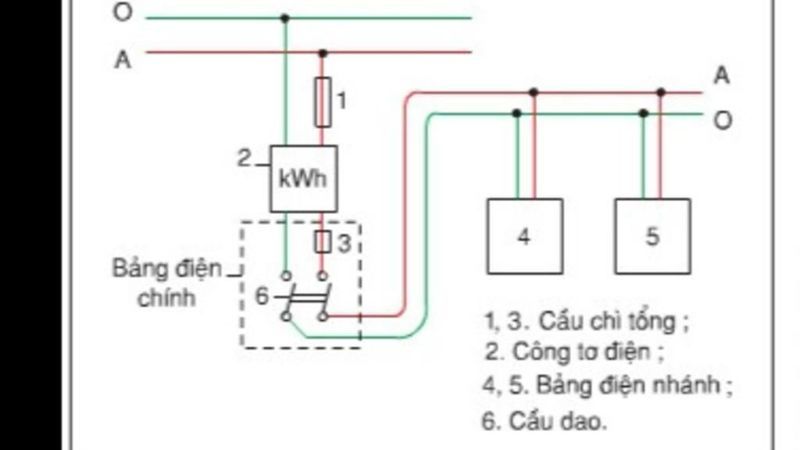

  Hình: sơ đồ mạch điện
• Fritzing: Phần mềm miễn phí, phù hợp với người mới bắt đầu, giúp bạn dễ dàng tạo sơ đồ mạch và thử nghiệm.

Trong sơ đồ, bạn nên sắp xếp các linh kiện và vẽ các kết nối giữa chúng một cách rõ ràng. Đảm bảo mỗi kết nối đều đúng với yêu cầu thiết kế để tránh sai sót khi lắp ráp.

4. Thiết Kế PCB Cho Mạch Điện

PCB (Printed Circuit Board – bảng mạch in) giúp các linh kiện được gắn cố định và kết nối với nhau một cách chắc chắn. Để thiết kế PCB cho mạch điện tử DIY, bạn có thể sử dụng các phần mềm đã đề cập trên hoặc tạo PCB thủ công bằng cách vẽ tay hoặc dùng phương pháp in nhiệt.

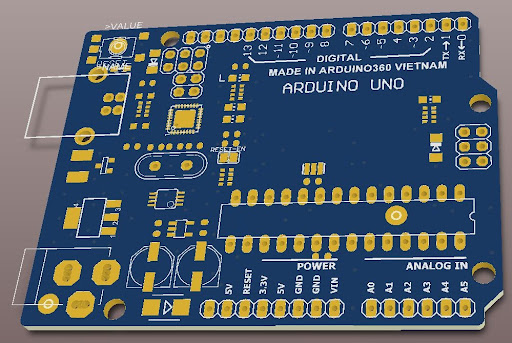

Hình: thiết kế PCB cho mạch điện

Một số lưu ý khi thiết kế PCB:

• Giữ khoảng cách giữa các linh kiện: Đảm bảo không có linh kiện nào bị chạm chập hoặc quá gần nhau.
• Đặt các linh kiện theo chức năng: Giúp mạch hoạt động ổn định và dễ kiểm tra hơn.
• Bố trí mạch tối ưu: Giảm thiểu chiều dài đường dẫn để tín hiệu ổn định và hạn chế nhiễu.

Nếu bạn thiết kế PCB bằng phần mềm, sau khi hoàn tất, bạn có thể gửi bản thiết kế đến các đơn vị in PCB để nhận được bảng mạch in chất lượng.

5. Lắp Ráp Mạch Trên Breadboard Để Kiểm Tra

Trước khi hàn lên PCB, bạn nên lắp ráp thử trên breadboard (bảng cắm thử). Breadboard cho phép bạn dễ dàng cắm và tháo các linh kiện mà không cần hàn, từ đó kiểm tra tính hoạt động của mạch trước khi hoàn thiện.

Lắp ráp trên breadboard sẽ giúp bạn kiểm tra xem các kết nối có đúng hay không, và đảm bảo rằng mạch hoạt động theo đúng chức năng mong muốn. Nếu phát hiện lỗi, bạn có thể sửa đổi dễ dàng mà không gây ảnh hưởng đến linh kiện.

6. Kiểm Tra Và Đo Lường Các Thông Số Của Mạch

Sau khi lắp ráp xong mạch trên breadboard, bạn cần tiến hành kiểm tra các thông số để đảm bảo mạch hoạt động ổn định. Các bước kiểm tra bao gồm:

• Kiểm tra điện áp và dòng điện: Sử dụng máy đo điện để đảm bảo các linh kiện nhận đúng mức điện áp và dòng điện cần thiết.
• Kiểm tra các tín hiệu: Dùng dao động ký để kiểm tra các tín hiệu ở các điểm trong mạch, đảm bảo chúng có dạng sóng và tần số đúng như thiết kế.
• Kiểm tra nhiệt độ: Đảm bảo rằng các linh kiện không bị quá nóng trong quá trình hoạt động.

  Hình: kiểm tra các thông số cho mạch điện

Nếu phát hiện bất kỳ sai sót nào, bạn có thể điều chỉnh lại ngay trên breadboard để tiết kiệm thời gian và chi phí sửa chữa.

7. Hàn Lên PCB Và Hoàn Thiện Dự Án

Sau khi kiểm tra và đảm bảo mạch hoạt động tốt, bạn có thể tiến hành hàn các linh kiện lên PCB để hoàn thiện dự án. Một số lưu ý khi hàn mạch điện tử:

• Hàn chắc chắn nhưng không để hàn thừa quá nhiều: Đảm bảo các mối hàn chắc chắn và không gây chạm chập.
• Giữ nhiệt độ hàn phù hợp: Đảm bảo linh kiện không bị hư hỏng do nhiệt độ cao.
• Sắp xếp dây dẫn ngăn nắp: Nếu có nhiều dây dẫn, bạn nên bó chúng lại hoặc đặt chúng gọn gàng để dễ dàng bảo trì.

Cuối cùng, khi mạch đã hoàn thiện, hãy lắp ráp nó vào vỏ bảo vệ (nếu có) để tránh hư hỏng hoặc chập điện trong quá trình sử dụng.

8. Thử Nghiệm Và Tinh Chỉnh Mạch Điện

Sau khi hoàn thành, bạn nên thử nghiệm mạch điện trong điều kiện thực tế để đảm bảo mọi thứ hoạt động đúng như thiết kế. Nếu mạch cần hoạt động liên tục, hãy thử nghiệm trong một khoảng thời gian đủ dài để xác định độ ổn định. Nếu thấy cần, bạn có thể thực hiện tinh chỉnh lần cuối để tối ưu hóa hoạt động của mạch.

Lời Kết

Thiết kế mạch điện tử cho dự án DIY không quá phức tạp nếu bạn có một kế hoạch cụ thể và làm theo từng bước một. Từ việc xác định mục tiêu, lựa chọn linh kiện, đến lắp ráp và kiểm tra, mỗi bước đều đòi hỏi sự tỉ mỉ và kiên nhẫn. Hy vọng với hướng dẫn trên, bạn sẽ tự tin thực hiện các dự án DIY của mình một cách hiệu quả và thành công.
